土壤力學及土壤動力（含地震工程）
下載：題目
官方不公布申論答案
代號：
20110
頁次：
2
－
1
110 年專門職業及技術人員高等考試建築師、 24 類科技師（含第二次食品技師） 、大地工程技師 考試分階段考試（第二階段考試） 、公共衛生師 考試暨普通考試不動產經紀人、記帳士考試試題
等
別：高等考試
類
科：大地工程技師（二）
科
目：土壤力學及土壤動力（含地震工程）
考試時間：
3 小時
※注意：
可以使用電子計算器。
-
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。
-
本科目除專門名詞或數理公式外，應使用本國文字作答。

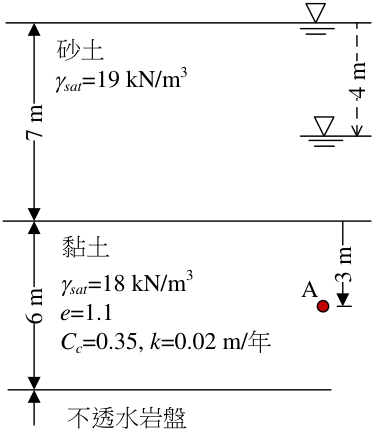

一、下圖所示為一土層剖面，水位面位於地表，請回答以下問題：
-
黏土層中點（ A 點）處之總應力、水壓力及有效應力大小？（ 5 分）
-
當地下水位面快速降低 4 m ， A 點處之總應力、水壓力與有效應力大 小在水位降低後會立刻變成多少？（假設水位面上之土壤單位重為 18 kN/m 3 ） 。 （ 5 分）
-
長期 A 點處之總應力、水壓力及有效應力會變為多少？（ 5 在水位降低後 6 個月，黏土層會沉陷多少？（ 10 分）
-
分）
不透水岩盤
6 m
黏土
γ
sat
=18 kN/m 3
e
=1.1
Cc
=0.35,
k
=0.02 m/
年
砂土
γ
sat
=19 kN/m 3
7 m
3 m
A
4 m
%)
座號：
-
二、某一工址為一正常壓密飽和黏土層，水位面位於地表，今於深度 10 m 處 取出三組不擾動土樣分別進行 CD 、 CU 及 UU 三軸壓縮試驗（飽和試 體） ，已知取樣試體於現地所承受之平均圍壓為 200 kN/m 2 ，及 CD 試驗 所得之有效摩擦角 ' = 24° ，請回答下列問題：
-
對於 CU 試驗之試體，試體承受圍壓 3 = 300 kN/m 2 ，當垂直方向施加 軸差應力 d = 180 kN/m 2 時試體發生破壞，決定總應力剪力強度參數 c 及 ，並估算試體破壞時可能產生之超額孔隙水壓及對應之 Af 值。 （ 10 分）
-
推估上述試體之破壞面與垂直面的夾角。 （ 4 分）
-
對於 UU 試驗，估算在圍壓 3 = 300 kN/m 2 作用下，試體破壞時所受之 垂直向應力 1 f ，以及其不排水剪力強度。 （ 6 分）
-
請根據土壤力學觀念推估深度 20 m 處黏土之不排水剪力強度（須說 明理由） 。 （ 5 分）
三、關於土壤液化潛能評估，請回答下列問題：
-
說明抗液化安全係數之定義及其內涵。 （ 5
-
分）
-
說明土壤液化潛能評估分析的主要工作項目及其內容。 （ 7 分）
-
說明以下公式各參數及係數所代表之意義及此公式推導過程之相關 考量。 （ 7 分）
說明地震規模、細料含量會如何影響土壤液化潛能分析結果。 （ 6 分）
-
四、某振動機械固定於半徑 2 m 之圓形基礎上，機械與其基礎重量為 735 kN ，已知此系統因機械振動受到頻率 3 Hz ，振幅 20 kN 之動態載重， 基礎座落的土層條件為土壤單位重 18.5 kN/m 3 ，剪力模數 18,000 kN/m 2 ， 柏松比 0.4 ，請回答下列問題：
-
計算此系統之阻尼比與阻尼自然頻率。 （ 10 分）
-
說明設計上控制此系統避免發生共振所需滿足之條件，並檢核此系統 是否符合該條件。 （ 5 分）
-
若系統不滿足要求，說明該如何解決，並建議可採行的解決方案。 （ 5 分） 此系統在共振時之位移振幅。 （ 5 分）
基礎工程與設計
下載：題目
官方不公布申論答案
110 年專門職業及技術人員高等考試建築師、 24 類科技師（含第二次食品技師）、大地工程技師 考試分階段考試（第二階段考試）、公共衛生師 考試暨普通考試不動產經紀人、記帳士考試試題
等
別：高等考試
類
科：大地工程技師（二）
科
目：基礎工程與設計
考試時間：
4 小時
※注意：
可以使用電子計算器。
-
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。
-
本科目除專門名詞或數理公式外，應使用本國文字作答。
-

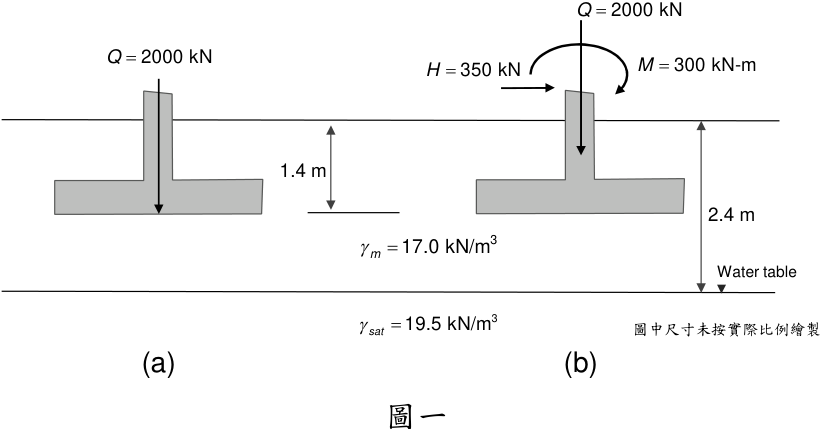

一、一正方形基礎座落於砂性土壤中，如圖一所示。基礎面在地面下 1.4 m ，地下水位在地面下 2.4 m 。該土壤之濕單位重 γ m = 17.0 kN/m 3 ， 飽和單位重 γ sat =19.5 kN/m 3 ，摩擦角為 28º 。 （ 20 分）
-
此基礎承受一鉛直荷重 2000 kN ，如圖一 (a) 所示。若安全係數 FS = 3.0 ，決定基礎寬度 B 為多少？
-
此基礎承受一鉛直荷重 2000 kN 、水平荷重 350 kN ，彎矩 300 kN-m ， 如圖一 (b) 所示。若安全係數 FS = 3.0 ，決定基礎寬度 B 為多少？
圖一
Water table
2000 kN
Q
1.4 m
3
17.0 kN/m
m
3
19.5 kN/m
sat
2.4 m
350 kN
H
300 kN-m
M
2000 kN
Q
(a)
(b)
圖中尺寸未按實際比例繪製
座號：

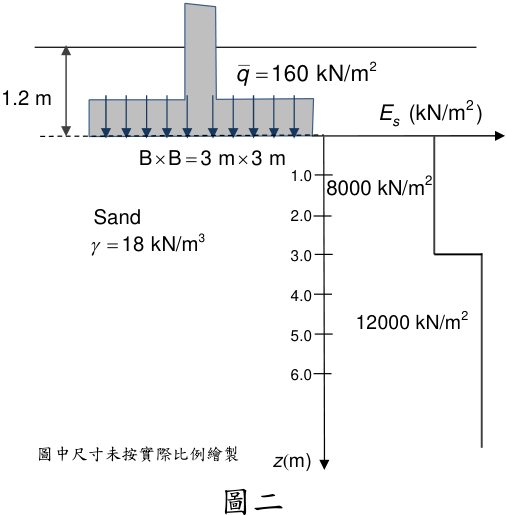

- 二、一尺寸為 3 m× 3 m 之正方形基礎埋置於砂性土壤，埋置深度為 1.2 m ，如圖二所示。其載重為 160 kN/m 2 ，砂層內各深度之楊氏模數 變化如圖所示，請以應變影響因子 Schmertmann 法估算該基礎 8 年 後之沉陷量。 （ 15 分）
圖二
1.2 m
2.0
2
160 kN/m
q
1.0
Sand
3
18 kN/m
4.0
5.0
6.0
3.0
2
(kN/m )
s
E
2
8000 kN/m
2
12000 kN/m
B
B
3 m
3 m
(
m)
z
圖中尺寸未按實際比例繪製
-
三、請就平鈑載重試驗，說明其試驗目的、儀器配置及步驟。如何應用此 試驗結果，求取淺基礎設計相關力學性質？（ 15 分）
-

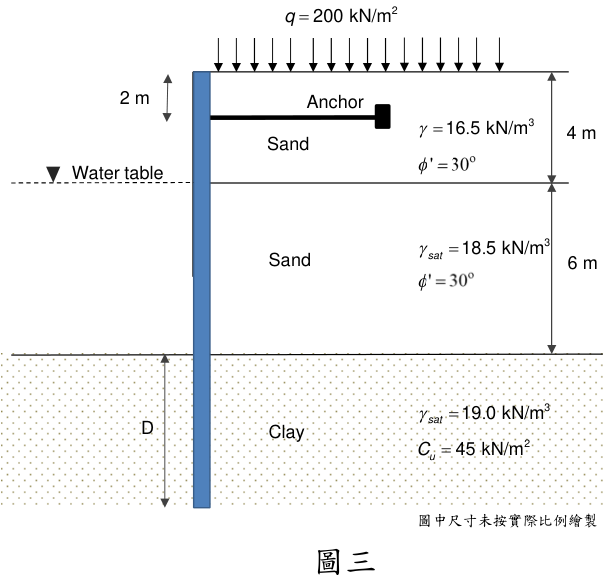

四、一錨定式鈑樁牆貫入粘土層中，地層分布及配置如圖三所示。已知砂 土層厚度 10 m ，性質為 ϕ ' = 30º ， γ = 16.5 kN/m 3 ， γ sat = 18.5 kN/m 3 ， 粘土層性質為 Cu = 45 kN/m 2 ， γ sat = 19.0 kN/m 3 。 （ 20 分）
-
鈑樁牆底部採用自由端支撐法（ free earth support ） ，決定其理論貫 入深度 D 。
計算地錨需提供之錨定力。
Water table
Sand
Sand
4 m
6 m
2
200 kN/m
q
.
3
18 5 kN/m
sat
.
3
16 5 kN/m
o
2
'
30
o
2
'
30
Clay
Anchor
2 m
.
3
19 0 kN/m
sat
2
45 kN/m
u
C
圖中尺寸未按實際比例繪製
D
-

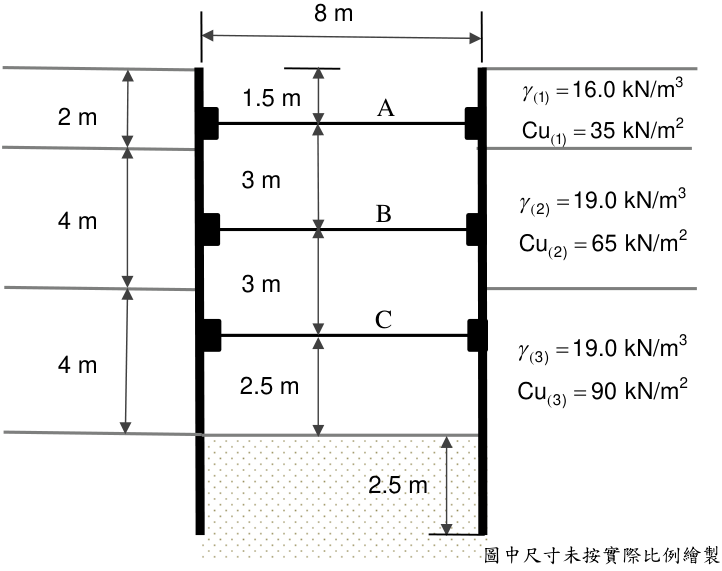

五、於粘土層中進行一深開挖，其開挖深度為 10 m ，開挖寬度為 8 m 。粘 土層可分為 3 層，厚度及性質如圖四所示。今使用鋼鈑樁作為垂直擋 土支撐。 （ 30 分）
-
利用 Terzaghi-Peck 視側壓力理論，繪製作用於鋼鈑樁之土壓力分 布。
-
採用三層水平支撐，其垂直向配置如圖四所示，側向間距為 3 m 。 求 A 、 B 、 C 水平支撐的軸力為何？
-
依據建築物構造設計規範，深開挖穩定分析應檢核那些項目？說明 其內容。
-
依據上述規範，檢核鋼鈑樁之貫入深度是否滿足底部隆起安全係數 要求？
(
(
3
1)
2
1)
16.0 kN/m
Cu
35 kN/m
(
(
3
2)
2
2)
19.0 kN/m
Cu
65 kN/m
(
(
3
3)
2
3)
19.0 kN/m
Cu
90 kN/m
2 m
4 m
1.5 m
3 m
3 m
2.5 m
4 m
圖中尺寸未按實際比例繪製
8 m
2.5 m
A
B
C
參考公式
表 1
表 2
| Shape factors | Depth factors | Inclination factors |
|---|---|---|
| 1 ( )( ) q cs c N B F L N 1 ( ) tan qs B F L 1 0.4( ) s B F L | 1 0.4( ) f cd D F B 2 1 2tan (1 sin ) f qd D F B 1 d F | 2 (1 ) 90 ci qi F F 2 (1 ) i F |
| ϕ （度） | NC | Nq | N ɣ | ϕ （度） | NC | Nq | N ɣ |
|---|---|---|---|---|---|---|---|
| 23 | 18.05 | 8.66 | 8.20 | 37 | 55.63 | 42.92 | 66.19 |
| 24 | 19.32 | 9.60 | 9.44 | 38 | 61.35 | 48.93 | 78.03 |
| 25 | 20.72 | 10.66 | 10.88 | 39 | 67.87 | 55.96 | 92.25 |
| 26 | 22.25 | 11.85 | 12.54 | 40 | 75.31 | 64.20 | 109.41 |
| 27 | 23.94 | 13.20 | 14.47 | 41 | 83.86 | 73.90 | 130.22 |
| 28 | 25.80 | 14.72 | 16.72 | 42 | 93.71 | 85.38 | 155.55 |
| 29 | 27.86 | 16.44 | 19.34 | 43 | 105.11 | 99.02 | 186.54 |
| 30 | 30.14 | 18.40 | 22.40 | 44 | 118.37 | 115.31 | 224.64 |
| 31 | 32.67 | 20.63 | 25.99 | 45 | 133.88 | 134.88 | 271.76 |
| 32 | 35.49 | 23.18 | 30.22 | 46 | 152.10 | 158.51 | 330.35 |
| 33 | 38.64 | 26.09 | 35.19 | 47 | 173.64 | 187.21 | 403.67 |
| 34 | 42.16 | 29.44 | 41.06 | 48 | 199.26 | 222.31 | 496.01 |
| 35 | 46.12 | 33.30 | 48.03 | 49 | 229.93 | 265.51 | 613.16 |
| 36 | 50.59 | 37.75 | 56.31 | 50 | 266.89 | 319.07 | 762.89 |
工程地質及工址調查
下載：題目
官方不公布申論答案
20130
1 － 1
110 年專門職業及技術人員高等考試建築師、 24 類科技師（含第二次食品技師） 、大地工程技師 考試分階段考試（第二階段考試） 、公共衛生師 考試暨普通考試不動產經紀人、記帳士考試試題
等
別：高等考試
類
科：大地工程技師（二）
科
目：工程地質及工址調查
考試時間：
3 小時
※注意：
可以使用電子計算器。
-
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。
-
本科目除專門名詞或數理公式外，應使用本國文字作答。
-
一、地下水位是土壤液化評估的重要影響因子，經常利用地下水位觀測井檢 測淺層自由地下水位。 請繪製水位觀測井構造示意圖， （ 15 分） 請 說明觀測井埋設步驟。 （ 10 分）
-
二、某基地面積 8400 平方公尺（長 120 公尺，寬 70 公尺） ，擬興建一棟地下 5 層（深度約地下 20 公尺） 、地上 13 層樓之建築物，建築物面積為 3400 平方公尺，規劃地下連續壁內支撐擋土工法進行深開挖。 請說明建築 物基礎構造設計規範之調查點數與深開挖工程調查深度之規定， （ 15 分） 評估此案工址調查規範要求之調查點數門檻值與應達之調查深度。 （ 10 分）
-
三、挪威 NGI （ Norwegian Geotechnical Institute ）的 Barton 等人提出的岩體 分類 Q 法（ 1974 、 1993 、 2002 ）是國內較常採用的傳統岩體分類法之一， NGI 提供免費的 Q 法使用手冊及手機計算 Q 值的 APP （ 2015 ） 。 請列 出 Q 法的計算式並說明各參數之意義， （ 10 分） 臺灣西部的卵礫石層 及西南部泥岩為年輕地層，請說明此兩種地層適用之岩體分類法及其岩 體分類。 （ 15 分）
-
四、臺灣西南部泥岩地區分布面積達一千餘平方公里，易於雨季時造成邊坡 破壞。 請說明泥岩的工程地質特性， （ 15 分） 根據泥岩坡地災害特 性提出良好泥岩護坡工法應具備之條件。 （ 10 分）
座號：
岩石力學與隧道工程及山坡地工程（含水土保持工程）
下載：題目
官方不公布申論答案
代號：
20140
頁次：
1 － 1
110 年專門職業及技術人員高等考試建築師、 24 類科技師（含第二次食品技師） 、大地工程技師 考試分階段考試（第二階段考試） 、公共衛生師 考試暨普通考試不動產經紀人、記帳士考試試題
等
別：高等考試
類
科：大地工程技師（二）
科
目：岩石力學與隧道工程及山坡地工程（含水土保持工程）
考試時間：
4 小時
座號：
※注意：
禁止使用電子計算器。
-
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。
-
本科目除專門名詞或數理公式外，應使用本國文字作答。
-
一、請詳述室內岩石抗張試驗中的直接、間接、彎曲、點荷重等四種試驗的 優缺點。 （ 15 分）
-
二、請詳述 Griffith 破壞準則，並說明在實際應用上主要限制。 （ 15 分）
-
三、請寫出完整岩石（ intact rock ）下 Hoek-Brown 破壞準則式子，並請詳述 各參數之意義。 （ 15 分）
-
四、請詳述現地之水力破裂法（ hydraulic fracturing method ）實施步驟，並請 繪圖說明其試驗各階段之壓力變化與時間關係及其意義。 （ 10 分）
-
五、請詳述當隧道開挖岩體應力重新分布，地下隧道岩壓形成來源及影響岩 壓的因素。 （ 10 分）
-
六、試論述道路沿線潛在落石調查及評估方法，並按落石運動特性以及不同 的地形與地質條件，論述落石的防治原則與對策工法。 （ 20 分）
-
七、坡地集排水工法有那些？試論述不同工法適用的坡地條件，並例舉至少 一種工法說明其設計及布置原則，以及施工流程。 （ 15 分）
