• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

等 別： 二等一般警察人員考試

類 科： 各類別

科 目： 國文（作文、公文與測驗）

考試時間：

2 小時

※注意：

禁止使用電子計算器。

甲、作文與公文部分：

•  請以藍、黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。  不得於試卷上書寫姓名或入場證號。

• 一、作文：（ 60 分）

面對當前競爭激烈的時代，政府施政，除了講求政策內涵的穩妥外，執行是否適時、準 確、落實，更是成敗的關鍵，孟子就說： 「徒善不足以為政，徒法不能以自行。」試以 「政策的制定與執行」為題，作文一篇，申論個中要旨。

二、公文：（

20 分）

試擬行政院致內政部函：個人資料保護法於 99 年 4 月 27 日三讀通過，並於 100 年 10 月 27 日公告個人資料保護法施行細則草案，不僅擴大適用對象及保護範圍，同時也提高處 罰額度。為使本法順利實施，請轉知所屬機關加強宣導，儘速研擬相關因應措施，以減 少施行的阻力與紛爭。

乙、測驗部分：（ 20 分）

代號： 1201

•  本測驗試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

•  下列所引詩文「」中的詞語，所指為容器的是：

•  客喜而笑，洗盞更「酌」（蘇軾〈赤壁賦〉）

•  缾之罄矣，維「罍」之恥（《詩．小雅．蓼莪》）

•  人生如夢，一尊還「酹」江月（蘇軾〈念奴嬌〉）

•  醉裡挑燈看劍，夢回吹「角」連營（辛棄疾〈破陣子〉）

•  （美國總統）亞伯拉罕．林肯在競選參議員落敗後如是說：「此路破敗不堪又容易滑倒。我一隻 腳滑了一跤，另一隻腳也因而站不穩，但我回過氣來告訴自己，『這不過是滑一跤，並不是死掉 都爬不起來了。』」（傑克．坎菲爾、馬克．韓森《心靈雞湯》）

此話的意旨與下列何者最為相近？

 如臨深淵，如履薄冰

 鞠躬盡瘁，死而後已

•  樂觀進取，窮當益堅

 自我解嘲，化解尷尬

•  洪蘭教授〈大事往往來自小事〉：「將麻省理工學院課程翻譯上網，讓所有想學習的人都可以學 的朱學恆，有一次對我說：『別人質問我，你不過是個大學生，有什麼資格去翻譯麻省理工學院 的課程？我回答，你不服氣你也來翻，但是不要你不做也不准別人做。』他覺得有多少能力就去 做多少事，努力做，果然被他做到了。他的話讓我很感動，『 …… 』。夢，再怎麼美好都還是夢， 但是一開始行動，它就有機會變成事實。」

上文『 …… 』填入何者最為適合？

•  當局者迷，旁觀者清

 讀書百遍，其義自見

•  為者常成，行者常至

 不忮不求，何用不臧

20110

全一張

20210

代號 ：

（ 正面）

座號：

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

代號 ：

全一張

（背面）

20110

20210

等 別： 二等一般警察人員考試

類 科： 各類別

科 目： 國文（作文、公文與測驗）

•  「失眠的夜晚，掀開簾帷，見上弦月淡淡貼近眾塔一端，似夢如幻，陡添鄉愁。其實添鄉愁的，未限 於視覺的淡月塔影，每隔一刻鐘準時響起的鐘聲清越，也聲聲催喚焦慮與愁思。」（林文月〈窗外〉） 假設此情此景，令作者聯想起一首意境相近的詩，則下列何者最為可能？

•  張繼〈楓橋夜泊〉：「月落烏啼霜滿天，江楓漁火對愁眠，姑蘇城外寒山寺，夜半鐘聲到客船。」  劉言史〈越井臺望〉：「獨立陽臺望廣州，更添羈客異鄉愁。晚潮未至早潮落，井邑暫依沙上 頭。」

•  李群玉〈秋登涔陽城〉：「萬戶砧聲水國秋，涼風吹起故鄉愁。行人望遠偏傷思，白浪青楓滿 北樓。」

•  劉長卿〈舟中送李十八〉：「釋子身心無有紛，獨將衣缽去人群。相思晚望西林寺，唯有鐘聲 出白雲。」

•  下列何者最足以提醒我們要留意說話的「對象」？

 子曰：「始吾於人也，聽其言而信其行；今吾於人也，聽其言而觀其行。」（《論語．公冶長》）  子曰：「可與言而不與之言，失人；不可與言而與之言，失言。知者不失人，亦不失言。」 （《論 語．衛靈公》）

•  子曰：「君子易事而難說也，說之不以道，不說也； …… 小人難事而易說也，說之雖不以道， 說也。」（《論語．子路》）

•  子問公叔文子於公明賈曰：「信乎！夫子不言，不笑，不取乎？」公明賈對曰：「以告者過也。 夫子時然後言，人不厭其言；時然後笑，人不厭其笑；義然後取，人不厭其取。」（《論語． 憲問》）

•  「三日入廚下，洗手作羹湯。未諳姑食性，先遣小姑嘗。」（王建〈新嫁娘〉）

下列選項，何者最接近此新嫁女子在陌生環境中所表現出的才德？

 勤勞與耐心

•  聰慧與順從

•  謹慎與機智

•  孝順與友愛

•  魏國長公主，嘗衣貼繡鋪翠入禁中。太祖曰：「當以此與我，自今勿為此飾。」主笑曰：「此用 翠羽幾何？」上曰：「但恐宮闈戚里相效。小民逐利，即傷生寖廣，實汝之由。」

• 下列敘述與上文旨意最不相關的選項是：

•  履霜堅冰至，防微杜漸

•  君好則臣為，上行則下效

•  上有好者，下必有甚焉者

 子不能治子之身，惡能治國政

•  請閱讀下段文字，選擇意旨最適切的選項。

太祖時，宋白知舉，多受金銀，取舍不公，恐榜出  議沸騰，乃先具姓名以自上，欲託上旨以自 重。上怒曰：「吾委汝知舉，取舍汝當自決，何為白我？我安能知其可否？若榜出，別致人言， 當斫汝頭以謝眾！」白大懼，而悉改其榜，使協公議而出之。（司馬光《涑水記聞》）

•  太祖強調各司其職，自負其責

•  宋白深諳為臣之道，尊重太祖意見

•  宋白謙遜，故放榜前與太祖商討

•  太祖厭惡宋白優柔寡斷，不能做決定

•  「當官之法，唯有三事，曰清、曰慎、曰勤。知此三者，可以保祿位，可以遠恥辱，可以得上之 知，可以得下之援。然世之仕者，臨財當事，不能自克，常自以為不必敗；持不必敗之意，則無 所不為矣。然事常至於敗而不能自已。故設心處事，戒之在初，不可不察。借使役用機智，百端 補治，幸而得免，所損已多，不若初不為之為愈也。」

• 下列文句最接近本文意旨的選項是：

•  慎終如始，則無敗事

•  救寒莫如重裘，止謗莫如自修

•  士不以利移，不為患改

•  與其巧持於末，孰若拙戒於初

•  京房與漢元帝共論，因問帝：「幽、厲之君何以亡？所任何人？」答曰：「其任人不忠。」房曰： 「知不忠而任之，何邪？」曰：「亡國之君，各賢其臣，豈知不忠而任之？」房稽首曰：「將恐 今之視古，亦猶後之視今也。」（《世說新語．規箴》）

京房與漢元帝所論主旨是：

•  後生可畏，焉知來者之不如今

•  殷鑑不遠，但恐吾君重蹈覆轍

•  勉勵終始，垂範將來，不亦美乎

•  今人不見古時月，今月曾經照古人

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

等 別： 二等一般警察人員考試

類 科： 各類別

科 目： 憲法與英文

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、依現行集會遊行法第 8 條規定，除但書列舉之情形外，室外集會、遊行，應向主管 機關申請許可。立法委員甲認為此項事前許可制違憲侵害憲法第 14 條保障之集會自 由，因此主張廢除許可制，讓人民可以不用經過任何先行程序即可行使集會自由。 但立法委員乙認為，集會與遊行除涉及人民之基本權利外，亦涉及交通安全、公共 秩序以及其他用路人之權利，仍應有所限制，因此主張集會、遊行應由負責人於三 日前以書面向主管機關報備，以方便主管機關提供適當協助。請附理由說明何種立 法選擇最符合憲法對集會自由之保障？（ 25 分）

• 二、憲法增修條文第 4 條第 2 項規定，立法院於每年集會時，得聽取總統國情報告。憲 法增修條文第 3 條第 2 項第 1 款規定，行政院有向立法院提出施政方針及施政報告 之責。試問，總統之國情報告與行政院之施政報告有何不同？立法委員對於總統之 國情報告或行政院之施政報告，是否得向總統或行政院院長行使質詢權？（ 25 分）

• 三、請將下列英文譯為中文，中文譯為英文。

•  As with past booms in housing prices and Internet stocks, the four-year surge in gold prices raises the same fundamental questions for market regulators. It is clear that speculation has been driving gold's rise. People are buying gold as either a hedge against inflation or economic calamity or solely because they think the price will rise. （ 10 分）

•  許多移民企業家把事業根植於一些大都市，這些都市的移民人口多到能讓他們避 開必須使用英語的日常環境。他們還使用現代的通信、運輸和商業工具來利用各 種資源及開發全球各地類似的移民市場。（ 10 分）

四、英文作文（ 30 分）

Write an essay in English of 350 to 400 words in which you argue for or against bilingual education in areas where most residents are not native English speakers.

20120

20220

代號 ：

全一頁

座號：

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

等 別： 二等一般警察人員考試

類 科： 刑事警察人員電子監察組

科 目： 通訊概論

考試時間：

2 小時

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

一、請依序回答以下問題：

•  假設 ( ) t X 為廣義恆定隨機程序（ wide-sense stationary process ），如何求出 ( ) t X 的頻 譜及其釋放至 電阻之功率，請說明之。（ 8 分） Ω 1-

•  何謂曼徹斯特碼（ Manchester code or split code ）？請繪圖說明此曼徹斯特碼如何 代表符元 1 （ symbol 1 ）及符元 0 （ symbol 0 ），並說明其頻譜特性。（ 8 分）

•  脈碼調變（ pulse-code modulation ， PCM ）雖有許多優點，但亦存在兩個主要缺點， 此兩個缺點如何克服？請說明之。（ 10 分）

• 二、 ) Θ ( )cos(2 ( ) 1 + = t f t X t X c π 及 ) Θ ( )sin(2 ( ) 2 + = t f t X t X c π 為一對正交調變隨機程序 （ quadrature-modulation processes ），其中 ( ) t X 為廣義恆定隨機程序（ wide-sense stationary process ）， Θ 為一個均勻分布在 [ ] 0, 2 π ，且與 ( ) t X 無關的隨機變數， 為 常數，請依序回答以下問題： c f

•  計算 與 之交互相關函數（ cross-correlation function ） ，其定義為 ) ( 1 t X ) ( 2 t X ) τ ( 12 R )] τ ( ) ( [ ) τ ( 2 1 12 -= t t X E X R 。（ 15 分）

•  何種情況下 ？此情況所代表的物理意義為何？請說明之。（ 5 分） 0 ) τ ( 12 = R

• 三、針對正交分頻多工（ orthogonal frequency division multiplexing ， OFDM ）系統，請依 序回答以下問題：

•  為何 OFDM 系統可將頻率選擇衰減通道（ frequency selective fading channel ）近似 地轉換成平坦衰減通道（ flat fading channel ）？請說明理由。（ 10 分）

•  何謂載波頻率偏移（ carrier frequency offset ， CFO ）？其發生的原因及帶來的影響 各為何？請說明之。（ 10 分）

•  OFDM 系統中偶發性過高的峰值對均值功率比（ peak to average power ratio ， PAPR ）會造成什麼問題？請說明之。（ 10 分）

代號

• ： 20230

全一張 （正面）

座號：

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號

• 101 年特種考試交通事業鐵路人員考試試題

等 別： 二等一般警察人員考試

類 科： 刑事警察人員電子監察組

科 目： 通訊概論

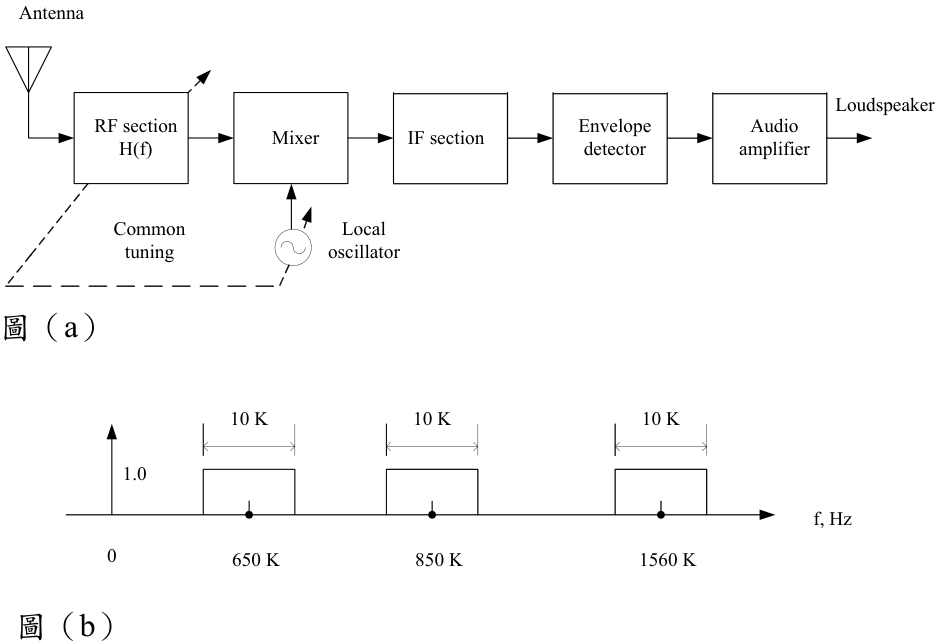

• 四、圖（ a ）為一個 AM 超外差接收器（ AM superheterodyne receiver ）的方塊圖，圖（ b ） 為三個電台的頻帶（僅繪出頻譜之正頻率部分），此三個電台的訊號同時在空中傳 送並被天線（ antenna ）接收，請依序回答以下問題：

•  假設 650 KHz 為擬收聽電台之中心頻率，請決定本地振盪器（ local oscillator ）之 頻率 ，以利轉移擬收聽電台之頻帶至中頻 455 KHz （ IF section ）。（ 4 分） LO f

•  假設 RF section 之 1 ) ( = f H ， <∞ - ∞ < f ，請依據  中求出的 繪出混波器 （ mixer ）輸出端之頻譜。（ 12 分） LO f

•  請說明  中發生什麼問題？如何解決此問題？（ 8 分）

RF section

H(f)

Mixer

Envelope

detector

IF section

Audio

amplifier

Loudspeaker

Antenna

Local

oscillator

Common

tuning

圖（

a

）

1560 K

850 K

650 K

10 K

10 K

10 K

0

f, Hz

1.0

• ： 20230

全一張

（背面）

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

代號 ：

等 別： 二等一般警察人員考試

類 科： 各類別

科 目： 資料庫管理與運用

考試時間：

2 小時

座號：

全一張

（正面）

20150

20250

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、監視錄影對於警察辦案有相當的助益，假設你想設計一個資訊系統來替某市儲存這 些資料，該系統需要維護的資料包括安裝單位（ Unit ）、攝影機（ Camera ）、視訊 （ Video ）、警察分局（ Station ）。資料需求如下：

• z 安裝單位（ Unit ）：包括單位編號（ uNo ）、單位名稱（ uName ）、主管 （ supervisor ）、單位敘述（ description ）。其中單位編號和單位名稱均為唯一。

• z 攝影機（ Camera ）：包括攝影機編號（ cNo ）、攝影機資訊（ info ）、安裝日期 （ installDate ）和安裝地點（ installPlace ），其中攝影機資訊還可細分為型號 （ model ）和規格（ spec ），且攝影機編號為唯一。此外，每一攝影機必須剛好 有一個安裝單位。

• z 視訊（ Video ）：包括開始時間（ vStart ）、結束時間（ vEnd ）、註解 （ comments ）和內容（ content ），其中註解可以有多個。此外，每一個視訊必 須屬於某個攝影機，其中沒有任何屬性是唯一的，但所屬攝影機和開始時間合 起來是唯一的。

• z 警察分局（ Station ）：包括分局編號（ sNo ）、分局名稱（ sName ）和主管姓名 （ director ）。其中分局編號為唯一，且必須記載轄區內有那些攝影機。

•  請劃出滿足以上需求的實體關係圖（ ERD ），有任何其他假設請註明。（ 15 分）

•  請將所繪出的 ERD 轉成關聯資料庫綱目（ schema ），每一關聯綱目需列出所有 屬性，其主鍵（ primary key ）用底線表示，外部鍵（ foreign key ）和相對的主鍵 也請明確表示。（ 10 分）

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號 ：

• 101 年特種考試交通事業鐵路人員考試試題

全一張

（背面）

20150

20250

等 別： 二等一般警察人員考試

類 科： 各類別

科 目： 資料庫管理與運用

• 二、考慮以下的犯罪資料庫綱目（ database schema ）：

Criminal(pId, name, birthdate, gender, gang, gangDesc)

// 犯罪人身分證字號，姓名，生日，性別，幫派名稱，幫派敘述

Crime(cId, date, type, detail, name, place)

// 刑案編號，發生日期，種類，敘述，案名，地點

Commit(pId, cId, sentence)

// 身分證字號，刑案編號，判刑資訊

此外，並有以下的函數相依（ functional dependency ）：

Criminal:

{pId} → {name, birthdate, gender, gang}

{gang} → {gangDesc}

Crime:

{cId} → {date, type, detail, name, place}

{name, date} → {cId}

Commit:

{pId, cId} → {sentence}

•  請用以上函數相依推論出 Criminal, Crime 和 Commit 的候選鍵（ candidate keys ）， 請注意必須用推論的方式來證明，否則不給分。（ 10 分）

•  以上資料庫綱目滿足第二正規式（ 2NF ）嗎？滿足第三正規式（ 3NF ）嗎？若不 滿足，請舉出並說明所有造成不滿足的函數相依。（ 10 分）

•  請寫出以下查詢之 SQL 敘述，請注意，每一小題只能用一個 SQL 敘述表達。

•  找出所有未成年的罪犯之身分證字號、姓名和生日。（ 10 分）

•  找出所有「 OO 幫」成員所犯的刑案名稱和發生日期。（ 10 分）

•  列出過去 5 年，每年的刑案發生次數。（ 10 分）

• 三、  何謂判別式存取控制（ Discretionary Access Control ）和強制式存取控制（ Mandatory Access Control ）？（ 10 分）

•  一般 SQL 所提供的存取控制是屬於那一種？試舉例說明 SQL 如何核准和取消資 料的存取權利。（ 15 分）

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

等 別： 二等一般警察人員考試

類 科： 刑事警察人員電子監察組

科 目： 網路工程

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、現在廣泛使用的 IEEE 802.11 無線區域網路（ wireless LAN ）有 a 、 b 、 g 、 n 等運作 模式。

•  請就各個模式使用的頻段、最高傳輸速率、所使用的媒體存取控制（ medium access control ）機制，作一說明並比較。（ 12 分）

•  請就各個模式與藍牙（ Bluetooth ）、 GPRS 共存（ co-exist ）的可能性說明之。 （ 8 分）

• 二、在假釋犯身上裝電子腳鐐可以遠端監控其行蹤。請問假釋犯的位置資訊是利用何種 定位技術取得 ? 電子腳鐐是利用何種通訊技術傳遞假釋犯的位置資訊給監控人員 ? 請 分別就室內與室外兩種使用情境說明之。（ 10 分）

• 三、雙絞線、同軸電纜、光纖均可使用於網路訊號傳輸。

•  請就傳輸速率、傳輸距離、成本等三方面比較之。（ 9 分）

•  雙絞線以類似 DNA 的螺旋方式絞在一起，其目的為何？（ 3 分）

• 四、廣域網路的路由器（ router ）互相交換資訊以建立路由表（ routing table ），決定如 何轉送封包（ packet ）到目的地。

•  請比較 RIP （ Routing Information Protocol ）、 OSPF （ Open Shortest Path First ）、 BGP （ Border Gateway Protocol ）等三種路由協定的運作原理並說明其應用環境。 （ 12 分）

•  對一個網路應用服務提供者（ service provider ），它有沒有可能避開路由器的控 制，自己決定封包的傳送路徑？為什麼？如果可以的話，它要如何做到？（ 8 分）

• 五、路由器上的封包過濾（ packet filtering ）可以檢查封包上的來源端位址（ source address ）來做是否轉傳封包的依據。請問這項功能對於防止攻擊者以偽造身分來發 送封包有何幫助？執行封包過濾的路由器應該位於網路上的那個位置才有效？這項 功能可以阻擋垃圾郵件以假名發送嗎？（ 12 分）

• 六、惡意軟體有多種，請分別說明病毒（ virus ）、蠕蟲（ worm ）、木馬（ Trojan horse ） 程式的特徵。電子郵件的附件檔名為 'goodie.exe' 可能是那一種惡意軟體？（ 12 分）

代號

• ： 20260

全一張 （正面）

座號：

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號 ： 20260

• 101 年特種考試交通事業鐵路人員考試試題

全一張

（背面）

• 等 別： 二等一般警察人員考試

類 科： 刑事警察人員電子監察組

科 目： 網路工程

• 七、圖一是用 Wireshark （前身為 Ethereal ）擷取下來的封包資訊。

•  發送此封包的機器，其 IP 位址為何？（ 2 分）

•  這個封包的接收者是誰？（ 3 分）

•  請詳述這個封包的用途。（ 3 分）

•  會對此封包做出回應的機器，其 IP 位址為何？（ 3 分）

 請寫出回應封包的內容。（ 3 分）

ustekC_d0:fc:54 Broadcast ARP 60 Who has 140.123.109.3? No 55 8.082801 As . Time Source Destination Protocol Length Info

ame 55: 60 bytes on wire (480 bits), 60 bytes captured (480 bits) Fr

0:fc:54 (48:5b:39:d0:fc:54), Dst: Broadcast (ff:ff:ff:ff:ff:ff) Ethernet II, Src: AsustekC_d

estination: Broadcast (ff:ff:ff:ff:ff:ff) D

Address: Broadcast (ff:ff:ff:ff:ff:ff)

.... ...1 .... .... .... .... = IG bit: Group address (multicast/broadcast)

.... ..1. .... .... .... .... = LG bit: Locally administered address

ekC_d0:fc:54 (48:5b:39:d0:fc:54) Source: Asust

Address: AsustekC_d0:fc:54 (48:5b:39:d0:fc:54)

.... ...0 .... .... .... .... = IG bit: Individual address (unicast)

.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)

: ARP (0x0806) Type

ailer: 000000000000000000000000000000000000 Tr

ss Resolution Protocol (request) Addre

Tar

ol type: IP (0x0800) Protoc

: 6 Hardware size

uitous: False] [Is grat

ress: AsustekC_d0:fc:54 (48:5b:39:d0:fc:54) Sender MAC add

: 140.123.109.2 (140.123.109.2) Sender IP address

get MAC address: 00:00:00_00:00:00 (00:00:00:00:00:00) Tar

get IP address: 140.123.109.3 (140.123.109.3)

Hardware type: Ethernet (1)

Protocol size: 4

Opcode: request (1)

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號： 20240

• 101 年特種考試交通事業鐵路人員考試試題

等 別：

二等一般警察人員考試

類 科：

刑事警察人員電子監察組

科 目：

電子學

考試時間：

2 小時

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

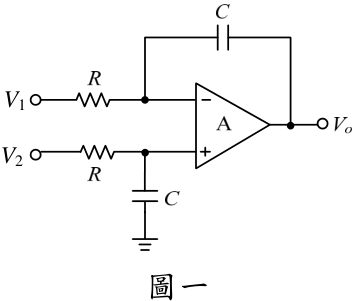

一、圖一電路中，若 OP 的增益 A ＝ ∞ ，試求：

•  輸出電壓 Vo ＝？（推算步驟必須清楚條列）（ 15 分）

•  試問圖一電路是什麼類型濾波器？（ 5 分）

V

1

V

2

圖一

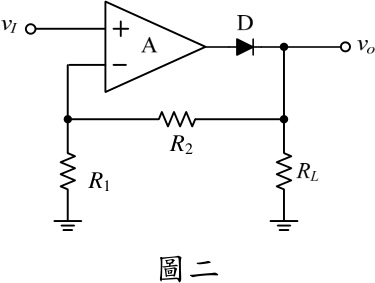

二、如圖二所示，若 OP 的增益 A ＝ ∞ ，快速二極體 D 的順向導通電壓為 0.7 V ，及輸入 vI ＝ t ω 10sin ，回答下列問題：

•  若欲使 vo 和 vI 之間的電壓增益為 2 ，試求 R 1 ＝？和 R 2 ＝？（ 7 分）

•  試繪輸出電壓（ vo ）的波形？（ 6 分）

•  試求輸出電壓（ vo ）的平均值， vo ＝？（ 7 分）

R

2

R

1

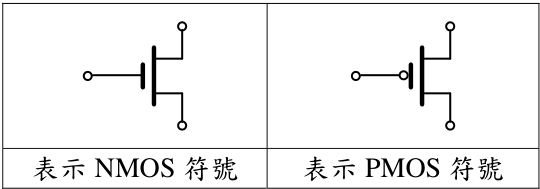

三、圖三為 PMOS 和 NMOS 的符號。試以 Pseudo-NMOS 來實現 ) ( D B C A Y 的邏輯 電路。（ 20 分） + + =

表示

NMOS

符號

表示

PMOS

符號

（請接背面）

全一張

（正面）

座號：

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號： 20240

• 101 年特種考試交通事業鐵路人員考試試題

等 別：

二等一般警察人員考試

類 科：

刑事警察人員電子監察組

科 目：

電子學

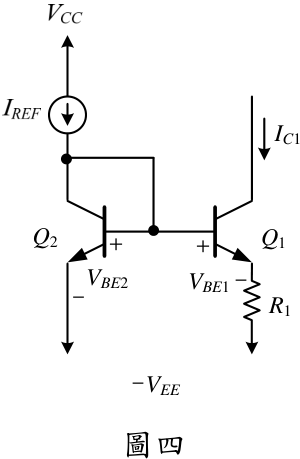

• 四、圖四為 Widlar 電流源電路，已知 IREF ＝ 0.5 mA ；若欲使 IC 1 ＝ 20 μ A ，試求：  R 1 ＝？（ 10 分）

如果兩個電晶體的逆向飽和電流均為 I s ＝ A 10 14 -且電流增益 β ＝ ∞ ，試求：

•  VBE 1 ＝？（ 5 分）

•  VBE 2 ＝？（ 5 分）

1

IC

Q

2

Q

1

VBE

2

VBE

1

R

1

VEE

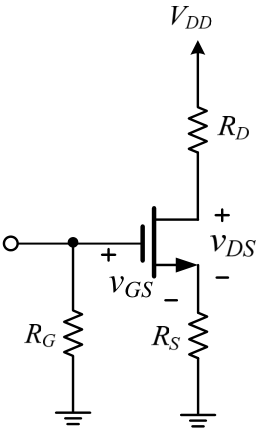

• 五、圖五電路中，已知 MOSFET 工作在飽和區（ Saturation region ），其臨界電壓為 Vt ＝ 1 V ，及物理參數為 ＝ 0.1 mA/V ) / ( ' L k W n 2 ；

•  若 iD ＝ 0.2 mA ，求所需要的 vGS ＝？及 vDS,min ＝？（ 10 分）

•  若 iD ＝ 0.8 mA ，求所需要的 vGS ＝？及 vDS,min ＝？（ 10 分）

vGS

全一張

（背面）
