• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號 ：

• 101 年特種考試交通事業鐵路人員考試試題

全一張

（正面 ）

40110-40410

60110-60410

• 80110-81210

等 別： 四等一般警察人員考試、四等警察人員考試、員級鐵路人員考試

類 科： 各類別、各類科

科 目： 國文（作文、公文與測驗）

考試時間：

2 小時

座號：

※注意：

禁止使用電子計算器。

甲、作文與公文部分：

 請以藍、黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。  不得於試卷上書寫姓名或入場證號。

• 一、作文：（ 60 分）

有一種人，會為自己的失敗作檢討，其目的在找出原因，避免重蹈覆轍；也有一種人， 在失敗時不願面對，而編造各式理由，文過飾非。前者的人生態度積極、光明；後者則 消極、灰暗，那一種人最後較有成就，不言而喻。試以「拒絕為自己找藉口」為題，作 文一篇，加以論述。

二、公文：（ 20 分）

最近酒駕肇事事件頻傳，經新聞媒體大幅報導，引發社會譁然，立委關切。試擬內政部 致警政署函，應嚴格取締酒駕並推動修法加重刑責，以保障國人行的安全。

乙、測驗部分：（ 20 分）

代號： 1401

•  本測驗試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

•  梁實秋《雅舍談書》：「世界上的事物，本有許多是可以入詩，而同時就有一部分是不美 的，不美的當然是非詩的。於是詩人往往把一切自然人為的事物加以剪裁的工夫，而想像 就是他的武器。憑著想像，創作出美來，這是一切藝術美的原則，詩當然逃不出這個例去。 中國式的山水畫，寫意畫，之所以可貴，正是因為作者有了超絕的想像力，把實在的物質 的對象分析開了，依著藝術的安排重新綜合起來，成功一件超於現實 超於現象界的作 品。詩也是一樣的。」根據本文，作者說明詩與畫的藝術特徵，主要強調：

•  自然事物皆可入詩

•  作品靈異奇特之處

 詩中有畫畫中有詩

•  作者想像力的介入

•  直到我們有機會參觀鄰居的家，才另有所悟。他們家裏布置得很舒服，沙發夠大夠柔軟， 讓人忍不住慵懶一整個晚上；無比豪華的窗簾，把落地窗外的景色裹住不放，整個客廳都 是人為的質感。可是我們坐久了竟然有點鬱悶，好像坐在一個華麗的罐頭當中，才聊了一 陣子，所有的話語淤積在空氣裏，連呼吸都困難重重。足足悶了一個小時，兩尾沙丁魚終 於回到自己的家，才發現那是一片簡陋卻無比舒暢的海洋。（陳大為〈空洞〉）作者喜歡 的住居應該是：

 臨近海岸

•  簡單寬敞

•  雍容大器

•  創意設計

•  舒國治〈我的舊台北導遊路線〉：「紛紜台北亂樓，人步行其間，有時走經莫名一巷，忽 見一樹，枝垂牆頭正是那式斜度，午後日影，暑中薰風，依稀是四十年前你兒時舊家形樣， 此一刻也，幾乎是如見故人，卻又是別過頭去，不忍睹也。屋擁屋棄，人世迭有代謝，不 必強求。台北街巷，散步便是，不可興睹物懷人，不宜嘆聚散離合。」本文中對於「人世 迭有代謝」的感嘆，也時見於古典詩文，下列何者最能表現此種情感？

•  莫見長安行樂處，空令歲月易蹉跎

•  巖扉松徑長寂寥，惟有幽人自去來

 坐處憂愁行處懶，別時容易見時難  山圍故國周遭在，潮打空城寂寞迴

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

代號 ：

全一張

（背面）

40110-40410

60110-60410

80110-81210

等 別： 四等一般警察人員考試、四等警察人員考試、員級鐵路人員考試

類 科： 各類別、各類科

科 目： 國文（作文、公文與測驗）

•  蘇軾〈水調歌頭〉：「轉朱閣，低綺戶，照無眠。不應有恨，何事長向別時圓？人有悲歡 離合，月有陰晴圓缺，此事古難全。但願人長久，千里共嬋娟。」其中「轉朱閣，低綺戶， 照無眠」之主詞應為：

 明月

•  蘇軾

•  青天

•  情人

•  「昔者，有饋魚於鄭相者，鄭相不受。或謂鄭相曰：「子嗜魚，何故不受？」對曰：「吾 以嗜魚，故不受魚，受魚失祿，無以食魚。不受得祿，終身食魚。」（《說苑．節士》） 下列何者最適宜說明鄭相的心態表現？

 食無求飽，居無求安

 釣而不綱，弋不射宿

•  淺嘗輒止，無欲則剛

 潔身自愛，慮患深遠

•  許允婦是阮衛尉女，德如妹，奇醜。交禮竟，允無復入理，家人深以為憂。會允有客至， 婦令婢視之，還答曰：「是桓郎。」桓郎者，桓範也。婦曰：「無憂，桓必勸入。」桓果 語許云：「阮家既嫁醜女與卿，故當有意，卿宜察之。」許便回入內，既見婦，即欲出。 婦料其此出無復入理，便捉裾停之。許因謂曰：「婦有四德，卿有其幾？」婦曰：「新婦 所乏唯容爾。然士有百行，君有幾？」許云：「皆備。」婦曰：「夫百行以德為首。君好 色不好德，何謂皆備？」允有慚色，遂相敬重。（《世說新語．賢媛》）根據本文，許允 婦展現出怎樣的性格？

•  咄咄逼人

•  忍氣吞聲

•  剛柔並濟

•  敏慧機智

請依下文回答第  題至第  題：

澠池道中，有車載瓦甕，塞于隘路。屬天寒，冰雪峻滑，進退不得。日向暮，官私客旅  隊， 鈴鐸數千，羅擁在後，無可奈何。有客劉頗者，揚鞭而至。問曰：「車中甕直幾錢？」答曰： 「七八千。」頗遂開囊取縑，立償之，命僮僕登車，斷其結絡，悉推甕于崖下。須臾，車輕 得進，  噪而前。（李肇《國史補．澠池道中》）

 文中「  噪而前」是形容什麼情境？

 歡喜

•  憤怒

•  文中的劉頗是一個什麼樣的人？

 當機立斷

•  樂善好施

請依下文回答第  題至第  題：

子路問：「聞斯行諸？」子曰：「有父兄在，如之何其聞斯行之？」冉有問：「聞斯行諸？」 子曰：「聞斯行之！」公西華曰：「由也問：『聞斯行諸？』子曰：『有父兄在。』求也問： 『聞斯行諸？』子曰：『聞斯行之。』赤也惑，敢問。』子曰：「求也退，故進之。由也兼 人，故退之。」（《論語．先進》）

 上文中，公西華的困惑在於：

 子路與冉有都向孔子提出相同的問題  子路與冉有都對孔子的回答感到滿意  孔子給予子路與冉有的回答內容不同  孔子未說明自己對子路與冉有的看法

 根據上文，孔子對於弟子提出疑問所持的態度是：

•  納入弟子個性的考量後，予以回答

•  直接針對弟子問題難易，審慎回答

•  尊重弟子家中長輩意見，仔細回答

•  考慮弟子問題的優與劣，完整回答

•  爭取

•  耀武揚威

 搶奪

 好自矜誇

2801

4 － 1

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

等 別：員級鐵路人員考試

類 科：各類科

科 目：法學知識與英文（包括中華民國憲法、法學緒論、英文）

考試時間：

1 小時

※注意：

座號：

•  本試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  本科目共 50 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題上作答者，不予計分。

•  禁止使用電子計算器。

• 1 依憲法增修條文第 10 條之規定，有關原住民族保障、發展之敘述，下列何者錯誤？

•  國家應保障原住民族之地位及政治參與

•  國家應保障原住民族教育文化

•  國家應對原住民族衛生醫療、經濟土地及社會福利事業予以保障扶助並促其發展

•  國家為保障原住民族語言文化，依法設立之原住民族政府須以所轄原住民族語言為唯一官方語言

• 2 憲法明文規定應徵收之稅目為何？

•  所得稅

• 3 依憲法增修條文第 10

• 

•  貨物稅

•  營業稅

•  土地增值稅

條之規定，公營金融機構之管理、人事、預算、決算及審計，得作何種之規定？ 以法律為特別之規定  以自治條例為特別之規定

•  以命令為特別之規定

 以命令為一般之規定

• 4 依司法院釋字第 365 號解釋，當父母對於未成年子女權利行使意思不一致時，法律若規定由父行使之，則違 反何項憲法原則？

 比例原則

 平等原則

 未成年子女保護原則

 不當連結禁止原則

• 5 衛生主管機關對於藥商刊播廣告前，應事先加以檢查。依司法院釋字第 414 號解釋，此種規定直接限制了人 民何種基本權利？

•  言論自由

•  秘密通訊自由

•  人身自由

• 6 關於人身自由權之保障，非由何種機關依法定程序，不得審問處罰？

•  立法機關

•  警察機關

•  檢察機關

• 7 若法律規定立法委員候選人須有大學畢業之資格，係限制人民之何種權利？

•  選舉權

•  被選舉權

•  罷免權

• 8 依憲法第 45 條之規定，國民年滿幾歲者，得被選為總統、副總統？

•  23 歲

•  30 歲

•  35 歲

• 9 依憲法增修條文之規定，下列何項人員之任命須經立法院同意？



行政院院長

•  司法院院長

•  內政部部長

• 10 依憲法增修條文規定，下列何項應選立法委員，係依政黨名單投票選舉產生？

•  縣市

•  山地原住民

•  僑居國外國民

• 11 立法院對於總統、副總統之彈劾案，須經全體立法委員多少以上之提議？

•  五分之一

•  四分之一

• 12 下列何者非憲法法庭審理之事項？

•  政黨違憲之解散事件

•  副總統之彈劾案

•  三分之一

•  總統之彈劾案

 大法官之彈劾案

• 13 下述何種考試不屬於憲法增修條文第 6 條所稱之考試之範圍？

•  律師高考

•  警察人員升官等考試

•  大學指考

 外交領事人員特考

•  結社自由

•  法院

•  創制權

•  40 歲

 最高法院院長

 平地原住民

•  二分之一

• 14 根據憲法增修條文之規定，監察委員如何產生？

•  總統提名，經立法院同意而任命

•  人民直選

 經各縣市議會選舉之

 總統提名，行政院院長副署而任命

• 15 依司法院釋字第 631 號解釋，司法警察基於辦案，而有需要監聽嫌犯、關係人的電話、手機通訊時，應向何 人聲請核發通訊監察書？

•  直接上級長官

•  地方法院法官

 地方法院檢察官

 無須聲請通訊監察書，有監聽需要，即可自行監聽

• 16 下列何者，適用簡易訴訟程序？  金額 60 萬元的借款返還訴訟  因車禍致他人死亡，死者家屬主張慰撫金的法律爭議  金額 100 萬元的票據訴訟  離婚爭議

• 17 下列何者契約，無消費者保護法的 7 日解除權適用？  郵購化妝品

•  經由電視購物網，洽購美容課程

• 18 以下何者，不具民事訴訟法上的當事人能力？  合夥組織  胎兒

• 19 以下何者，不能構成上訴民事第三審事由？  原審法院逾期宣示判決  原審法院判決理由矛盾

• 20 甲出售土地一筆給乙。乙何時可以取得土地所有權？  買賣契約有效成立時

• 

• 土地完成移轉登記時

• 21 下列何人，必須對組織的債務負起無限清償責任？  大學學生社團社長  合夥股東

• 22 以下何者，不構成民事訴訟法上的再審事由？  發現有未經審酌的人證  證物係變造或偽造

 在旅遊展，預定旅遊行程  在辦公室被推銷購買手機

 祭祀公業  獨資商號

•  原審法院判決適用法規不當

•  原審法院舉證負擔分配錯誤

•  土地完成交付時

•  買賣契約完成公證時

•  有限公司股東  一人有限公司股東

•  適用法規顯有錯誤

•  發現有未經審酌的物證

• 23 關於褫奪公權之敘述，下列選項何者正確？  褫奪公權之內容，僅包含為公務員、公職候選人之資格  宣告無期徒刑者，應宣告褫奪公權終身；宣告死刑者，則無褫奪公權之必要  宣告 1 年以上有期徒刑者，應一律宣告褫奪公權 1 年以上 10 年以下

•  宣告褫奪公權者，自裁判確定之日起算

• 依現行民法規定，以下何者，不是婚姻有效成立的必要要件？  結婚合意書面  公開儀式  證人

•  登記

• 25 依國家賠償法第 2 條第 3 項規定，於同條第 2 項情形公務員有故意或重大過失時，賠償義務機關對之有求償 權。下列敘述何者正確？

•  應盡善良管理人之注意而欠缺者，即屬重大過失

•  應與處理自己事務為同一注意而欠缺者，為重大過失

•  顯然欠缺普通人之注意者，方為重大過失

•  應與處理自己事務為同一注意而欠缺者，為抽象過失

• 26 某法律經立法院三讀制定通過、總統於民國 101 年 5 月 1 日公布施行，該法律應自何時生效？

•  應自民國 101 年 5 月 1 日生效

•  應自民國 101 年 5 月 3 日生效

•  應自民國 101 年 5 月 2 日生效

•  應自民國 101 年 5 月 4 日生效

• 24

• 27 以下何者，無須經過登記，即取得不動產物權？

 空間區分地上權的受讓

 不動產協議分割

• 28 下列何者，不屬於公寓大廈區分所有權的共用部分？

 住戶房間內的水管線

 建築物外牆

 最高限額抵押權的設定

 不動產強制執行的拍賣

 各樓層走廊

 面向走廊的住戶大門外部

• 29 以下何者，不屬於法官應依「法」審判的「法律」概念？



刑法

•  民事習慣法

•  利率管理條例

 最高法院決議意見

• 30 甲為檳榔西施，對於 A 等警察經常臨檢、盤查感到氣憤，遂在網路留下「警察臨檢、盤查是下三濫的工作」。 下列敘述何者有誤？

•  甲並未當場侮辱執行公務之公務員，並不成立刑法第 140 條之妨害公務罪

 甲並未對執行公務員當場施以強暴、脅迫，並不成立刑法第 135 條之妨害公務罪

•  甲雖有公然侮辱警察的職務，惟不負刑責

•  甲並未針對特定或可得特定警察加以侮辱，並不成立刑法第 309 條之公然侮辱罪

請回答第 31 題至第 35 題：

Are you into skiing? Is winter your favorite time of year? If you like snow and ice, maybe you should stay at the Ice Hotel in Quebec, Canada. But, you can only check in at this hotel during the winter. Why? Because this hotel is only made of ice and snow! This amazing hotel is built every December. It has 32 rooms and 80 people can stay there each night. The hotel even has a movie theater, art gallery, and church. Of course, all of these parts of the hotel are made of ice. In fact, all the furniture, art, lights, and even plates and drinking glasses are made out of ice.

Because this hotel is so unusual, it is becoming very popular. People from all over the world come to the Ice Hotel to look at the fantastic ice art, drink and eat from designer ice dishes, and experience the unique atmosphere. Some couples have even gotten married in the hotel's ice church. But all these guests keep their winter coats on! Because of all the ice, the temperature inside the hotel is always between -2 ℃ and -5 ℃ . Surprisingly, sleeping is not a problem in the freezing cold hotel rooms. Every guest gets a special cold-weather sleeping bag and some fur blankets. These keep them cozy and warm until morning.

• 31 What is this passage mainly about?

•  What makes the Ice Hotel so special.

•  How you keep warm in a cold place.

•  Why the Ice Hotel is located in Quebec.

•  How hard it is to build the hotel.

• 32 According to the passage, what kind of people are likely to pay a visit to the Ice Hotel?

•  People who like swimming.

•  People whose favorite season is winter.

•  People who enjoy the tropical climate.

•  People who appreciate wooden carving.

• 33 Many activities are provided in the Ice Hotel. Which of the following is NOT included?

•  Designing coats.

•  Watching a movie.

•  Getting married.

•  Having interesting meals.

• 34 Which of the following is true?

•  All parts of the hotel, except beds, are made of ice.

•  The hotel uses some special heater to keep guests warm in the room.

•  Only a small number of tourists are attracted to the Ice Hotel.

•  One of the features of the hotel is that it exists in winter only.

• 35 This passage is probably extracted from a(n) .

•  editorial in the newspapers

•  science fiction

•  magazine on traveling

•  cook book

• 36

Carrie: I've got a job interview tomorrow.

Karen: Are you ready?

Carrie: Yes. Although I get nervous easily, .

Karen: Good luck to you.

•  I'll try it on

•  I'll take a look at it

•  I'll make it up

•  I'll give it my best shot

37 Mary: I want to go shopping this weekend. Want to join me?

Jane: Well, .

Mary: On what?

Jane: If you want to shop in a department store, then I'll go with you.

•  it depends

•  no problem

 that sounds great

•  I have no idea

• 38 Daniel: Kevin, do you have the time?

Kevin:

Daniel: That's OK. Thanks anyway.

•  Sorry, I forgot to wear my watch today.

•  Sure, what can I do for you?

 Yes, it's a quarter to ten.

•  Sorry, but my watch gains five minutes a day.

請回答第 39 題至第 40 題：

• A: Did you enjoy the conference last week?

• B: 39

• A: You don't seem very sure.

• B: Generally it went well, 40 .

• 39  Very much.

•  Not at all.

 Sort of.

•  No more.

• 40  if it was held in the morning

 so it was slightly to my surprise

 and it was very interesting

•  but it was a bit too long

請回答第 41 題至第 44 題：

Thanks to the Internet, a quiet revolution of e-commerce is taking place. More and more people are using their computers as shopping carts. Slowly but surely, shoppers are leaving real stores and going instead to 41 ones.

Let's take going to the movies for example. Have you ever rushed to a theater 42 find the tickets were sold out? I bet you have. Now you can solve this problem by ordering your tickets online. 43 , there are trade-offs in everything. Not being able to talk with clerks in person is a big 44 for e-commerce. At the online grocery store, you won't see the friendly neighborhood manager who knows you prefer ham to turkey, and you won't see any familiar faces smiling to you, either. Is it worthwhile to shop online? It's all up to you.

• 41  fake

•  convenient

 virtual

•  legal

• 42  so as to

•  only to

 about to

 in order to

• 43  Therefore

•  What's more

 Otherwise

 However

• 44  limitation

•  advantage

 virus

 dilemma

• 45 Many Internet users like to interesting messages to their friends because it can be done with just a click.

•  confirm

•  forward

•  reward

 reflect

• 46 Lina learned everything about the Grand Palace from an tour guide.

•  optional

•  informative

 adequate

•  elastic

• 47 The police did not believe the suspect because his story was not .



competitive

•  complex

•  consistent

•  continuous

• 48 He used credit cards whenever he went shopping and got into serious debt.

•  personally

•  previously

•  consequently

•  sequentially

• 49 German measles is a highly disease. In order to stop the spread, students who get this disease are asked to stay at home.

•  provocative

•  universal

•  infectious

•  poisonous

• 50 Steve loves watching TV. Without TV, he may be bored to death. In fact, he is hopelessly to TV.

•  addicted

•  contributed

•  obsessed

 attributed

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

代號 ：

全一張

（正面）

81050

81150

等 別： 員級鐵路人員考試

類 科： 電力工程、電子工程

科 目： 電子學概要

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

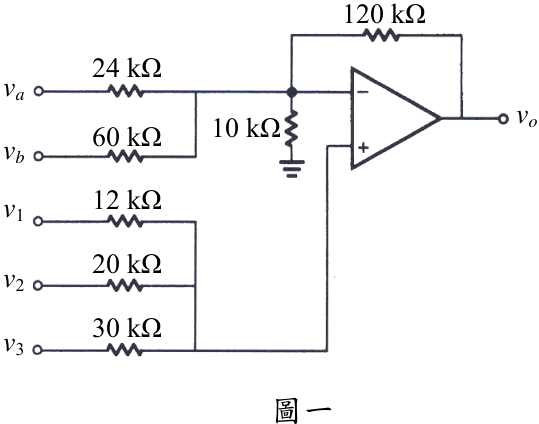

• 一、圖一使用理想之運算放大器，請推導輸出 vo 與輸入 va 、 vb 、 v1 、 v2 、 v3 間的關係。 （ 20 分） 120 k Ω

24 k

Ω

va

vo

10 k

Ω

60 k

Ω

vb

12 k

Ω

v

1

20 k

Ω

v

2

30 k

Ω

v

3

圖一

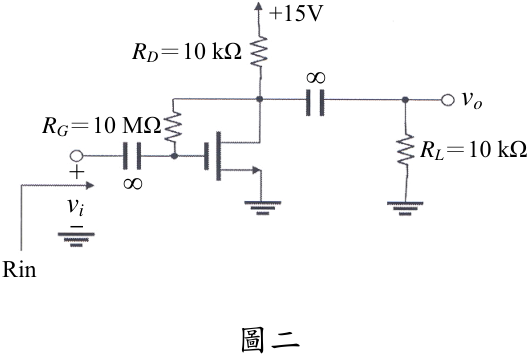

二、圖二之放大器中 Vt ＝ 1.5V 、 kn ′ (W/L) ＝ 0.25mA/V 2 、 VA ＝ 50V ，請求出：

•  電壓增益（ 10 分）

•  輸入阻抗（ 10 分）

座號：

圖二

+15V

RD

＝

10 k

Ω

∞

vo

RG

＝

10 M

Ω

RL

＝

10 k

Ω

vi

∞

Rin

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號 ：

• 101 年特種考試交通事業鐵路人員考試試題

全一張

（背面）

81050

81150

等 別： 員級鐵路人員考試

類 科： 電力工程、電子工程

科 目： 電子學概要

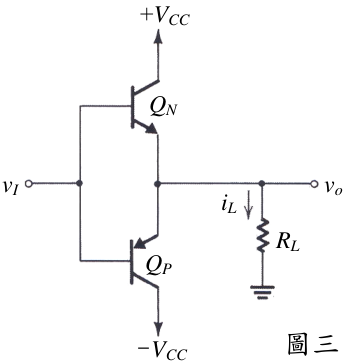

三、圖三為 B 類放大器：

•  請說明其操作原理，並繪製輸出與輸入訊號間之轉換特性曲線（ Transfer Characteristic ）以解釋交越失真（ Crossover Distortion ）；（ 15 分）

•  請說明如何修改此電路（可加入其他電路元件），以解決交越失真的問題。（ 5 分）

VCC

QN

vI

vo

iL

RL

QP

圖三

VCC

• 四、  圖四使用理想之運算放大器，請求出其轉換函數（ Transfer Function ）。（ 15 分）  此電路屬於那種濾波器？請以波德圖（ Bode Plot ）解釋之。（ 5 分）

R

2

C

R

1

Vo

Vi

圖四

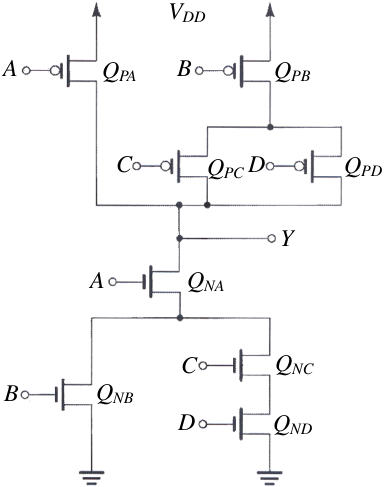

五、如圖五之邏輯電路，請寫出輸出 Y 與輸入 A 、 B 、 C 、 D 間的關係式。（ 20 分）

VDD

A

QPA

B

QPB

C

D

QPD

QPC

Y

A

QNA

QNC

C

QNB

B

D

QND

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

等 別：

員級鐵路人員考試

類 科：

電力工程

科 目：

電工機械概要

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

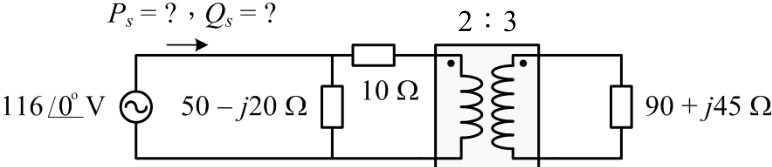

• 一、如下圖所示，若電路中的單相變壓器之匝數比為 2 ： 3 且可假設為理想變壓器，則 在此一電路中由電源所供應的實功 Ps 與虛功 Qs 各為多少瓦 (W) 與乏 (VAR) ？（ 25 分）

2

：

3

，

• 二、 有一台額定為 30 伏特 (V) 之並激式直流電動機，若其磁場電阻為 150 歐姆 ( Ω ) ，且電 動機在啟動時由直流電源所吸收的瞬間總電流為 75.2 安培 (A) ，則試問此電動機的 電樞電阻為多少 Ω ？（ 25 分）

• 三、 如果一台三相四極 Y 型連接之鼠籠式轉子感應電動機的機械摩擦及風阻力均非常的 小而可以忽略，在轉軸不接機械負載的情況下，若將其定子的三相線圈端點分別連 接至 ) cos(120 t V m π ， ) 3 cos(120 2 π π -t V ，及 m ) 3 cos(120 2 π π + t V 的平衡三相電源時， 此電動機將會穩定地產生順時鐘方向的轉動。試估計理想上其轉速約可達到每分鐘 多少轉 (rpm) ？而若將三相電源依序改為 m ) 6 cos(120 5 π π + t V ， m ) 2 cos(120 3 π π + t V ，及 m ) 6 cos(120 π π + t V m 時，請問這時電動機的轉子轉動方向及理想之轉速又為多少？ （ 25 分）

• 四、 一台三相四極額定為 3 kW ， 380 V ， 60 Hz ， Y 型連接之永磁同步電動機，假設其轉 子機械摩擦及風阻力均非常的小可以不計，定子線圈每相線圈電阻 r s 非常的小亦可 以忽略，而每相同步電抗 x s ＝ 3 Ω 。若將此同步電動機的定子輸入端連接至額定的三 相電壓，而使得電動機由電源端吸收額定的實功率時，其輸入功因為 0.9 滯後。試 問此時的定子線圈輸入電流及轉子輸出機械轉矩各為多少 A 及多少牛頓 -米 (N-m) ？（ 25 分）

• 代號： 81030

全一頁

座號：

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及

• 101 年特種考試交通事業鐵路人員考試試題

等 別： 員級鐵路人員考試

類 科： 電力工程、電子工程

科 目： 基本電學

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

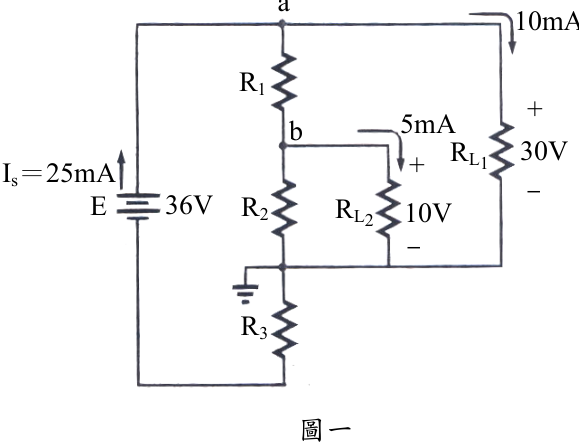

• 一、如圖一所示的分壓電路，在 a 點與 b 點分別接上 RL1 與 RL2 的負載電阻，並分別測得其 上的電壓與電流如圖一中所示。

•  求 R 、 R 、 R 的值分別為多大？（ 12 分） 1 2 3

•  若將負載電阻 R 與 R 移除而形成無負載的狀況，則 a 點與 b 點的電壓分別為多大 ？（ 8 分） L1 L2 a 10mA

R1

5mA

RL1

b

30V

E

I

s

＝

25mA

36V

R2

RL2

10V

R3

圖一

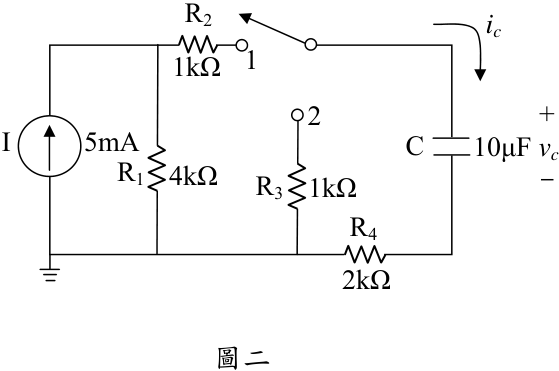

• 二、如圖二所示的電路，初始時電容器兩端電壓 vc ＝ 5 V 。

•  當在 t ＝ 0 時，開關切入 1 端，求其後之 vc (t) 及 i c (t) 式；又時間常數 τ ＝？（ 6 分）

•  在 t ＝ 1 τ 時，開關切入 2 端，求其後之 vc (t) 及 i c (t) 式；其時間常數 τ ' ＝？（ 6 分）

•  繪  、  題之 vc (t) 與 i c (t) 的波形。並求在 t ＝ 100 ms 時之 vc 及 i c 取 e -1 ＝ 0.368 。（ 8 分）

• 值。

i

c

1k

Ω

1k

Ω

2k

Ω

C

4k

Ω

2

1

R2

R4

R3

R1

5mA

10

μ

F

vc

I

圖二

81040

全一張

81140

代號 ：

（正面）

座號：

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號 ：

81040

• 101 年特種考試交通事業鐵路人員考試試題

等 別： 員級鐵路人員考試

類 科： 電力工程、電子工程

科 目： 基本電學

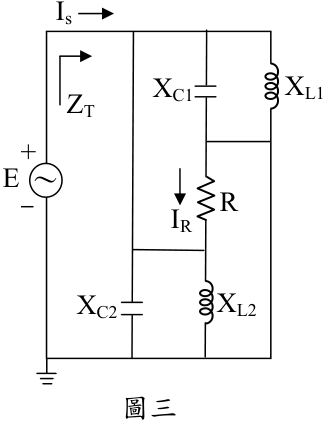

三、如圖三電路， E ＝ 100 V 0° ， XL1 ＝ XL2 ＝ 8 Ω ， XC1 ＝ XC2 ＝ 16 Ω ， R ＝ 8 Ω 。

•  求總阻抗 ZT ＝？（ 5 分）

•  此電路的功率因數（ Power Factor ， FP ）為何？（ 5 分）

•  通過電阻 R 的電流 IR ＝？（ 5 分）

 由電源 E 供應的電流 I S ＝？（ 5 分）

E

I

s

R

IR

ZT

XL1

XL2

XC1

XC2

～

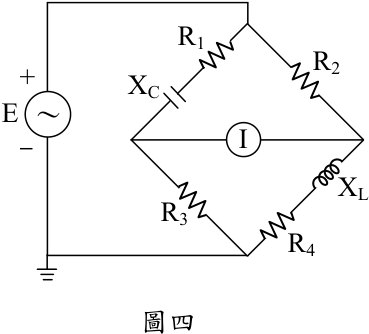

四、如圖四的橋式網路（ Bridge network ），若 R1 ＝ R2 ＝ R3 ＝ 10 Ω ， XC ＝ 5 Ω ，求 XL 及 R4 之值，使此橋式網路達成平衡（即圖中電流表的指數 I ＝ 0 ）。（ 20 分）

E

～

I

XL

R4

R3

R2

R1

XC

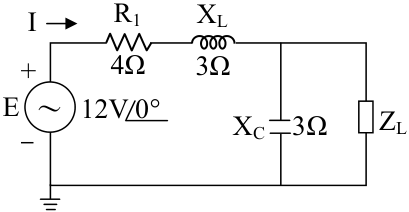

五、  求圖五電路之負載阻抗 ZL ，使該負載獲得最大功率傳輸。又該最大功率 Pmax ＝？ （ 12 分）

•  求在  狀況的電流 I 。（ 8 分）

I

R1

XC

XL

ZL

E

～

4

Ω

3

Ω

12V 0°

3

Ω

81140

全一張

（背面）

• 101 年公務人員特種考試警察人員考試、

• 101 年公務人員特種考試一般警察人員考試及 代號： 81060

• 101 年特種考試交通事業鐵路人員考試試題

等 別：

員級鐵路人員考試

類 科：

電力工程

科 目：

輸配電學概要

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、一 60 Hz ， 230 mile 之長程三相架空輸電線有串聯阻抗 z ＝ 0.8431 / Ω 79.04 ° ∠ mile 和 並聯導納為 y ＝ 5.105×10 6 -° ∠ 90 S/mile ，當負載在受電端於 215 kV 且單位功因時， 消耗功率為 125 MW 。試求  送電端電壓、送電端電流；（ 20 分）  送電端實功率、 送電端虛功率（ 5 分）和  傳輸線路的電壓調整率百分比。（ 5 分）

• 二、請繪圖說明單相變壓器的差動保護原理。（ 20 分）

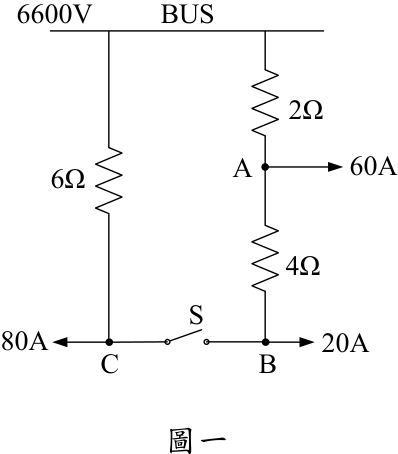

• 三、圖一所示為平衡三相配電線路中的一相，導線與負載均為純電阻，即功率因數為 1 ， 各負載點的電流如圖所示。已知配電變電所母線上的線電壓為 6600 V ，試求當  開 關 S 打開（ 10 分）及  開關 S 閉合時（ 20 分），各負載點 A 、 B 、 C 之線電壓。

6600V

6600V

BUS

BUS

2Ω

2

Ω

6Ω

4Ω

60A

60A

A

A

20A

80A

B

C

S

圖一

S

C

80A

6

Ω

4

Ω

20A

B

• 四、  電力系統過電壓起因相當複雜，最明顯的原因有那些？（ 10 分）

•  通常利用避雷器保護設備，以避免過電壓的侵襲，試簡述避雷器的工作原理。 （ 10 分）

全一頁

座號：
