105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 代號： 01030 全一張

考試不動產經紀人、記帳士考試試題 （正面）

座號：

等 別：

高等考試

類 科：

造船工程技師

科 目：

工程力學（包括靜力學、動力學與材料力學）

考試時間 ：

2 小時

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

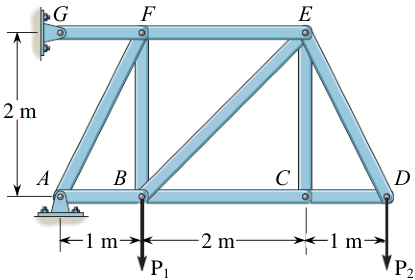

• 一、圖中 P1 = 8 kN ， P2 =12 kN 。試求每一桿件內部之受力，並標示其受力狀態為拉力 （ tension ）或壓力（ compression ） 。 （ 15 分）

G

F

E

D

C

B

A

P1

P2

2 m

1 m

1 m

2 m

• 二、一均勻桿質量為 30 lb ，長度為 26 ft 。試求此桿可以靜置於平滑牆面而不至於滑落 之最大距離 d ？已知此桿與地面間之靜摩擦係數（ coefficient of static friction ） μ s = 0.3 。 （ 15 分）

B

d

26 ft

A

• 三、一均勻細長桿質量為 m ，長度為 L ，從原有靜止之水平位置（如圖示）釋放。試求當 桿子通過垂直位置時之角速度（ angular velocity ）及質量中心速度。 （ 15 分）

m

O

4

L

4

3

L

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 代號： 01030 全一張 （背面）

考試不動產經紀人、記帳士考試試題

等 別：

高等考試

類 科：

造船工程技師

科 目：

工程力學（包括靜力學、動力學與材料力學）

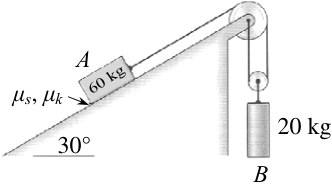

• 四、系統在纜繩繃緊的靜止狀態下釋放，質量塊 A （如圖示）接觸面之靜摩擦係數 μ s 及 動摩擦係數 μ k 分別為 0.25 及 0.20 。在忽略滑輪的質量及摩擦的條件下，試求 A 和 B 兩質量塊分別的加速度及纜繩的張力 T 。 （ 20 分）

A

30°

B

20 kg

μ

s

,

μ

k

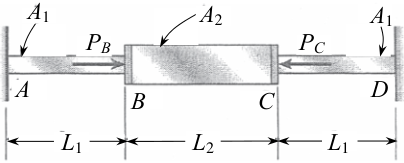

• 五、如圖所示，一兩端固定之直形桿件包含了等截面之三小段。左 ( AB ) 右 ( CD ) 段之截面積 （ cross-sectional area ）及長度分別同為 A 1 =840 mm 2 及 L 1 = 200 mm 。中間 ( BC ) 段之 截面積及長度分別為 A 2 =1260 mm 2 及 L 2 =250 mm 。負載 PB 及 Pc 分別為 25.5 kN 及 17.0 kN 。試求：

•  兩側固定端之反應力（ reaction ） RA 及 RD 。 （ 10 分）

•  中間段之軸向壓力（ compressive force ） FBC 。 （ 10 分）

A

1

A

2

A

1

B

A

C

D

L

2

L

1

L

1

PB

PC

• 六、一由三片鋼板焊接而成之鋼梁（ girder ）其斷面形狀及幾何尺寸如圖示。其中上、下 兩凸緣（ flange ）尺寸同為 300 mm × 25 mm ，中央垂直腹板（ web ）尺寸為 800 mm×16 mm 。此三片鋼板由四道連續焊道焊接連結。已知每一焊道之單位長度 容許剪力（ shear force ）為 920 kN/m 。試求此鋼梁之最大容許剪力 Vmax 。 （ 15 分）

z

y

O

25 mm

800 mm

25 mm

300 mm

16 mm

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 01050 全一張 （正面）

等 別：

高等考試

類 科：

造船工程技師

科 目：

流體力學

考試時間 ：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、無黏性流體之二維流場的速度場可表示為：

其中 i 與 j 分別代表 x 方向與 y 方向的單位向量，而此流場之流體密度為常數 ρ ，流 場壓力為 ρ ( x , y ) 。

•  試求取流體質點在 ( x , y ) = (1, 2) 的加速度。 （ 5 分）

•  試求取流場在 ( x , y ) = (1, 2) 的壓力梯度。 （ 5 分）

•  試求取流體質點在 ( x , y ) = (1, 2) 的壓力變化率 dp / dt 。 （ 5 分）

 請說明此流場是否為勢流場（ potential flow ） 。 （ 5 分）

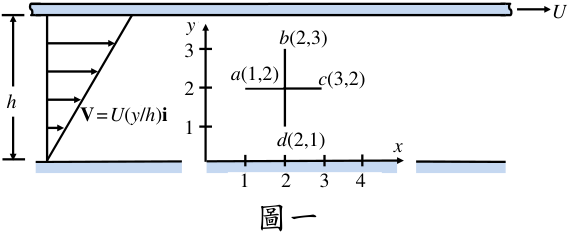

• 二、如圖一所示，兩平板間隙間有測黏流動 （ viscometric flow ） ， 其速度分布為 V = U ( y / h ) i ， 其中 U = 4 mm/sec ， h =4 mm 。在 t =0 時，線段 ac 與 bd 呈十字垂直相交。  試決定此二線段在 t = 1.5 sec 時的位置，並在 x -y 座標中畫出之。 （ 5 分）

•  試求取流體質點的旋轉角速度。 （ 5 分）

•  試求此流場的流函數（ stream function ） 。 （ 10 分）

U

U

h

1

3

2

1

3

2

4

a

(1,2)

c

(3,2)

b

(2,3)

d

(2,1)

x

y

V

=

U

(

y

/

h

)

i

h

1

2

3

4

x

y

3

2

1

V

=

U

(

y

/

h

)

i

b

(2,3)

a

(1,2)

c

(3,2)

d

(2,1)

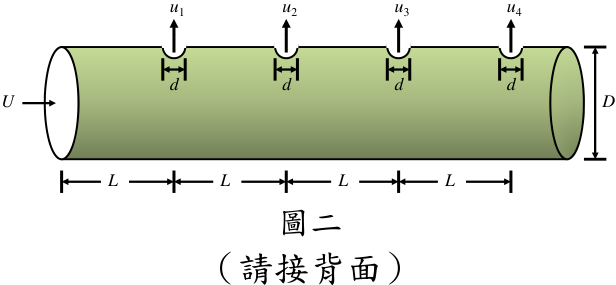

• 三、如圖二所示，一直徑為 D = 25 cm 的水平圓管右側封閉，水管平置於地面上；水流以 等均勻流速 U 自左流入。圓管上有四個相同的小圓孔，圓孔朝上，直徑皆為 d =5 cm ， 相鄰兩孔間的間距皆為 L = 200 cm ，各個圓孔有水噴出形成水柱，噴出速度分別為 u 1 、 u 2 、 u 3 、 u 4 ，相對應的水柱高度則分別為 h 1 、 h 2 、 h 3 、 h 4 。假設水不具黏滯性，且 上游入口處（離第一個圓孔的距離為 L ）的壓力比大氣壓高 2,000 Pa 。若不考慮重力 效應與管重，試求出水流的入流速度 U 、最右側圓孔之水柱高度與噴水柱施予地面 的力量。 （ 20 分）

u

u

u

u

圖二

1

2

3

4

U

D

L

L

L

L

d

d

d

d

座號：

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 代號： 01050 全一張

考試不動產經紀人、記帳士考試試題

等 別：

高等考試

類 科：

造船工程技師

科 目：

流體力學

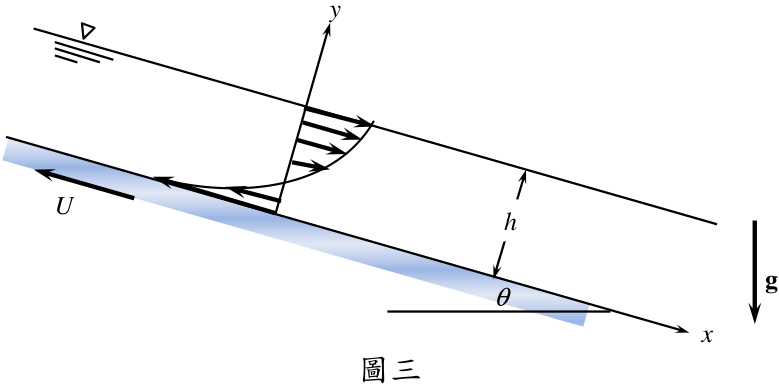

• 四、如圖三所示，在一無窮平板上有一層厚度為 h 的流體，此板沿斜面以 U 的速度往上 運動，流體同時也受到重力的影響，已知流體的密度為 ρ ，黏性係數則為 μ 。

•  試推導出此流場的速度分布。 （ 15 分）

•  若任一垂直於平板截面的流量為零，試著將 U 以其他變數來表達。 （ 5 分）

y

•  試求取此流場的流函數（ stream function ） 。 （ 7 分）

•  試求取通過 (1, 1) 的流線。 （ 7 分）

•  對於通過 (1, 1) 之流線與 (0, 5) 之流線間的流體運動，請求出 z 方向上單位寬度之流 場的體積流量。 （ 6 分）

圖三

x

U

h

g

θ

五、對於二維不可壓縮流場

（背面）

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 01060 全一張 （正面）

等 別：

高等考試

類 科：

造船工程技師

科 目：

電工學（包括電機機械）

考試時間 ：

2 小時

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、如下圖之電路，若利用一靈敏度為 25 k Ω /V 的電壓表，並將其切換在 DC 40 V 的檔 來量測 R 2 電阻兩端電壓，則電壓表顯示為何？（ 10 分）

R

2

E

1

500 k

Ω

100 V

500 k

Ω

R

1

• 二、求出下圖電路中，流經每一電阻之電流為多少？（電流由上往下流為正） （ 20 分）

R

1

R

2

R

3

6

Ω

4

Ω

12 V

2

Ω

E

2

8 V

E

1

• 三、某三相 220 V ， 60 Hz ， 6 極感應電動機，其滿載時之轉速為 1140 rpm 。若將電源頻 率降為 50 Hz ，並調整其供應電壓，使其氣隙磁通之波幅與原來 60 Hz 時相同。試求：

•  此時之供應電壓應為若干伏？（ 10 分）

•  當轉矩仍與 60 Hz 時之滿載轉矩相同時，此時之轉速為多少？（ 15 分）

四、試畫出使用反或閘、反相器、及閘所組成之閘控 D 型正反器的邏輯圖。 （ 20 分）

座號：

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 01060 全一張 （背面）

等 別：

高等考試

類 科：

造船工程技師

科 目：

電工學（包括電機機械）

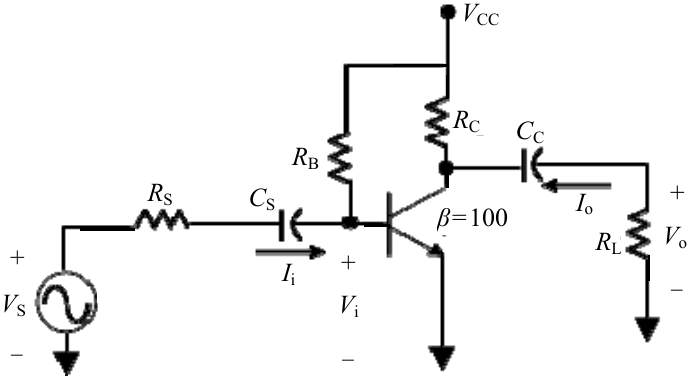

五、在下圖所示之電路中， V CC =12 V 、 R L =2.2 k Ω 、 R C =1.5 k Ω 、 R B = 240 k Ω 、 R S = 1 k Ω ，

•  電壓增益 Av = V o / V i 。 （ 10 分）



電流增益

Ai

=

I

o

/

I

i

。 （

15

分）

C C ， C S 為隔離電容，於小信號分析時可忽略不計。

V

CC

R

B

C

S

R

S

V

i

I

i

R

C

C

C

V

o

R

L

I

o

β

=100

V

S

－

－

－

105 年專門職業及技術人員高等考試建築師、

技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 01010 全一頁

等 別：

高等考試

類 科：

造船工程技師

科 目：

造船設計（包括造船原理）

考試時間 ：

2 小時

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、水翼船、滑航艇這兩類船舶產生支撐船身重量之力的原理與大油輪、散裝貨輪等大 型慢速船隻不同，請畫圖說明並以物理原理解釋支撐力的組成、產生之原理；包括 說明產生之支撐力的大小。 （ 20 分）

二、船模實驗：

•  若一油輪長 300 m ，速度 12 kt ，想在一個長 200 m 、寬 8 m 、深 4 m 的拖航水槽 進行裸船阻力實驗，請設計船模長度及測試速度。假設水槽台車速度都可以達到。 （ 7 分）

•  螺槳的無因次性能圖表有那些係數？請繪圖說明各物理量的定義。 （ 8 分）

•  一般而言，單段式葉片的螺槳效率很少超過 70% ，但是對轉螺槳卻可以，原因為 何？（ 5 分）

• 三、若螺槳的單獨實驗效率 η o = (TVa)/(2 π nQ) ，其中 T 為推力， Va 為軸向入流速度， n 為轉速， Q 為扭矩。請推導以 K-J 性能圖表上的物理量推算效率的方法。 （ 10 分）請 敘述使用系列螺槳圖表設計螺槳的步驟。 （ 10 分）

• 四、有一船長 30.0 m 、寬 5.0 m 、吃水 2.5 m ，方塊係數為 0.6 。

•  請計算其排水體積。 （ 10 分）

•  若因新港口水深限制而需將吃水改為 2.2 m ，在排水體積不變的條件下，請分別 計算  船長、方塊係數固定；  船寬、方塊係數固定的情形下，新的主要尺寸。 （ 10 分）

•  在一般情形下，上述  兩種變更設計，何種可能較佳？理由為何？（ 10 分）

五、設計與法規：

•  請列舉至少兩項最近 20 年來與環保相關的重要船舶設計發展趨勢。 （ 4 分）

•  請說明船級協會的主要任務， （ 3 分）並列舉 3 個主要船級協會及其縮寫。 （ 3 分）

（請接背面）

座號：

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 01020 全一頁

等 別：

高等考試

類 科：

造船工程技師

科 目：

輪機學

考試時間 ：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、繪圖敘述何謂再熱式循環（ Reheat Cycle ）？其相對應之 P-v （壓力 -比容）圖與 T-s （溫度 -熵）圖為何？並請導出其熱效率 η 與各過程點的溫度之關係。 （ 20 分）

• 二、燃油在柴油引擎內燃燒所產生的熱量僅部分轉換為有用之功（ Useful Work ） ，其他的 部分則為各項損失。請列出各項損失並說明之，此外也請分析各項損失所占之百分 比。 （ 20 分）

• 三、船舶動力裝置也稱 ' 輪機 ' ，是保證船舶正常航行、作業、停泊及船上人員正常工作和 生活所必需的機械設備綜合體。請敘述組成船舶動力裝置主要之五個部分並說明 之。 （ 20 分）

• 四、請敘述蒸汽渦輪機設置減速裝置之理由及減速裝置之種類。 （ 20 分）

• 五、屬船舶輔機中之甲板機械其動力方式可以區分成幾類？請分別敘述其使用時機。 （ 20 分）

（請接背面）

座號：

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 01040 全一頁

等 別：

高等考試

類 科：

造船工程技師

科 目：

船體結構學

考試時間 ：

2 小時

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、說明船體在海上受到之各種結構外力種類？如何形成？（ 20 分）

• 二、請試述在線性假設下，預估船舶航行在不規則波中之二十五年長期波浪負荷產生的 船舶結構應力反應極值的進行步驟。 （ 20 分）

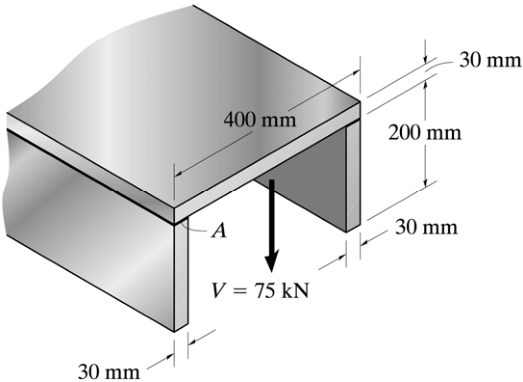

• 三、如下圖一槽型樑承受一剪力，試求槽內之最大剪力流。 （ 20 分）

• 四、一艘箱型駁船（ Barge ） ，船長 100 m ，船寬 30 m ，分成五個等長貨艙，共裝載 7000 噸的貨物：第一艙： 2000 噸；第二艙： 1500 噸；第三艙： 0 噸；第四艙： 1500 噸； 第五艙： 2000 噸，本船在淡水中吃水為 3 m ，請計算並繪出本船之剪力及彎矩曲線， 並求出本船發生最大彎矩之位置？（ 20 分）

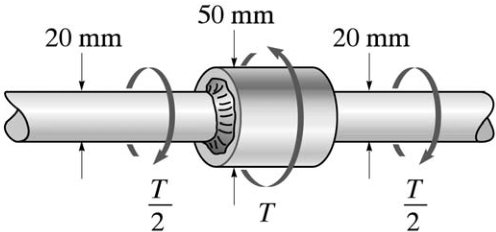

• 五、如下圖鋼料的容許剪應力為 τ allow = 8 MPa 。若這些構件以半徑 r =4 mm 的填角銲連 接，試求可作用的最大扭矩 T 。 （扭轉應力集中因數 K=1.25 ） （ 20 分）
