104年 高考二級 電力工程｜歷屆考題全文（機器抽取）
104年公務人員高等考試一級暨二級考試電力工程類科歷屆試題，含憲法與英文、國文（作文、公文與測驗）、電力系統等 6 科。
共 6 份考卷｜資料來源：依政府資料開放授權條款（OGDL）第 1 版利用，資料集：考選部歷屆試題（data.gov.tw dataset 170565），104 年。
本頁文字由 PDF 機器抽取，可能有辨識誤差，僅供搜尋參考，請以官方原始檔案為準。
免費登記製作需求｜🚀 前往「104年 高考二級 電力工程」下載頁｜所有公開題庫
憲法與英文
下載：題目
官方不公布申論答案
104 年公務人員高等考試一級暨二級考試試題 代號 ： 20110-22710
等 別： 高考二級
類 科： 各類科
科 目： 憲法與英文
考試時間：
2 小時
- ※注意：
禁止使用電子計算器。
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。 請以黑色鋼筆或原子筆在申論試卷上作答。
-
一、為保障人民自由權利，就其限制除依憲法第 23 條應符法律保留、比例原則外，晚 近司法院大法官解釋更強調應踐行「正當法律程序」與「正當行政程序」，請分別 回答下列：
-
正當法律程序內容有那些？試扼要說明之；（ 10 分）
-
大法官解釋中針對「司法審理程序」強調「正當法律程序」有那些解釋？試舉二 例並說明之；（ 8 分）
-
大法官解釋中針對「行政程序」強調「正當行政程序」有那些解釋？試舉二例並 說明之。（ 8 分）
-
二、司法獨立即審判獨立，為了確保法官審判獨立，憲法本文，增修條文與司法院大法 官解釋曾分別從法官的身分（ 8 分），法官的職務（ 8 分），與法院（司法）的預 算（ 8 分）等角度予以制度性設計與解釋，試分別說明之。
三、英譯中：
South-East Asia's low-cost airlines have gone from feast to famine. In just ten years, lowcost carriers' share of the region's aviation market has soared from almost nothing to 58%. The rise of low-cost carriers reflects the demand for flying in an increasingly well-off part of the world. However, the expansion of airlines' capacity seems to be getting ahead of the growth in demand. Hence, some low-cost carriers have to struggle filling their seats. （ 10 分）
四、中譯英：
韓國昨日表示，正密切監控首爾東部一家醫院，擔憂恐有數百人可能已經暴露在中 東呼吸症候群（ MERS ）之下。一位 70 歲婦女在探望另一家醫院裡受感染的親戚時 感染到 MERS ，並且恐怕已經將病毒傳播到新的地區。官員說，因為新區域可能會 有新的病例發生，所以 MERS 的爆發是否會減弱現在仍言之尚早。（ 10 分）
※提示 首爾：
Seoul
中東呼吸症候群：
Middle East respiratory syndrome (MERS)
五、英文作文：（ 30
分）
Write an English essay of about 250 words to address the following ：
Millions of people will go hungry due to climate change. Food production worldwide reduces by 2 per cent per decade, according to the latest scientific report. Climate change has become the biggest threat to our chances of winning the fight against hunger.
座號：
國文（作文、公文與測驗）
代號：
20120
| 22720
頁次：
4 － 1
104 年公務人員高等考試一級暨二級考試試題
等 別：高考二級
類 科：各類科
科 目：國文（作文、公文與測驗）
考試時間：
2 小時
※注意：禁止使用電子計算器。
甲、作文與公文部分：
請以黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。 不得於試卷上書寫姓名或入場證號。
一、作文：（ 60
分）
「明哲保身」一詞，出自《詩·大雅·烝民》：「既明且哲，以保其身」，是 讚賞周朝卿士仲山甫的德行。明哲是通達天下的事理，先於大眾知天下的事； 保身是指順於理而不誤進退。唐朝白居易的文章也有「明哲保身，進退始終， 不失其道」。總之，這句話在表示具有優越的智慧而懂道理，能正確判斷，對 進路的選擇不會錯誤。但至今日，這四個字反而成為一種因怕連累自己而迴避 原則鬥爭的處世態度。未來擔任公務人員的你，如何看待此四字。試以「明 哲保身」為題作文一篇，文白不限，長短不拘。
二、公文：（ 20 分）
為解決日益嚴重的電信詐欺問題，內政部警政署自 93 年成立「 165 反詐騙諮詢 專線」，迄 104 年 7 月為止，受理民眾來電 632 萬 9,323 通、檢舉 221 萬 784 件、報案 11 萬 9,727 件。民眾財物損失，以 95 年財損金額新臺幣 185.9 億餘 元為最高， 103 年財損金額降至新臺幣 33.8 億餘元，足見已有成效，惟仍有加 強防範的必要。試擬內政部警政署致各直轄市政府及各縣市政府函，繼續加強 宣導「 165 反詐騙諮詢專線」，期能避免民眾受騙而衍生社會問題。
座號：
乙、測驗部分：（ 20
分） 代號：
2201
本測驗試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。 共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。
-
列子寓言中的「疑人盜斧」，言亡斧者「俄而抇其谷而得其斧。他日復見其鄰人 之子，動作態度，無似竊斧者。」
-
其中「俄而」的意思與下列那一選項中的「 」不同？
-
「驟然」臨之而不驚，無故加之而不怒
-
君子也者，道法之總要也，不可「少頃」曠也
-
同行皆狼狽，余獨不覺。「已而」遂晴，故作此詞
-
今上即位「未幾」，並無失德，汝欲廢嫡立庶，非反而何
-
「死神將聖品擠滿在嘶喊的大理石上 / 給昇滿的星條旗看 給不朽看 給雲看 / 麥堅利堡是浪花已塑成碑林的陸上太平洋 / 一幅悲天泣地的大浮雕 掛入死亡最 黑的背景 / 七萬個故事焚毀於白色不安的顫慄 / 神都將急急離去 星也落盡 / 你們是 那裡也不去了 / 太平洋陰森的海底是沒有門的」（羅門〈麥堅利堡〉）
詩人羅門於註解提到「麥堅利堡是紀念第二次大戰期間七萬美軍在太平洋地區戰 亡」。古典文學同樣有許多關於戰爭的詩作，其中有感嘆人的悲慘命運，亦有高 昂進取的讚頌之作。下列文句的關懷，何者與羅門〈麥堅利堡〉的差距最大？
-
家鄉既盪盡，遠近理亦齊。永痛長病母，五年委溝谿。生我不得力，終身兩酸 嘶。人生無家別，何以為蒸黎（杜甫〈無家別〉）
-
馬毛帶雪汗氣蒸，五花連錢旋作冰。幕中草檄硯水凝。虜騎聞之應膽懾，料知 短兵不敢接，車師西門佇獻捷（岑參〈走馬川行奉送封大夫出師西征〉）
-
戰城南，死郭北，野死不葬烏可食。為我謂烏，且為客豪。野死諒不葬，腐肉 安能去子逃。水深激激，蒲葦冥冥。梟騎戰鬥死，駑馬徘徊鳴（《漢鼓吹鐃歌 十八曲．戰城南》）
-
淮左名都，竹西佳處，解鞍少駐初程。過春風十里，盡薺麥青青。自胡馬窺江 去後，廢池喬木，猶厭言兵。漸黃昏、清角吹寒，都在空城（姜夔〈揚州慢． 淮左名都〉）
-
下列《孟子》一書中的言論，何者是君王最足以得民心的作為？
-
犧牲既成，粢盛既潔，祭祀以時
-
所欲，與之聚之；所惡，勿施
-
得志，與民由之；不得志，獨行其道
-
苟得其養，無物不長；苟其失養，無物不消
|
|
22720
頁次：
4 － 3
- 「我們必須知道，民主僅是架構，承載的主體還是人，人若無完善自我品德之心， 制度的良窳必受影響，因為道德不僅僅利己，也是利他的必要手段。徒有民主形 式，只會讓社會易受暴戾之氣影響，讓人行為舉止乖張，只知「民主之理」，卻 無「人文之禮」。我們雖然知道要以理來說服人之外，其實更要知道以禮來服人 心。如此，我們才能在民主制度底下，逐漸積累出具有豐富人文內涵的社會。」 （楊仁賢〈政治需要道德嗎？〉）
下列敘述，何者與上文文意相符？
制度比人重要
利他比利己重要
- 政治比道德重要
人文之禮比民主之理重要
- 王昶雄〈「阮若打開心內的門窗」情懷〉：「靈感告訴我一個問號，假如我們內 心深處也有一扇扇『無形』的門窗，那麼該怎樣辦呢？那個時候，必須把『心門』 和『心窗』打開，從象牙塔裡跳出來，開開眼界。要是那樣，第一，一定會看見 平生想要看的東西；第二，將可以突破自我，不斷地更新、進步。第三，人與人 之間便會推誠相與，那麼，社會有的是一片和諧，不再有欺騙和暴戾之氣了。如 此這般，如果打開心靈的門窗，就會看見什麼念頭，很自然地出現了。」
根據本文，下列選項何者是作者最鼓勵的生活態度？
-
擇善固執
-
不忮不求
-
開闊胸襟
-
慎獨存誠
-
鄭人游于鄉校，以論執政。然明謂子產曰：「毀鄉校，如何？」子產曰：「何為？ 夫人朝夕退而游焉，以議執政之善否。其所善者，吾則行之；其所惡者，吾則改 之。是吾師也，若之何毀之？我聞忠善以損怨，不聞作威以防怨。豈不遽止？然猶 防川，大決所犯，傷人必多，吾不克救也。不如小決使道，不如吾聞而藥之也。」 （《左傳．襄公三十一年》）
本文關於子產執政的態度，下列敘述何者錯誤？
-
防患未然，不以威權武力服眾
-
慎思明辨，不受旁人意見左右
-
重視輿論，虛心聽取人民意見
-
重視教育，反對鄉里毀去學校
縱情於博弈玩樂
-
專注於博覽群書
-
強調護生養性的重要
-
肯定君子、小人皆有殉道精神
|
-
鄭子產有疾，謂子大叔曰：「我死，子必為政，唯有德者，能以寬服民，其次莫 如猛。夫火烈，民望而畏之，故鮮死焉；水懦弱，民狎而翫之，則多死焉。」 本文主旨，最接近下列何者？
-
苛政猛於虎
-
嚴刑峻法多有流弊
-
實施德政不易
-
為政以德，如眾星拱之
-
子張曰：「何謂四惡？」子曰：「不教而殺謂之虐；不戒視成謂之暴；慢令致期 謂之賊；猶之與人也，出納之吝，謂之有司。」（《論語．堯曰》）
在孔子回答的四惡中，「慢令致期」指的是那種人？
-
為人苛求成功，為達目的不計代價、不論手段
-
要求不符理性，限時辦事卻不給予充分的時間
-
態度傲慢無禮，經常抗命行事，以致闖禍誤事
-
做事推諉拖延，總要等到最後一刻才完成工作
依下文回答第 題至第 題
臧與穀二人相與牧羊，而俱亡其羊。問臧奚事，則挾筴讀書；問穀奚事，則博塞以 遊。二人者，事業不同，其於亡羊均也。伯夷死名於首陽之下，盜跖死利於東陵之 上。二人者，所死不同，其於殘生傷性均也，奚必伯夷之是而盜跖之非乎！天下盡殉 也。彼其所殉仁義也，則俗謂之君子；其所殉貨財也，則俗謂之小人。其殉一也， 則有君子焉，有小人焉；若其殘生損性，則盜跖亦伯夷已，又惡取君子小人於其間 哉！
牧羊人穀之所以亡其羊的原因是：
-
忘情於塞外風光
-
徜徉於田園山水
上文的主旨是：
-
破除名利的迷思
-
質疑伯夷的君子之名
電力系統
下載：題目
官方不公布申論答案
等 別： 高考二級
類 科： 電力工程
科 目： 電力系統
考試時間：
2 小時
※注意： 可以使用電子計算器，試題作答須詳列解答過程。
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。 請以黑色鋼筆或原子筆在申論試卷上作答。
-
一、某一電力系統之匯流排相序阻抗矩陣（如下所示），試求發生不同類型故障事故時， 匯流排之相電壓 a V ， b V 及 c V ；假設故障前電壓為 1.0 （標么）。（每小題 10 分， 共 30 分）
-
類型一：於匯流排
4 （ Bus 4 ）發生單相接地故障。
-
類型二：於匯流排 3 （ Bus 3 ）發生兩相接地故障。
-
類型三：於匯流排 2 （ Bus 2 ）發生線間短路故障。
-

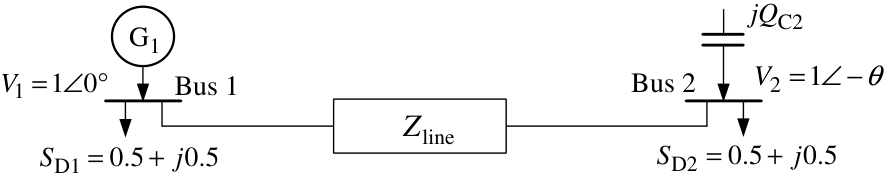

二、某系統之兩匯流排各供應負載 D1 S 及 D2 S ，且其負載需求量均為（ 0.5 0.5 j + ）標么； 其中，匯流排 1 （ Bus 1 ）連接 1 部發電機 1 G ，匯流排 2 （ Bus 2 ）連接 1 只電容器 2 C ， 線路阻抗為 0.1) (0.01 line j Z + = 標么，試求此電容器輸出虛功率 C2 Q 應為多少，方能 使電壓 2 V 提升為 1.0 標么；並試求此時發電機 1 G 輸出功率 G1 S 及匯流排 2 （ Bus 2 ） 之電壓角度 2 V ∠ 各為多少？（ 25 分）
line
Z
C2
jQ
Bus 2
Bus 1
1
G
°
= ∠
0
1
1
V
0.5
0.5
D1
j
S
=
= ∠-θ
1
2
V
0.5
0.5
D2
j
S
=

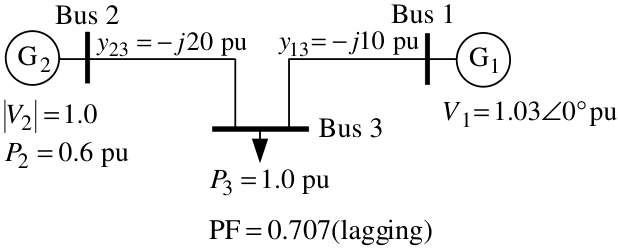

- 三、某電力系統以 3 個匯流排及 2 部發電機組成，如下圖所示。請利用快速解耦電力潮 流法（ fast decoupled power flow method ），試求兩次疊代後 [ ] 2 k = ，匯流排 3 （ Bus 3 ） 電壓值（標么）及其角度（徑度），以及匯流排 2 （ Bus 2 ）電壓角度（徑度）； 假設初始值為 ° ∠ 0 1 （標么）。（ 25 分）
pu
0
1.03
1
°
∠
=
V
2
G
1
G
Bus 1
Bus 2
Bus 3
20 pu
23
j
y
= -
10 pu
13
j
y
= -
1.0 pu
3
=
P
0.707(lagging)
PF
=
1.0
2
=
V
0.6 pu
2
=
P
座號：
等 別： 高考二級
類 科： 電力工程
科 目： 電力系統
- 四、某電力系統之 3 部發電機組，共同供應 550 MW 負載需求，其燃料成本函數分別如 下式；其中， 1 P 、 2 P 及 3 P 為發電量（ MW ），試求：（每小題 10 分，共 20 分）
2 1 1 1 0.008 5.0 290 P P C + + = ($/h/MW) 300 100 1 ≤ ≤ P
2 2 2 2 0.009 5.5 270 P P C + + = ($/h/MW) 350 200 2 ≤ ≤ P
2 3 3 3 0.007 4.5 300 P P C + + = ($/h/MW) 400 175 3 ≤ ≤ P
-
在不考慮發電機組限制下，各機組發電量為多少？
-
在考慮發電機組限制下，各機組發電量為多少？
控制系統
下載：題目
官方不公布申論答案
等 別： 高考二級
類 科： 電力工程
科 目： 控制系統
考試時間：
2 小時
※注意： 可以使用電子計算器。
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。 請以黑色鋼筆或原子筆在申論試卷上作答。
一、有一動態系統之方程式如下所示：
其中輸入為 u ( t ) ，輸出為 y ( t ) ，求
-
此系統之轉移函數（ transfer function ）為何？（ 10 分）
-
此系統之極點（ pole ）與零點（ zero ）為何？（ 5 分）
-
此系統之脈衝響應（ impulse response ）為何？（ 10 分）

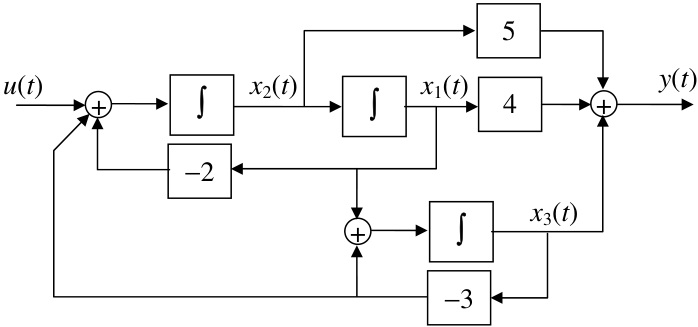

二、一動態系統之方塊圖如下所示：
u
(
t
)
y
(
t
x
3
(
t
)
∫
4
x
2
(
t
)
∫
2
x
1
(
t
)
∫
5
3
)
其中 x 1 ( t ) 、 x 2 ( t ) 與 x 3 ( t ) 為狀態變數，輸入與輸出分別為 u ( t ) 與 y ( t ) 。 若以狀態空間描述法表示，可寫為
-
方陣 A ，行向量 b 與列向量 c 各為何？（ 10 分）
-
此系統是否具有可控性？（ 5 分）
-
此系統之轉移函數為何？（ 10 分）
座號：
等 別： 高考二級
類 科： 電力工程
科 目： 控制系統
三、有一單位負回授系統，具開迴路轉移函數 0 1 2 2 3 ) ( a a s s a s K s G + + + =
當 0 ≥ K 時，其根值軌跡如下圖所示：
2
1 0
-
求 2 a 、 1 a 與 0 a 各為何？（ 5 分）
-
當系統之根值為純虛根時， = K ？（ 8 分）
-
當系統之根值為重根時，求此重根為何？ = K ？（ 12 分）
四、考慮下列之負回授系統：
G
(
s
)
r
(
t
)
y
(
t
K
e
(
t
)
-
當 0 = K 時，系統是否穩定？請說明判斷之依據。（ 5 分）
-
當系統穩定時， K 的範圍為何？（ 10 分）
-
在穩定的條件下，當 1 ( ) = t r 時，穩態誤差 ) ( ∞ e 的範圍為何？（ 10 分）
)
電力電子
下載：題目
官方不公布申論答案
等 別： 高考二級
類 科： 電力工程
科 目： 電力電子
考試時間：
2 小時
-
※注意： 可以使用電子計算器。
-
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。 請以黑色鋼筆或原子筆在申論試卷上作答。
-

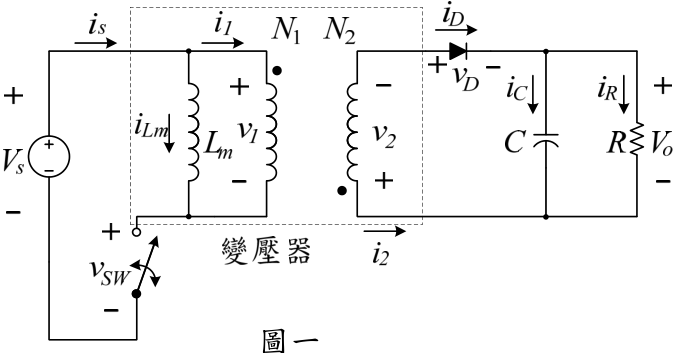

一、如圖一所示之返馳式轉換器（ Flyback Converter ）工作於連續導通模式下：
-
請分別繪出開關導通及截止時之等效電路。（ 6 分）
-
請繪出磁化電感 m L 之電壓 1 v 及電流 Lm i 波形。（ 6 分）
-
求開關之耐壓 及二極體 之耐壓 （以電路中之變數表示）。（ 8 分）
請推導其輸出電壓（ ）與輸入電壓（ ）之轉換比。（ 10
- sw v D D v o V s V 分）
圖一
-

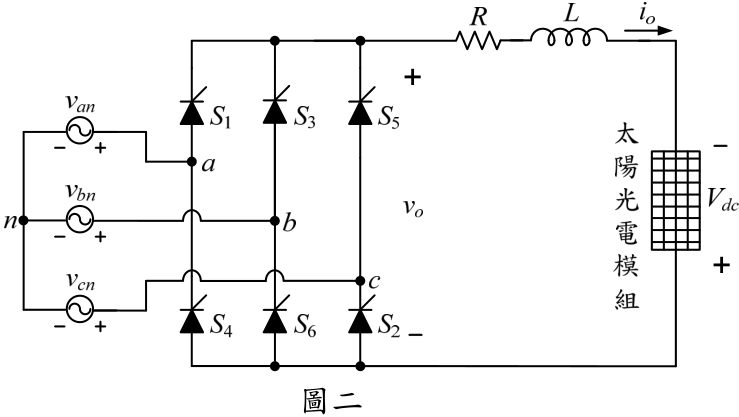

二、如圖二所示之三相全控整流器主電路，若輸入電壓為三相平衡電源，且線電壓之有 效值為 220 Vrms ， 60 Hz ，負載為 Ω = 15 R ，電感 L 及太陽光電模組之串聯組合，假 設電感 L 大到足以使電流連續且可視為直流定值，並假設太陽光電模組有足夠之發 電能力，則：
-
若 V Vdc 0 = （未接太陽光電模組）時，求欲產生 10 A 平均負載電流所需之觸發 延遲角。（ 10 分）
-
若 V Vdc 300 = ，當觸發延遲角 ° = 120 α 時，求由太陽光電模組回送至交流電源之 功率及電阻所吸收之功率。（ 15 分）
圖二
座號：
等 別： 高考二級
類 科： 電力工程
科 目： 電力電子
-

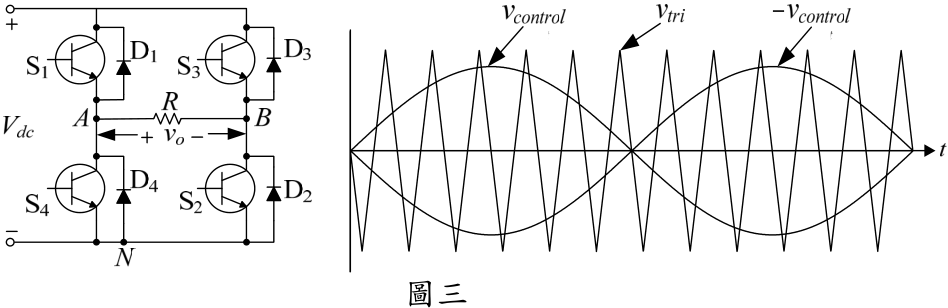

三、如圖三所示之單相全橋式變流器（ Full-Bridge Inverter ），若採單極性（ Unipolar ） SPWM 切換方式，則 A 、 B 兩臂上開關之動作可分別由三角波 tri v 與 control v 及 tri v 與 control v -之比較結果來決定，請回答下列問題：
-
與雙極性（ Bipolar ）切換方式比較，採單極性切換之優點為何？（ 5 分）
-
4 1 ~ S S 各開關之導通與截止如何由載波信號 tri v 和調變波信號 control v 及 control v -決定？ （ 4 分）
-
有那幾種開關導通組合？又在各種開關導通組合下，其輸出電壓 o v 分別為何？ （ 8 分）
-
由圖示中可得此變流器之頻率調變比 f m 為多少？又其輸出電壓 o v 之最低次諧波 為幾階？（ 8 分）
圖三
-
四、 何謂同步整流器？其在電源供應器中採用之主要目的為何？（ 5 分）
-
何謂湧浪電流（ Inrush Current ）？如何加以限制？（ 5 分）
-
切換式轉換器之輸出濾波電容的等效串聯電阻（ ESR ）對轉換器之輸出有何影響？ （ 5 分）
-
請繪出 IGBT 功率半導體元件之符號，並分別說明如何控制其導通及截止。（ 5 分）
電機機械
下載：題目
官方不公布申論答案
等 別： 高考二級
類 科： 電力工程
科 目： 電機機械
考試時間：
2 小時
-
※注意：
-
可以使用電子計算器。
-
不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。
-
請以黑色鋼筆或原子筆在申論試卷上作答。
一、如圖一所示之電磁裝置：
-
其鐵心之 i φ ↔ 特性若以磁滯迴線表之，以及以磁化特性曲線近似表之，分別繪 出其激磁支路等效電路。激磁電壓之頻率提高時，磁滯迴線之形狀如何改變。 （ 6 分）
-
鐵心之相對導磁係數 2500 = r μ ， H/m 10 4 7 0 -× = π μ ，鐵心截面積為 4cm 4cm × ， 鐵心磁路平均長度為 40 cm ，如所需之磁化電感為 10 mH ，求線圈匝數 N 。（ 6 分）
-
如鐵心具有一氣隙，長度為 2mm = g ，忽略鐵心之磁阻，如所需之磁化電感亦為 10 mH ，求線圈匝數 N 。（ 6 分）
)
(
t
v
)
(
t
φ
( )
t
i
圖一

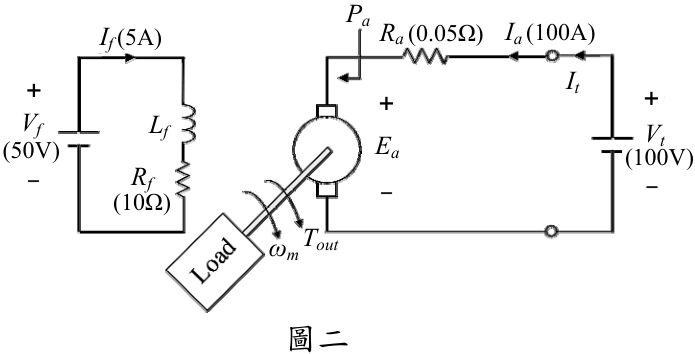

二、如圖二所示之它激直流馬達，其運轉於 1000 rpm 下之旋轉損失為 500 W ：
-
求此馬達之效率。（ 5 分）
-
求此馬達之輸出轉矩 out T （ N-m ）。（ 5 分）
-
繪出直流至直流轉換器（ DC-DC converter ），提供 t V 以使此馬達具正反轉及再生 煞車功能。（ 5 分）
-
繪出它激直流馬達與差複激直流馬達之 a m I ω ↔ 於同一圖中； 繪出它激直流 發電機與差複激直流發電機之 a t I V ↔ 於同一圖中。（ 5 分）
圖二
Tout
ω
m
Ea
Vt
(100V)
I
a
(100A)
Ra
(0.05
Ω
)
Lf
Rf
(10
Ω
)
I
f
(5A)
Pa
I
t
(50V)
Vf
座號：
等 別： 高考二級
類 科： 電力工程
科 目： 電機機械
三、有一單相變壓器 10 kVA, 2000/100 V, 60 Hz ：
-
其於額定頻率及額定電壓下之鐵損為 100 W ，而於（ 1/4 ）額定負載及單位功率因 數下之效率為 0.956 ，求其額定負載下之銅損。（ 5 分）
-
求功率因數 1.0 cos θ = 下之最大效率 max η 。（ 5 分）
-
將此傳統變壓器接成 2000 V/2100 V 之自耦變壓器，求其額定功率。（ 3 分）
-
一個 Y Δ 接三相四線式配電系統，其二次側之三個單相迴路供給相同之非線性 負載，如 180 (A) 5sin 2 60 20sin 2 t t i a π π + = ，求流於中性線上之電流。（ 3 分）
-
四、一部三相線繞式感應馬達（ 460 V, 6-pole, 60 Hz ），其轉子之相線圈電阻為 Ω 0.2 2 ′ = R ，轉子短路下，供給 100 N-m 之定轉矩負載，運轉於 1140 rpm ，忽略旋 轉損失。
-
此馬達於市電三相電源額定電壓及頻率（ 460 V, 60 Hz ）供電下，求外加之轉子相 線圈電阻 e R 2 ′ ，以使轉速成為 1000 rpm ，並求此時之氣隙功率。（ 8 分）
-
此馬達以變頻器供電運轉於 1140 rpm ，如含 5 次諧波電流，求其轉差率 5 s ，電磁 產生轉矩為正或負。（ 3 分）
-
繪出此馬達於下列條件下之轉矩 -轉速（ n T ↔ ）特性曲線於同一圖中： （ 460 V, 60 Hz ）； （ 230 V, 30 Hz ）； （ 460 V, 90 Hz ）。（ 6 分）
-
此馬達以原動機驅動其轉子當成變頻發電機，轉子線圈經滑環輸出變頻之電壓， 如定子電樞激勵之市電三相電源為 60Hz 1 = f ，輸出頻率欲為 20Hz 2 = f ，求原動 機之驅動速度（ rpm ）。（ 3 分）
-
五、 感應機及同步機於定子及轉子結構上有何差異？（ 4 分）
-
有一工廠具有兩部感應馬達，每部操作於 4.4 kV/60 Hz, 500 kV A, 400 kW, 300 kV AR 。 其中一部換成 4.4 kV/60 Hz, 2-pole, 450 kV A 之隱極式（ Non-salient pole ）同步馬達， 輸出相同之實功，虛功可調，在額定 450kVA 下，求此工廠之最佳功率因數。 此同步馬達為 Y接， / phase 15 0, Ω = = s a X R ，求此時之激磁電壓 f f f E E ∠δ = 。 （ 8 分）
-
∠δ = 。
-
如令此同步馬達之輸出實功相同，但功率因數為 1 ，求此時之激磁電壓 f f f E E （ 4 分）
何謂直流無刷馬達（ Brushless DC motor, BDCM ）。（ 4 分）
- 六、有一步進馬達： 4相，定子齒數 8 = s N ，轉子齒數 6 = r N ： 求步進角； 如時鐘 脈波之頻率為 600 Hz ，採全步驅動方式，求轉子轉速為多少 rpm 。（ 6 分）
