109 年特種考試地方政府公務人員考試試題

代號：

40110-44110

頁次：

3

－

1

等

別：四等考試

類

科：各類科

科

目：國文（作文、公文與測驗）

考試時間：

2 小時

※注意：禁止使用電子計算器。

甲、作文與公文部分：甲、申論題部分：

 請以藍、黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。  不得於試卷上書寫姓名或座號。

一、作文：（ 60 分）

上世紀七十年代，美國前衛藝術家安迪．沃荷曾說：「在未來，每個 人都可以成名十五分鐘。」環視今日網路發達、通訊便捷的時代，這 個預言顯然成真了。任何人都可以藉由網路的「自媒體」輕易發表言 論，製作影像，散播訊息，博取眾人的眼球，衝高網路聲量，登上新 聞版面，暴得極大的知名度。但是古人告誡我們：「上士忘名，中士 立名，下士竊名。」讀書人立身行事，成「名」有道，各有不同，可 以辨別其「實」的高下境界。請以「如何看待成名這件事」為題， 舉所見實例，作文一篇，申述其中的道理。

二、公文：（ 20 分）

臺灣四面環海，海洋資源豐富，適合發展海洋文化。行政院於民國 107 年 4 月設置海洋委員會，積極推廣海洋事務及海洋教育活動，提升國 人知海、親海、愛海等意識。海洋委員會海巡署規劃於明（ 110 ）年 7 至 8 月間辦理「青春啟航，縱情海洋」學生體驗營共 6 梯次（分 3 天 2 夜、 2 天 1 夜各 3 梯次），提供國內大專院校、高級中等學校、 國民中學之學校學生參加，以培養青年學子海洋思維，促進向海發展 興趣與熱誠。本項活動已於今（ 109 ）年 00 月 00 日函報海洋委員會 核定同意辦理。相關活動內容及報名網址，須請教育部協助發布訊 息，周知有關學校鼓勵學生踴躍參加。請依照上述內容，試擬海洋委 員會致教育部函。

座號：

乙、測驗部分：（ 20 分）

代號： 1401

•  本測驗試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

• 1 下列選項，最能表達「學習不求甚解」的是：

•  忍氣吞聲

•  生吞活剝

• 2 下列各文句的解說，何者錯誤？

•  「黃鐘毀棄，瓦釜雷鳴」 ：比喻賢才不受重用，小人竊據高位

•  「舟覆乃見善游，馬奔乃見良御」 ：比喻工欲善其事，必先利其器

•  「榮寵旁邊辱等待，困窮背後福相隨」 ：意謂物極必反、禍福相倚

•  「靡不有初，鮮克有終」 ：諷刺人們行事多虎頭蛇尾，無法有始有終

• 3 下列楹聯，何者適用於武聖關公廟？

•  若不回頭，誰替你救苦救難；如能轉念，何須我大慈大悲

•  善報惡報遲報速報終須有應報；天知地知子知我知何謂無人知

•  清夜讀春秋，一點燭光燦今古；孤州伐吳魏，千秋浩氣貫乾坤

•  集群聖之大成，振玉聲金，道通中外；立萬世之師表，存神過化，德合乾坤

• 《列子．天瑞》 ： 「天地無全功，聖人無全能，萬物無全用。故天職生覆，地職形載，

• 4 聖職教化，物職所宜。」根據上文，下列選項最符合意旨的是：

•  恪守本分，各盡其職

•  命受於天，順乎自然

•  天賦性命，雨露均霑

•  上天下地，無所不能

• 5 卞莊子欲刺虎，館豎子止之，曰： 「兩虎方且食牛，食甘必爭，爭則必鬬，鬬則大者 傷，小者死，從傷而刺之，一舉必有雙虎之名。」卞莊子以為然，立須之。有頃， 兩虎果鬬，大者傷，小者死。莊子從傷者而刺之，一舉果有雙虎之功。 （ 《史記．張 儀列傳》 ）

下列選項，最符合本文意旨的是：

•  借花獻佛，一舉兩得

•  兩虎相爭，必有一傷

•  螳螂捕蟬，黃雀在後

•  鷸蚌相爭，漁翁得利

• 6 《淮南子．說山》 ： 「蘭生幽谷，不為莫服而不芳；舟在江海，不為莫乘而不浮；君子 行義，不為莫知而止休。」根據上文，下列選項最切近旨意的是：

•  為所當為，不求顯名

•  多行不義，自取其辱

•  急功近利，禍害必至

•  因材施教，長善救失

•  半吞半吐

•  巴蛇吞象

• 7 臨皐亭下八十數步，便是大江，其半是峨嵋雪水，吾飲食沐浴皆取焉，何必歸鄉哉！ 「江山風月，本無常主，閑者便是主人。」

依據上文，下列選項何者與「」內文句意義最相近？

•  月景尤不可言，花態柳情，山容水意，別是一種趣味

•  長煙一空，皓月千里，浮光躍金，靜影沉璧，漁歌互答，此樂何極

•  浩浩乎如馮虛御風，而不知其所止；飄飄乎如遺世獨立，羽化而登仙

•  惟江上之清風，與山間之明月，是造物者之無盡藏也，而吾與子之所共適

• 8 「成功的藝術品不僅具有歷史性，同時也具有開放性。它隨著時代，隨著讀者觀眾而 不斷更新，不斷展示出新的意味。」

下列選項，何者最接近本文意旨？

•  放寬觀眾詮釋空間的限制能提高藝術品的水準

•  年代久遠的藝術品價高的原因在於累積新意味

•  成功的藝術品不斷在觀眾的閱讀中展現新生命

•  開放性與歷史性對藝術品的成功與否缺一不可

• 9 「張潮說『胸懷丘壑，城市無異山林；興寄煙霞，閻浮有如蓬島』時，他所強調的， 也無非就是一份生活上的藝術與閒情。閻浮為佛家語，指的是塵世、人間的意思。 語云： 『大隱隱朝市，小隱隱山林』 --在種種惱人與充滿誘惑的環境中，猶能不受 影響，甘之如飴，恬淡自持的人，非『大』而何？至於山林軼居之輩，潛隱避世， 當然只好以『小』稱之了。」

下列選項，何者最符合本段文字的主旨？

•  說明軼居山林、潛隱避世只是小隱  能恬淡自持的人，才是真正的大隱

•  隱居山林才能真正享受生活的閒情  人應超越環境之上，作自我的主宰

• 10 「故宮啟動了網路通路，原來塵封在故宮庫房內的文物，可以透過數位典藏方式成為 你我的收藏， 2006 年開張的『故宮線上精品』 ，成為故宮六十五萬件收藏文物展開長 尾行銷的新路徑， 『 Old is New 』計畫則是鼓勵年輕設計師結合故宮文物元素，開發 具當代美感的新商品。」

本文的要旨在於：

•  營造古物新品味能拓展行銷

•  提供年輕設計師的工作機會

 故宮應負起提升美學的責任

 鼓勵網路銷售取代實體店面

109 年特種考試地方政府公務人員考試試題

代號：

2401

頁次： 4 － 1

等

別：四等考試

類

科：各類科

科

目：法學知識與英文（包括中華民國憲法、法學緒論、英文）

考試時間：

1 小時

座號：

※注意：

 本試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 50 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題上作答者，不予計分。

•  禁止使用電子計算器。

• 1 依司法院大法官解釋，憲法第 8 條第 1 項所規定之「司法機關」 ，係指下列何者而言？

•  與憲法第 77 條規定之司法機關相同

 指最高法院、最高行政法院及所屬各級法院

•  除憲法第 77 條規定之司法機關以外、尚包括檢察機關在內

•  憲法第 77 條規定之司法機關及司法院大法官

• 2 監察院對於下列何者得提出糾正案，促其改善？

 行政院及其有關部會  考試院

•  司法院

 立法院

• 3 依司法院釋字第 627 號解釋，關於總統之刑事豁免權，下列敘述何者錯誤？

 總統之刑事豁免權為一種暫時性之程序障礙

•  總統任職期間，除犯內亂或外患罪外，不得開始以其為犯罪嫌疑人之偵查程序

•  檢察官因他人刑事案件而發現總統有犯罪嫌疑時，得為必要之證據保全

•  副總統亦享有此豁免權

• 4 依司法院大法官解釋意旨，大學生因行為不檢被學校記小過一次，學生有何救濟管道？



僅能向學校申訴

 直接提起行政訴訟

• 5 下列何者不屬於參政權之保障範圍？

 擔任國立大學教師  擔任村里長

 向學校申訴後，提起訴願，但不得提起行政訴訟  得提起行政爭訟

•  擔任直轄市議會議員  擔任政務官

• 6 依司法院大法官解釋，下列何者不屬於課予人民財產權負擔一定社會義務的情形？



祭祀公業條例施行前已存在之祭祀公業，縱其規約禁止女性子孫為派下員，規約仍有效力



人民攜帶一定數額以上外幣出入國境須申報登記，違反者應予沒入

•  禁止建築物所有人在自家騎樓設攤

•  要求菸商應於菸品外包裝以中文標示菸品所含之尼古丁及焦油含量

• 7 依司法院釋字第 557 號解釋，關於行政機關提供宿舍予所屬人員任職期間居住，下列敘述何者正確？  其居住係公務人員俸給支付之一部分，受財產權保障

•  為安定現職人員生活屬行政機關管理財務之權限行為

•  居住之公務人員調職或退休後，基於信賴保護原則，行政機關仍不得回收



行政機關要求居住之公務人員或其眷屬搬出，基於居住及遷徙自由保障，須有法院判決始可執行之

• 8 下列何者未違反憲法保障之宗教自由 ?

•  政府機關撥款補助特定宗教團體之祭拜典禮

•  土地稅法規定，各種不同宗教信仰之宗教用地，一律減免土地稅

•  要求公務員履歷上須填具宗教信仰

•  立法院決議將特定宗教之慶典日列為國定假日

• 9 依憲法本文規定，下列何者事項並未規定？

•  國歌

 國民

• 10 依憲法增修條文規定，下列何者不得連任？

•  考試委員

 總統

 疆域

 監察委員

• 11 依憲法增修條文第 4 條之規定，下列敘述何者錯誤？

•  依據政黨比例代表制所選出的當選名單，婦女名額不得低於 1∕2

•  總統於立法院解散後發布緊急命令，立法院應於 3 日內自行集會，並於開議 7 日內追認之

•  立法委員除現行犯外，在會期中，非經立法院許可，不得逮捕或拘禁。憲法第 74 條之規定，停止適用

•  中華民國領土，依其固有疆域，非經全體立法委員 1∕4 之提議，全體立法委員 3∕4 之出席，及出席委員 3∕4 之決議，提出領土變更案，並於公告 1 年內，經中華民國自由地區選舉人投票複決，有效同意票過選舉 人總額之半數，不得變更之

 國旗

 大法官

• 12 憲法增修條文第 10 條第 2 項規定：經濟及科學技術發展，應與環境及生態保護兼籌並顧。關於此一規定之 性質，下列敘述何者錯誤？

•  此一規定為方針性條款

•  得做為憲法解釋之依據

•  得做為國家立法對高汙染行為課以特別公課之依據

•  得直接做為人民主張環境權之依據

• 13 依司法院大法官解釋，有關思想自由之保障，下列敘述何者錯誤？

•  思想自由保障人民內在精神活動，是人類文明之根源與言論自由之基礎

•  思想自由得由國家機關發布緊急命令而予以必要之限制

•  思想自由為憲法所欲保障最基本之人性尊嚴

•  思想自由對自由民主憲政秩序之存續，具特殊重要意義

• 14 依憲法及司法院大法官解釋，下列何者有應邀赴立法院備詢之義務？

•  監察院院長

•  檢察官

• 15 下列何者並非地方立法機關之成員？

•  縣議員

•  市議員

•  公平交易委員會委員  參謀總長

•  鎮民代表會代表

•  原住民族部落會議代表

• 16 如法律規定欠繳路邊停車費之車主，其健保卡將被鎖卡，係違反那一行政法原則？

•  有利不利一律注意原則

•  明確性原則

•  平等原則

•  不當聯結禁止原則

• 17 巡邏員警乙見駕駛人甲行跡可疑，趨前臨檢並要求甲打開後車廂受檢。試問下列何者非員警行為所干預的 基本權利？

•  行動自由

•  隱私權

• 18 下列何者不受行政程序法之規範？

•  行政機關作成行政處分

•  行政機關處理人民請願

•  財產權

•  表意自由

•  行政機關締結行政契約

•  行政機關處理人民陳情

• 19 民法未使相同性別二人，得為經營共同生活之目的，成立具有親密性及排他性之永久結合關係。下列何者 不是司法院大法官解釋宣告其違憲之原因？

•  與憲法增修條文第 10 條第 6 項消除性別歧視之意旨有違

•  與憲法第 22 條保障人民婚姻自由之意旨有違

•  與憲法第 7 條保障人民平等權之意旨有違

•  與憲法第 22 條維護人性尊嚴之意旨有違

• 20 依憲法訴訟法之規定，下列有關聲請憲法法庭裁判程序之敘述，何者錯誤？

• 

• 聲請憲法法庭裁判採行強制代理  憲法法庭審理案件不徵收裁判費



聲請人於裁判宣示或公告前原則上得撤回其聲請



憲法法庭得合併審理分別提起的數件聲請案

• 21 關於法規的準用、擬制與推定，下列敘述何者錯誤？

•  對某一事項規定準用其他法規者，該其他法規修正後，仍準用其修正前之規定

• 

• 推定屬於一種立法技術

•  準用係以事件性質具有類似性為前提

•  擬制於立法技術上，常使用「視為」之文字

• 22 依中央法規標準法之規定，有關法規之施行，下列敘述何者錯誤？

•  法規可授權主管機關以命令規定施行區域，對該施行區域外則不生效力

•  法規特定有施行日期，自該特定日起發生效力

•  法規如未規定施行日期，應授權以命令規定施行日期

•  法規明定自公布或發布日施行者，自公布或發布之日發生效力

• 23 下列何者不是法律「施行日期」的規定方式？

•  法律自訂施行日期

•  法律授權主管機關首長決定施行日期

•  法律授權以命令規定施行日期

•  法律明定自公布日施行

• 24 依行政程序法之規定，行政機關基於法律授權所訂定的命令，稱為：

•  授權命令

•  法規命令

•  行政規則

 職權命令

• 25 民法第 6 條規定「人之權利能力，始於出生，終於死亡」 ，第 7 條規定「胎兒以將來非死產者為限，關於其個 人利益之保護，視為既已出生」 。此二規定彼此間的關係為：

•  強行法與任意法

•  母法與子法

•  實體法與程序法

•  原則法與例外法

• 26 30 歲甲在下班途中，因乙駕車不慎而被撞成重傷，致甲右腿粉碎性骨折成為殘廢，住院期間由甲之配偶丙 全責照料。下列敘述何者正確？

•  甲不得依侵權行為向乙主張給付復健費  甲不得依侵權行為向乙主張給付看護費用

 甲得依侵權行為向乙主張給付住院治療而支出之膳食費  丙得依侵權行為向乙主張給付贍養費

• 27 行政機關依法規將其權限之一部分交由所屬下級機關行使，稱為：

•  委任

•  委託

•  委辦

•  委託行使公權力

• 28 下列關於法人之侵權行為能力敘述，何者正確？

•  法人有侵權行為能力，並由法人單獨負責

•  法人無侵權行為能力，因法人無識別能力

 法人有侵權行為能力，由法人與其董事或其他有代表權人連帶負責

 法人有限制的侵權行為能力，由法人之董事決定是否負責

• 29 甲以自己之名義，將其向丙所借之 C 數位單眼相機，以新臺幣 5 萬元出售予丁，當場銀貨兩訖。經查丁為 善意並無重大過失，下列敘述何者正確？

•  該買賣契約經丙之承認始生效力

•  丁基於與甲的買賣契約而取得 C 相機之所有權

•  丁取得 C 相機之所有權

 甲讓與 C 相機給丁，為無權代理

• 30 中央法規標準法第 6 條規定： 「應以法律規定之事項，不得以命令訂之」 ，係屬何種法律原則？

•  法明確性原則

•  法律保留原則

•  法安定性原則

•  授權明確性原則

31

Researchers discover that more than half of the sodium that people

are store-bought food.

• consume 

•  depart

•  inhabit

•  originate

• 32 He felt quite under the weather and left his dinner .

• untreated 

•  untapped

•  untouched

•  untested

• 33 Creatures, such as ants, mice, or cockroaches, are common .

• pets 

•  pests

•  baits

•  bets

• 34 Before a broken machine, make sure to disconnect it from the electricity supply.

• melting 

•  messing

•  mending

•  mugging

• 35 The size of the shopping mall is more than huge.

• gracious 

•  gigantic

•  glorious

•  gorgeous

• 36 The pollutant has been found to be to human health.



honorable



humorous

•  hazardous

•  hospitable

• 37 Many convenience stores are equipped with an Automated Teller Machine (A TM), which enables us to money anytime, anywhere.

• establish 

•  earn

•  contribute

•  withdraw

• 38 Jane her curly hair from her mother, but her dark skin came from her father's side.

• altered 

•  inherited

•  prevailed

•  resided

• 39 The young activist for female education noted in her speech that under no should human rights be violated

• or sacrificed.

• replacements 

•  substitutions

•  circumstances

•  acknowledgements

• 40 The protester claimed that he was of his basic human rights because his request to see his lawyer had been denied.

• assigned 

•  comprised

•  simulated

•  deprived

請依下文回答第 41 題至第 45 題：

ASMR stands for autonomous sensory meridian response. It 41 reactions you have to soft voices or soothing sounds such as whispering, tapping, scratching etc. 42 , if a person starts feeling relaxed at the sound of pages in a book turning, they are experiencing ASMR. The feeling starts in the back of your head, and travels down through your spine into your limbs.

43 there isn't any relevant scientific data about ASMR to support medical claims, it is currently being used by many people to battle anxiety and sleeping disorders. It is also believed that listening to ASMR videos has a positive 44 on studying. More relaxed and focused, listeners are able to perform much better in various creative tasks.

ASMR experience is 45 to each person. Different people may prefer different sounds to trigger the feeling and relax. From the sound of tapping to the sound of cutting hair, there are thousands of possible triggers to choose from.

請依下文回答第 46 題至第 50 題：

Even if you have not been diagnosed with a mental illness, day-to-day stresses can easily drain your life of fulfillment and contentment. Fortunately, the scientific field of so-called 'positive psychology' has provided countless techniques to boost your mood.

But how do we find the time to apply them to our daily lives? Sandi Mann, a clinical psychologist at the University of Central Lancashire, offers one solution. As she outlines in her book, Ten Minutes to Happiness , her program takes the form of a daily journal, to be completed in five parts: what experiences, however mundane, gave you pleasure, what praise and feedback did you receive, what were your achievements, what made you feel grateful, and how did you express kindness.

The program builds on a vast amount of scientific research showing that taking a little time to reappraise your day in these ways can slowly shift your mindset so that you eventually find more happiness in your life. When we feel low, it can be easy to overlook the things that are going right, and keeping this journal brings them to the forefront of your attention.

Mann stresses that the benefits do not just come from the immediate lift as you write the entries; re-reading your previous entries can help you cope with difficult situations in the future too. Due to our 'associative' memory, a dark mood - caused by one bad event - may lead you to remember other sources of stress and unhappiness. Whenever that happens, leafing through the pages of your journal may help you to break out of that ruminative spiral.

The last point builds on recent research into the power of kindness. Various studies have found that selfless acts not only increase the well-being of those around you, they consistently boost your own mood too. Spending a bit of money to help a stranger, for instance, makes you far happier than using the same cash to treat yourself.

A10-minute review of your day can't work miracles, of course, and Mann stresses that anyone who suspects they may suffer from depression should still see doctors for professional medical care. But for those who generally feel low and stressed, without severe clinical symptoms, this might just help put you back on the right path.

• 46 What is the main idea of the passage?

• Depression is not the end of the world. 

•  Your inner voice leads you to a bright future.

•  Adaily routine can boost your happiness.

•  No one is perfect and we all make mistakes.

• 47 According to Mann, which of the following is NOT one of the things people should review?

• Their friends  ' achievements.

•  The praise they received.

•  Their kindness to friends.

•  The source of their pleasure.

• 48 What does the word ' ruminative ' in the fourth paragraph mean?



Working hard.



Passing quickly.

•  Changing constantly.  Thinking deeply.

• 49 According to the passage, which of the following statements is true?

• When we feel low, we tend to forget things. 

•  The effects of a kind act have been confirmed.

•  Mann's program is put forward based on her experiences.

•  The more money you save, the more achievements you have.

• 50 What can be inferred from the last paragraph?

• The author of the passage suffers from depression. 

•  Mann's suggestion may not solve all the emotional problems.

•  Too many people who feel stressed rely on medical care.

•  Some doctors questioned the effectiveness of Mann's program.

代號：

44030

頁次：

1

－

1

109 年特種考試地方政府公務人員考試試題

等

別：四等考試

類

科：機械工程

科

目：機械製造學概要

考試時間：

1 小時 30 分

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、圖示說明車床、銑床、五軸 CNC 等三類工具機的構型、主要部位名稱 （含主軸及進給軸向） ，及使用時機（註：各類工具機均可能有多種構型， 三類各舉一例說明即可） 。 （ 25 分）

• 二、說明砂模鑄造過程並以圖示說明砂模鑄造時各部位之名稱及用途。 （ 20 分）

• 三、請說明電阻焊接的工作原理及其應用範圍。 （ 20 分）

• 四、相同形貌的零件，常可利用不同的製造方式完成，但因製造方式的不同 其成本、尺寸精度、表面粗度等也會有所不同。今假設以相同材料以模 鍛成型、切削及鑄造等三種方法製造相同的胚件，試比較不同方法製作 出之胚件在尺寸精度與強度的差異，及形成差異的可能原因。 （ 20 分）

五、說明鏟花的過程、目的及用途。 （ 15 分）

座號：

代號：

44040

頁次： 3 － 1

109 年特種考試地方政府公務人員考試試題

等

別：四等考試

類

科：機械工程

科

目：機械力學概要

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目得以本國文字或英文作答。

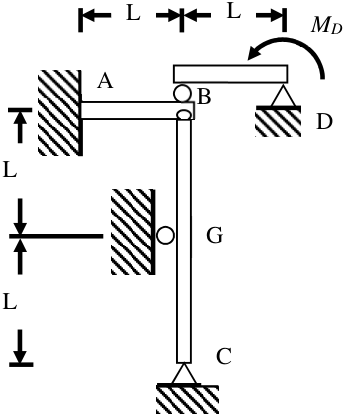

• 一、長 L 的懸臂梁 AB 中， A 點為固定端，在 B 點處用插銷（ Pin ）方式與長 2 L 的柱子 BGC 連接，其中 C 點為一鉸支撐（ Hinge ） ，在 G 點有滑輪作 側撐。另外，懸臂梁在 B 點處亦承托著長 L 簡支梁 BD 在左端的滑輪， 且簡支梁在 D 點承受一力矩 MD 。令所有桿件的楊氏係數為 E 及彎曲慣 性力矩為 I ，柱子 BGC 的斷面面積為 A 。若梁 AB 的軸向變形可忽略不 計，試求當柱子 BGC 產生挫屈（ Buckling ）時的最小 MD （用 E , A , I , L 來表示；忽略所有桿件的重量） 。 （ 20 分）

MD

A

B

C

D

G

L

L

L

L

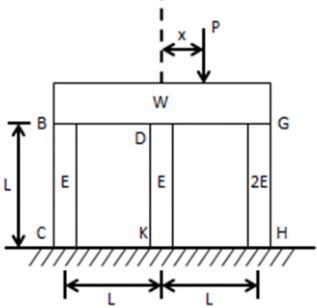

• 二、一重 W 的剛板由三根原長 L 及斷面積 A 的柱子（ BC, DK, GH ）支撐著， 其中 BC 和 DK 的楊氏係數為 E ， GH 的楊氏係數為 2 E 。若要維持剛板水 平，需施垂直力 P 在剛板上。試求 P 與剛板中心的距離 x （請用 P , W , L , A , E 來表示） 。 （ 20 分）

座號：

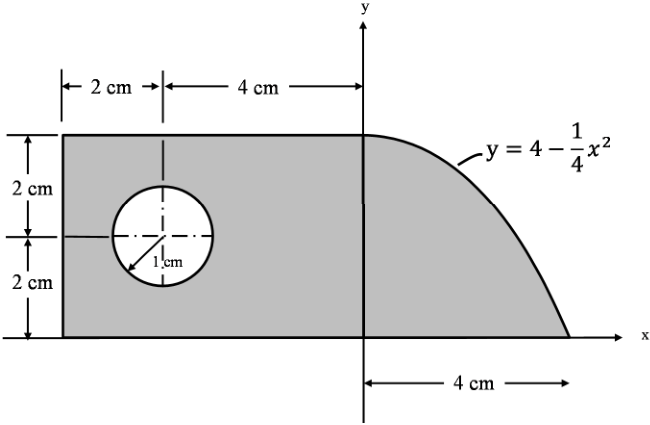

三、平面面積中含一中空圓形，試求該面積的形心在 x 座標軸的位置。 （ 20 分）

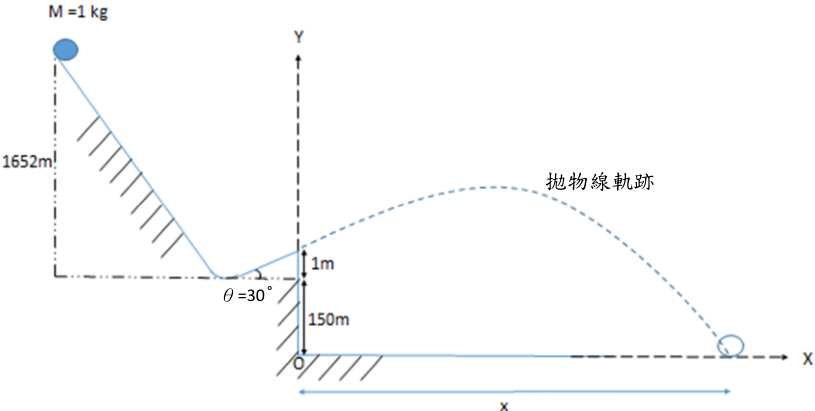

拋物線軌跡

θ

=30

°

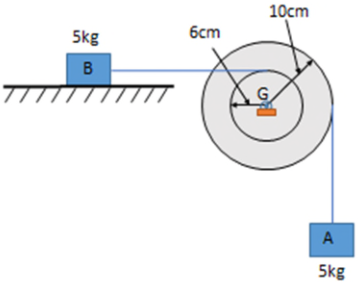

• 五、一質量為 10 kg 的滑輪，其迴轉半徑（ Radius of gyration ）為 20 cm 。在滑 輪的內外半徑分別用繩連接兩重物 A 和 B ，其中重物 B 是放置在一平滑 台上，且 A 及 B 的質量均為 5 kg 。在初始靜止狀況下，若突然放開 A ， 試求重物 A 和 B 的加速度。 （滑輪軸承的摩擦忽略不計；重力加速度 g=9.81m/s 2 。） （ 20 分）

代號：

44050

頁次：

3

－

1

109 年特種考試地方政府公務人員考試試題

等

別：四等考試

類

科：機械工程

科

目：機械設計概要

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

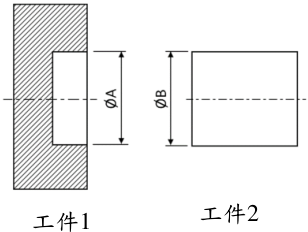

• 一、如下圖工件 1 為一具有沉孔之工件，沉孔外徑為 A ；工件 2 為一軸件，外 徑為 B 。

+0.02

-0.015

•  A 之尺度為 28 0 ， B 之尺度為 28 -0.020 。 A 與 B 配合時，其最大餘隙 為何？最小餘隙為何？（ 6 分）

•  若 A 為 29H7 ， B 為 29k6 。 A 與 B 配合時，參考下列兩表，其最大干涉 量為何？ A 、 B 的配合屬於何種配合（餘隙、過渡或干涉）？（ 9 分）

工件

1

工件

2

座號：

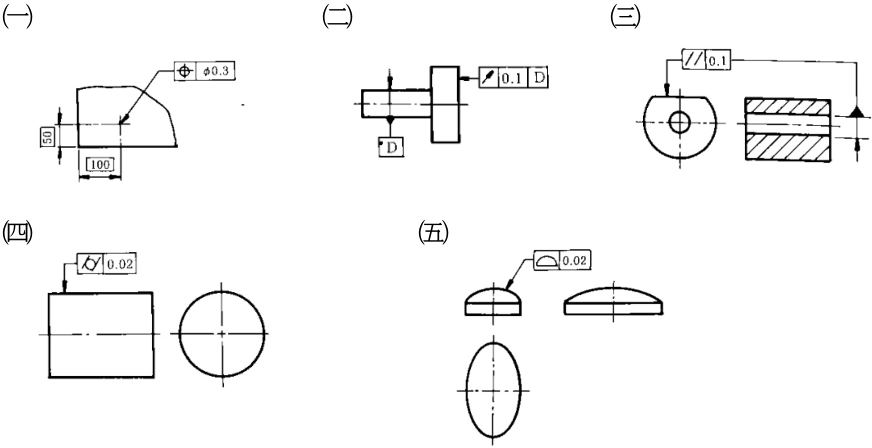

二、請敘述下列 5 種幾何公差符號之意義。 （每小題 4 分，共 20 分）











三、有一材料經分析後得知其應力值  x=10MPa ，  y=20MPa ，剪應力  xy=5MPa 。

•  主應力值（ Principal stress ）為何？（ 10 分）

•  若材料之降伏強度為 30 MPa ，且安全係數為 1.5 ，根據最大法向應力降 伏破壞理論，試問此時是否安全？理由為何？（ 10 分）

• 四、一皮帶式制動器如下圖之外形。當輪子以順時針方向旋轉時，欲在槓桿 右端施加一力 F ，好使皮帶壓緊輪面產生摩擦力來控制輪子之轉動。若 皮帶的張力關係為：緊邊張力 / 鬆邊張力 =e  ，其中皮帶與輪面接觸之摩 擦係數  =0.3 ，  為皮帶的包覆角（以 rad 為單位） 。 （ l 1= 40 cm, l 2= 30 cm, r=15 cm ）

•   值為多少度（角度）？（ 5 分）

•  若 F=150 N ，皮帶之張力 F1 與 F2 為何？（ 15 分）

•  作用於輪周之淨制動力為何？（ 5 分）

r

θ

F1

F2

F

l

2

l

1

輪旋轉方向

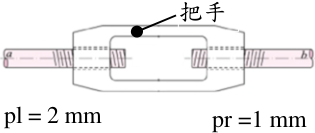

• 五、有一個螺旋扣，如圖所示，左邊螺桿的螺距 pl 為 2 mm ，右邊螺桿的螺距 pr 為 1 mm ，若將和螺桿鄰接的把手滑件以順時針方向（由右視之）旋轉 一周，試問在下列的情況下兩根螺桿的相對位移量為何？

•  左右螺桿的螺紋皆為左旋單螺紋。 （ 10 分）

•  左螺桿的螺紋為左旋單螺紋，右螺桿的螺紋為右旋雙螺紋。 （ 10 分）

把手

pl = 2 mm

代號：

44060

頁次： 1 － 1

109 年特種考試地方政府公務人員考試試題

等

別：四等考試

類

科：機械工程

科

目：機械原理概要

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、  列式計算含有六個機件、五個迴轉對與二個滑行對之平面機構的自由 度。 （ 10 分）

•  一個由七個機件、六個迴轉對及數個齒輪對所組成的平面齒輪機構， 已知其自由度為二，試求齒輪對的數目。 （ 10 分）

• 二、平面四連桿運動鏈的連桿 1 、 2 、 3 、 4 之長度依序為 75 mm 、 60 mm 、 25 mm 、 50 mm ，說明判斷該運動鏈為葛氏（ Grashof ）運動鏈的依據。固定運動 鏈的其中一根連桿可得到一個機構，試由該運動鏈繪製出所有可能的曲 柄搖桿機構，並標示出機構内的固定桿、曲柄與搖桿的位置。 （ 20 分）

• 三、  有一皮帶輪傳動，該輪兩側皮帶之張力分別為 F1 與 F2 ，若其有效拉力 為 100 N ，總拉力為 250 N ，試求 F1 與 F2 之比值。（ 10 分）

•  如圖所示之帶輪組由帶輪 1 、 2 、 3 與 4 所組成，其中帶輪 2 與帶輪 3 結合 成一體，帶輪的直徑依序為 10 cm 、 25 cm 、 6 cm 與 15 cm 。當帶輪 4 的 轉速為順時針 300 rpm 時，試求帶輪 1 的轉速。（ 10 分）

• 四、  指出漸開線齒形之齒輪相較於擺線齒形之齒輪所具有的三個優點。 （ 10 分）

•  一對壓力角為 20° 的漸開線齒形外齒輪，已知小齒輪與大齒輪的齒數 分別為 24 與 48 ，模數為 4 ，試求其中心距及小齒輪的周節與基圓半徑。 （ 10 分）

• 五、有一對相嚙合的漸開線齒輪 A 與 B ，齒輪 A 為外齒輪，轉速為 2400 rpm ， 齒輪 B 為環齒輪，轉速為 600 rpm ；已知兩嚙合齒輪之轉軸的中心距為 180 mm ，外齒輪的模數為 4 mm ，試求齒輪 A 與 B 的齒數。 （ 20 分）

座號：
