105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 全一頁

考試不動產經紀人、記帳士考試試題 代號： 00430

等 別：

高等考試

類 科：

大地工程技師

科 目：

大地工程施工學

考試時間 ：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、對於地下連續壁工程之施工，請回答下列有關穩定液的問題：

•  使用穩定液的目的。 （ 5 分）

•  穩定液一般需檢測的項目及各檢測項目對施工的影響。 （ 15 分）

• 二、對於基樁施工所使用之埋管式超音波檢測法（ sonic logging method ） ，請說明檢測目 的、檢測步驟及可能的檢測結果。 （ 20 分）

• 三、  以錨定樁方式所進行之垂直壓載重試驗，請繪製各項裝置之配置示意圖並說明配 置各項裝置之功用。 （ 10 分）

•  請列出完成樁載重試驗後可獲得的數據資料，並說明如何從這些量測資料評估樁 之摩擦力（ skin resistance ）及底承力（ tip resistance ） 。 （ 10 分）

• 四、一般地錨工程需進行的試驗包括確認試驗（ proving test ） 、 適用性試驗 （ suitability test ） 及驗收試驗（ acceptance test ） ，請分別說明各種試驗的意義。 （ 20 分）

• 五、若基礎工程開挖採用擋土壁配合内支撐系統施工，請說明擋土壁及支撐系統常遭遇 的狀況及其應變措施。 （ 20 分）

（請接背面）

座號：

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 代號： 00410 全一張 （正面）

座號：

考試不動產經紀人、記帳士考試試題

等 別：

高等考試

類 科：

大地工程技師

科 目：

基礎工程與設計（包括開挖工程及基礎相關結構設計）

考試時間 ：

2 小時

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、

•  請以公式（清楚定義公式中的各項符號）說明何謂完全補償式基礎。 （ 5 分）  筏式基礎承載力公式：

ri rd rs r qi qd qs q ci cd cs c u F BN F F F qN F F F CN F F q γ 2 1 + + = 。若該基礎座落於飽和黏土，且 黏土的不排水剪力強度為 Cu 。已知摩擦角 0 φ = 時， 5.14 = c N ， 1 = q N ， 0 = r N ；

；試證明飽和黏土中筏式基礎淨極限承載力 ) ( net u q 可表示成：

•  已知筏式基礎寬 30 m ，長度 45 m ，座落於飽和黏土層中。黏土的飽和單位重 3 19 kN/m = sat γ ，不排水剪力強度 2 15 kN/m = Cu 。該筏式基礎承受的靜載重與活載 重分別為 80 MN 和 120 MN ，若規範要求安全係數 3 ≥ FS ，求筏式基礎深度 f D 至 少應大於多少？（ 10 分）

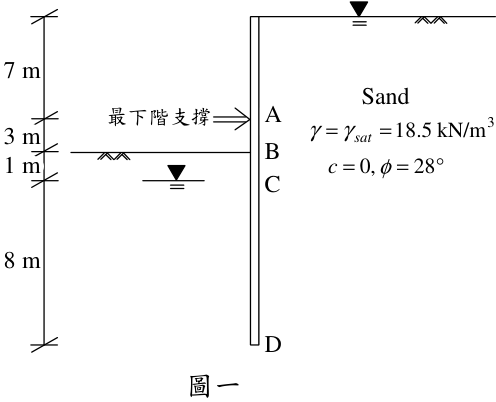

• 二、圖一所示為一砂土中的深開挖工程，採用連續壁作為擋土結構。假設地下水位於地 表，開挖深度為 10 m ，開挖面內的地下水位降至開挖面下方 1 m 。請利用「建築物 基礎構造設計規範」的土壓平衡公式檢討擋土壁貫入深度安全係數是否符合規範規 定。 （假設連續壁的容許彎矩值 0 = s M ） （ 25 分）

圖一

3

/

18.5

kN m

sat

=

γ =γ

°

=

=

28

0,

φ

C

最下階支撐

B

C

D

Sand

7m

3m

1m

8m

A

7 m

8 m

3 m

1 m

3

18.5 kN/m

=

=

sat

γ

γ

°

=

=

28

0,

φ

c

Sand

A

B

C

D

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 代號： 00410 全一張 （背面）

考試不動產經紀人、記帳士考試試題

等 別：

高等考試

類 科：

大地工程技師

科 目：

基礎工程與設計（包括開挖工程及基礎相關結構設計）

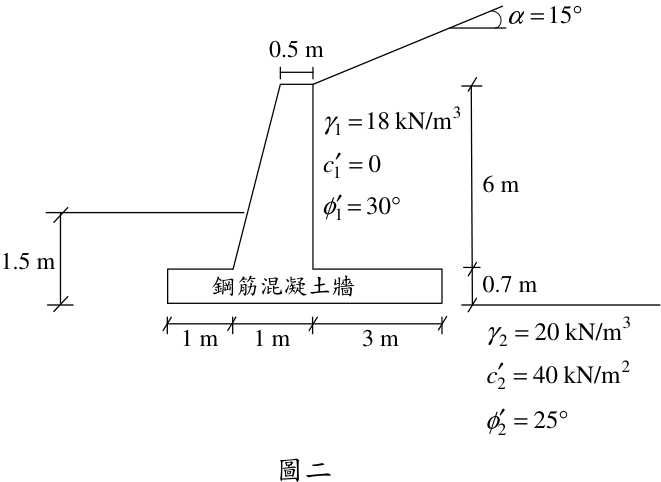

三、試檢核圖二中擋土牆之抗傾倒與抗滑動安全係數是否符合規範規定。 （已知：主動土

壓力係數 φ α α φ α α α 2 2 2 2 cos cos cos cos cos cos cos -+ --× = a K ，介面摩擦角 φ δ × = 0.6 ，介面凝聚力

c c × = 0.6 α ，鋼筋混凝土牆單位重 3 24 kN/m = c γ ） （ 25 分）

圖二

0.5 m

1.5 m

1 m

1 m

3 m

0.7 m

6 m

鋼筋混凝土牆

°

=

15

α

3

1

18 kN/m

=

γ

0

1

′ =

c

°

′ =

30

1

φ

3

2

20 kN/m

=

γ

2

2

40 kN/m

′ =

c

°

′ =

25

2

φ

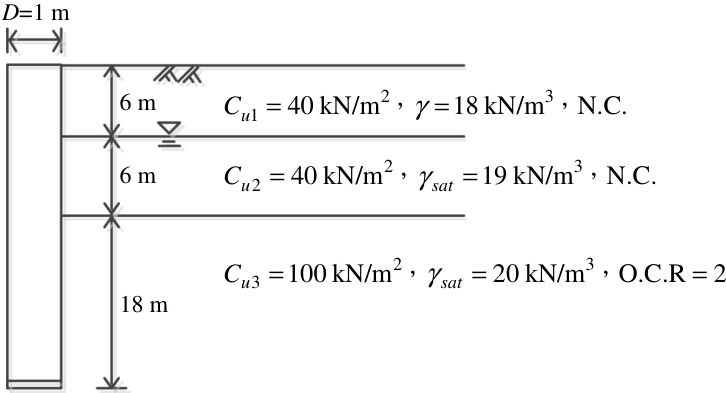

四、利用下列三種方法求圖三中基樁（直徑 1 m ）的摩擦力 s Q 。

 λ 法： ) 2 ( 0 u C f ′ + = λ σ ；當 30 = L m 時， 0.15 λ = 。 （ 10 分）

 α 法： u C f =α ；當 2 40kN/m = u C 時， 0.9 α = ；當 100kN/m 2 = u C 時， 0.5 α = 。 （ 5 分）

 β 法： R K f φ σ β σ tan 0 0 ′ ′ = = ；假設基樁所在的土層 R φ 皆為 ° 30 。 （ 10 分）

6 m

6 m

18 m

D

=1 m

N.C.

18 kN/m

40 kN/m

3

2

1

，

，

=

=

γ

u

C

N.C.

19 kN/m

40 kN/m

3

2

2

，

，

=

=

sat

u

C

γ

2

O.C.R

20 kN/m

100 kN/m

3

2

3

=

=

=

，

，

sat

u

C

γ

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題

等 別：

高等考試

類 科：

大地工程技師

科 目：

山坡地工程（包括水土保持工程）

考試時間 ：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、一坡地社區發現擋土牆面裂縫近一年來逐漸增加之情況，若干道路及建築物亦有 裂縫發生。此社區位於一崩積層上，崩積層厚度介於 10 ～ 20 m ，坡地平均坡度約為 20 ° ～ 25 ° ，為確保社區建物與住戶之安全，擬裝設監測儀器。請擬定一監測計畫，詳 述需監測之項目、裝設位置、可使用之監測儀器與執行方法。 （ 20 分）

• 二、說明土石流災害與一般邊坡崩塌發生之機制，請詳述此二類型災害工程治理之策 略。 （ 20 分）

• 三、一長 50 m 之加勁擋土牆擬設置於一山區道路下邊坡，作為道路擋土構造，牆高 6 m ， 道路寬度為 6 m 。說明如何執行此加勁擋土牆之設計與安全分析，並繪出建議之設計 剖面圖（標示建議尺寸） 。 （ 20 分）

• 四、坡地可能因耕作或降雨引發小型蝕溝，或因小型崩塌或湧泉等情況產生較大規模之 蝕溝。依蝕溝規模分別詳述大型蝕溝與小型蝕溝之規劃治理原則。 （ 20 分）

• 五、繪圖說明一邊坡土壤發生圓弧形破壞位移後之地表徵兆與辨視，以平面及地表剖面 表示，並說明各不同區域代表之情況。 （ 20 分）

（請接背面）

代號： 00420 全一頁

座號：

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 00440 全一張 （正面）

等 別：

高等考試

類 科：

大地工程技師

科 目：

岩石力學與隧道工程

考試時間 ：

2 小時

座號：

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

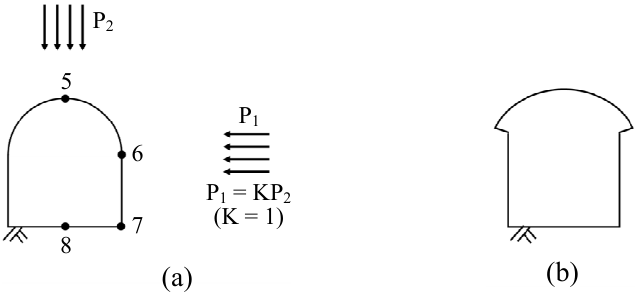

一、如圖一所示之岩盤地下工程開挖：

•  馬蹄形隧道如圖一 (a) 所示，開挖面上四個代表性點位分別為頂拱 5 、起拱點 6 、轉 角 7 、底部 8 ，就側向壓力係數 K = 1 之情況，將開挖後這四點之最大主應力值由 小到大依序排出，並說明如此排序之理由。 （ 10 分）

•  如果將圖一 (a) 之馬蹄形斷面上方改成圖一 (b) 之傘狀斷面，開挖後周圍之岩盤會產 生什麼不同之情況？如果馬蹄形斷面與傘狀斷面兩者都可滿足使用功能需求（如 排水隧道） ，在工程開挖安定考量上應優先選用何者？並述明理由。 （ 10 分）

(a)

P1

(b)

P2

5

6

7

8

P1

= KP2

(K = 1)

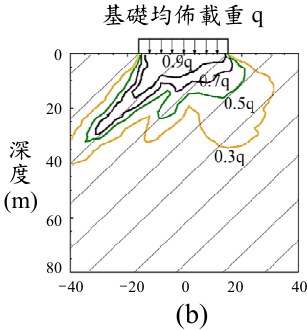

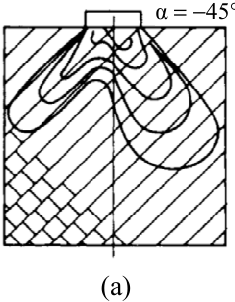

• 二、弱面會控制岩體之工程行為，如要在一組規則節理之岩盤上方興建建物，圖二 (a) 所 示之岩盤等應力線分布僅為可能之一種示意圖，就設計需求而言，等應力線之形狀 與數值大小均需量化標示如圖二 (b) 所示，此視岩盤與建物之組合條件而定：

•  要進行等應力線量化分析，完整岩石與規則節理各需要用到那些物理性及力學性 參數？（ 10 分）

•  除  所列之岩石與節理參數外，還有什麼因子會影響到等應力線之分布與傳播？ （ 5 分）

°

(a)

= -

45

α

(b)

基礎均佈載重

q

深度

(m)

40

20

0

20

40

0

20

40

60

80

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 00440 全一張 （背面）

等 別：

高等考試

類 科：

大地工程技師

科 目：

岩石力學與隧道工程

三、順向坡之平面滑動：

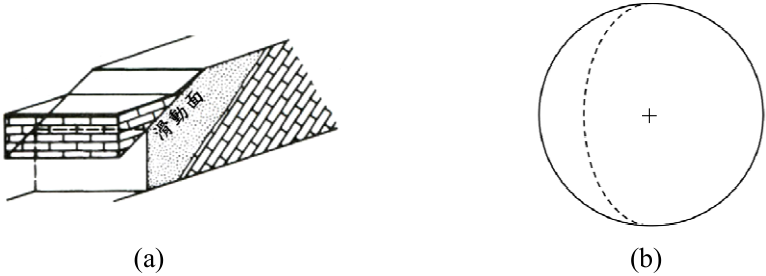

•  順向坡之潛在滑動面如圖三 (a) ，其在立體投影圖上對應之大圓如圖三 (b) 弧形虛線 所示，請複製此圖於答案卷上並於圖中加繪標示下列四者：潛在滑動面之走向 （ strike ） 、傾向（ dip direction ） 、傾角（ dip angle ） 、法線（ normal ） 。 （ 10 分）

•  如果潛在滑動面之內摩擦角Φ = 30 度，請在前立體投影圖中加繪出Φ圓並標出在 該Φ圓內之對應角度。 （ 5 分）

(a)

(b)

• 四、假設 n = 孔隙率， w = 含水量， G = 比重，試推導 n 與 w 、 G 之關係式 n = f (w, G) 為何？推導過程中若參數不足自行合理假設。 （ 20 分）

• 五、  隧道周邊孔欲達到平滑開炸（ smooth blasting ）應如何進行鑽炸布設與施炸？ （ 10 分）

•  隧道開挖採用側導坑工法而捨棄台階工法之目的為何？（ 10 分）

•  對隧道整體之安全分析評估而言，相對變位與絕對變位之監測何者較優？並請說 明理由。 （ 10 分）

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 00450 全一張 （正面）

等 別：

高等考試

類 科：

大地工程技師

科 目：

土壤力學（包括土壤動力學）

考試時間 ：

2 小時

座號：

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

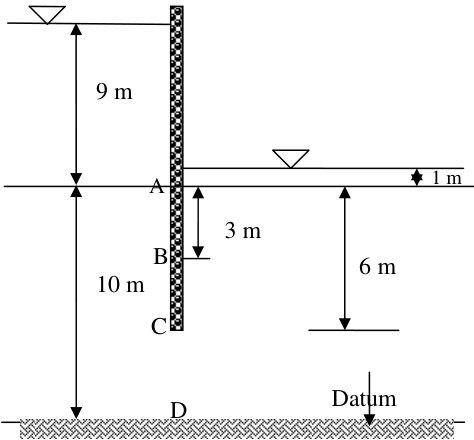

• 一、有一擋水版樁設置於透水性低之土層，其飽和單位重為 = sat γ 18 kN/m 3 ，上游水位高 程為 9 m ，下游水位高程為 1 m 如下圖所示。該土層厚度為 10 m ，土層之滲透係數 為 m/sec 10 7 -= k ，其餘尺寸如圖所示。以土層底部為基準點（ Datum ） ，利用流網計 算下圖所示沿版樁上游面 A 、 B 、 C 及其正下方 D 各點之總水頭 (m) 與壓力水頭 (m) 及有效應力隨深度之分布，並計算土層之單位面積滲流量為何？（ 25 分）

10 m

6 m

1 m

3 m

A

B

C

D

9 m

Datum

• 二、於一處 10 m 厚之正常壓密黏土地層施作工程，其最終荷重增加量為 Δσ = 110 kN/m 2 。 該黏土之飽和單位重 = sat γ 17.5 kN/m 3 ，壓縮指數 0.2 = c C ，再壓縮指數 c r C C (1/5) = ， 壓密係數 0.035 = v C cm 2 /min ，初始孔隙比為 0.8 0 = e ，地下水面位於地表面處。為減 少工程設施受壓密沉陷之影響，擬於事前施加預壓密，並預訂於 2 年達到預估最終 沉陷量之 80% 。

•  此時所需施加之預壓密應力為何？（假設雙向排水， 2 / 4) ( U T v π = ） （ 15 分）

•  最終施作工程後將再產生多少壓密沉陷？（ 10 分）

105 年專門職業及技術人員高等考試建築師、 技師、第二次食品技師考試暨普通 代號： 00450 全一張 （背面）

考試不動產經紀人、記帳士考試試題

等 別：

高等考試

類 科：

大地工程技師

科 目：

土壤力學（包括土壤動力學）

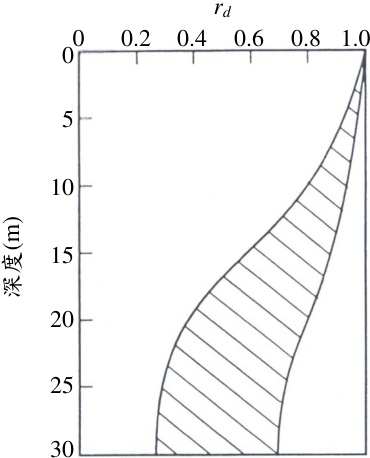

• 三、有一砂土層分布於地表至地表下 20 m 間，其飽和單位重為 = sat γ 18 kN/m 3 ，乾土單位 重為 = dry γ 16.5 kN/m 3 ，地下水面位於地表下 3 m 處。今如在該地層取土壤試體進行 動力三軸壓縮試驗以評估液化潛能。請說明動力三軸壓縮試驗進行方式及結果，及 如何進行該地層之液化潛能評估。 （參考下圖，條件不足可自行假設） （ 30 分）

1.0

0

0.2

0.4

0.6

0.8

rd

0

5

10

15

20

25

30

深度

(m)

• 四、說明如何於實驗室試驗求取土壤由小應變至大應變範圍之非線性動態剪力模數變化 曲線。由實驗室試驗求取之小應變動態剪力模數相較於現地震波量測獲得之小應變 動態剪力模數有何差異及其原因為何？（ 20 分）

105 年專門職業及技術人員高等考試建築師、

技師、第二次食品技師考試暨普通 考試不動產經紀人、記帳士考試試題 代號： 00460 全一頁

等 別：

高等考試

類 科：

大地工程技師

科 目：

工程地質與工址調查

考試時間 ：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、何謂 ISRM suggested methods ？ ISRM suggested methods 中針對岩盤中的不連續面描 述的項目有那些？請就各項目名詞意義加以解釋。（ 20 分）

• 二、何謂順向坡？順向坡發生滑動的條件有那些？（ 20 分）

• 三、請說明下列各組工程地質與工址調查領域英文名詞的中譯、解釋及差異。 （每小題 5 分，共 20 分）

•  intensity, magnitude

•  joint, fault

•  overcoring method, hydraulic fracturing method

•  weathering, erosion

四、請說明我國經濟部中央地質調查所如何定義活動斷層。（ 20 分）

• 五、請繪圖並用文字說明臺灣地形與地質分區及特性。（ 20 分）
