105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題 代號： 20110 全一張 （正面）

考 試 別

：一般警察人員考試

等 別

：二等考試

類 科 別

：刑事警察人員電子監察組

科 目

：國文（作文、公文與測驗）

考試時間 ：

2 小時

※注意：

禁止使用電子計算器。

甲、作文與公文部分：



請以藍、黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。

•  不得於試卷上書寫姓名或入場證號。

一、作文：（

60

分）

數位時代來臨，大數據方法為用日廣，上自天文氣候，下至日用生活，工商百 業，無不使用大數據以立績效。公職人員制策施政，肩負國家社會進步之重任， 不宜故步自封，應與時俱進，不論處任何位階，或負擔任何職務，都應該主動 學習，以提升行政效率，提高服務品質。請以「如何因應大數據時代」為題， 作文一篇。

二、公文：（ 20 分）

針對業者為求營利，常舉辦各種演唱會等大型表演活動，雖可吸引人潮，相對 亦易衍生問題，請試擬內政部警政署致各直轄市、縣（市）政府警察局函：於 各項大型活動舉行期間，宜加強預防及宣導工作，以減少各種問題發生。

乙、測驗部分：（ 20 分）

代號： 1201

•  本試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

•  「孤雲將野鶴，豈向人間住。莫買沃洲山，時人已知處。」（劉長卿〈送上人〉）此詩中的 「將」字意涵，與下列選項中的「將」字意義完全相同的是：

•  月黑雁飛高，單于夜遁逃。欲將輕騎逐，大雪滿弓刀（盧綸〈塞下曲四首之三〉）

•  建德非吾土，維揚憶舊遊。還將兩行淚，遙寄海西頭（孟浩然〈宿桐廬江寄廣陵舊遊〉）

•  月既不解飲，影徒隨我身。暫伴月將影，行樂須及春（李白〈月下獨酌〉）

•  言入黃花川，每逐青溪水。隨山將萬轉，趣途無百里（王維〈青溪〉）

•  《國語．晉語九》：「智襄子為室美，士茁夕焉。智伯曰：『室美夫！』對曰：『美則美矣， 抑臣亦有懼也。』智伯曰：『何懼？』對曰：『臣以秉筆事君。志有之曰：「高山峻原，不生 草木。松柏之地，其土不肥。」今土木勝，臣懼其不安人也。』」下列選項何者最貼近文意？

•  落實地方的建設，拉近城鄉差距

•  大興農業之餘，需注重水土保持

•  除了開發產業，更需要教化人心

•  治國應體恤百姓，不為滿足私欲

•  中國文化中的獨尊君權思想，自先秦後期以降陸續建構成形，下列選項中的文字，何者以推 尊君權思想為主？

•  堯以不得舜為己憂，舜以不得禹、臯陶為己憂

•  聖人不死，大盜不止。雖重聖人而治天下，則是重利盜跖也

•  桀紂之失天下也，失其民也；失其民者，失其心也。得天下有道，得其民斯得天下矣

•  堯為匹夫不能治三人，而桀為天子能亂天下，吾以此知勢位之足恃，而賢智之不足慕也

座號：

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題

考 試 別

：一般警察人員考試

等 別

：二等考試

類 科 別

：刑事警察人員電子監察組

科 目 ：國文（作文、公文與測驗）

•  印度有一種懶惰貪玩的鳥類，牠們白天逍遙自得，到處遊蕩，不想築巢。日落之後，無家可 歸，隨處歇息，更深時寒冷不堪，便一齊哀鳴道： 「天亮要造巢！天亮要造巢！」可是天一亮， 牠們又忘記昨夜挨凍之苦和造巢的決心，依舊盡情享受白天的快樂。如此，夜夜受凍而難眠， 天天忘憂而逍遙。到了冬天，終於一隻一隻被凍死，最後這種鳥也就絕種了。（〈天明造巢〉） 下列那個選項最切合文中所表達的意旨？

•  為樂當及時，何能待來茲

•  苟日新、又日新、日日新

•  日出而作，日入而息，帝力於我何有哉

•  今日復今日，今日何其少。今日若不為，此事何時了

•  人們往往過度在意別人怎麼想，想要面面俱到的迎合別人，把過多的精力放在苦惱別人怎麼 看待自己，以及自己的工作表現，扮演別人期待的角色，卻忘了回過頭來檢視自己獨特的觀點 和價值。下列選項中的行為，何者與上述的人格特質比較相符？

•  自反而縮，雖千萬人吾往矣

•  背繩墨以追曲兮，競周容以為度

•  和而不流，強哉矯。中立而不倚，強哉矯

•  富貴不能淫，貧賤不能移，威武不能屈

•  下列選項中，各組句意兩兩相近的是：

•  道德可常／權不可常

•  畫者謹毛而失貌／射者儀小而遺大

•  出林者不得直道／行險者不得履繩

•  湯沐具而蟣蝨相弔／大廈成而燕雀相賀

•  郗超與謝玄不善。苻堅將問晉鼎，既已狼噬梁、岐，又虎視淮陰矣。于時朝議遣玄北討，人 間頗有異同之論。唯超曰：「是必濟事。吾昔嘗與共在桓宣武府，見使才皆盡，雖履屐之間， 亦得其任。以此推之，容必能立勳。」元功既舉，時人咸歎超之先覺，又重其不以愛憎匿善。

• （《世說新語》）下列敘述何者最接近本文主旨？

•  推崇郗超慧眼識才，正直無私

•  讚許謝玄用人盡才，功勳蓋世

•  批評苻堅師出無名，問鼎不利

•  郗超謝玄終於言和，盡棄前嫌

•  讀書以過目成誦為能，最是不濟事。眼中了了，心下匆匆，方寸無多，往來應接不暇，如看 場中美色，一眼即過，與我何與也。（鄭燮〈濰縣署中寄舍弟墨第一書〉）依據上文，作者對 於讀書過目成誦的看法是：

•  過目成誦，就可以一目十行，博覽群經書

•  讀書過目成誦，容易囫圇吞棗，不能消化理解

•  書中自有顏如玉，過目成誦，經常會沈溺書中的美色

•  具有過目成誦的本領，萬事一目瞭然，不須多費心神

•  他並無中文難達的新意，需要借英文來講；所以他說話裏嵌的英文字，還比不得嘴裏嵌的金 牙，因為金牙不僅裝點，尚可使用，只好比牙縫裏嵌的肉屑，表示飯菜吃得好，此外全無用處。 （錢鍾書《圍城》）下列那個選項最切合作者本段文字的重點？

•  某些人應用語言，只是出於炫耀

•  不同文化的人，使用的語言必然不同

•  語言的意義在於能與不同文化的人溝通

•  應用不同的語言，可以增加使用者的溝通能力

•  江南多竹，其民習於食筍。每方春時，苞甲出土，頭角蠒栗，率以供採食，或蒸瀹以為湯， 茹介茶荈以充饋，好事者目以清嗜，不靳方長，故雖園林豐美，複垣重扃，主人居嘗愛護，及 其甘於食之也，剪伐不顧。獨其味苦而不入食品者，筍常全。每當溪谷巖陸之間，散漫於地而 不收者，必棄於苦者也，而甘者至取之或盡其類。然甘者近自戕，而苦者雖棄，猶免於剪伐。 （陸樹聲〈苦竹記〉）下列那個選項最切合上文意旨？

•  今世之談也，皆道辯說文辭之言，人主覽其文而忘有用

•  人皆知有用之用，而莫知無用之用，無用之用，是為大用

•  不以物喜，不以己悲，先天下之憂而憂，後天下之樂而樂

•  天將降大任於斯人也，必先苦其心志，勞其筋骨，餓其體膚

代號： 20110

全一張 （背面）

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題

考 試 別 ：

一般警察人員考試

等 別 ：

二等考試

類 科 別 ：

刑事警察人員電子監察組

科 目 ：

憲法與英文

考試時間 ：

2 小時

※注意：

禁止使用電子計算器。

• 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、關於偵查中之羈押審查程序，就犯罪嫌疑人及其辯護人得否獲知檢察官據以聲請羈 押之理由，司法院大法官近期作出解釋。請詳述：

• 本權利之意義為何？（ 12 分）

• （ 13 分）

• 二、請依司法院大法官解釋意旨，詳細說明：

• 外集會遊行採許可制之合憲性的考量為何？（ 12 分）

三、請將下列英文翻譯成中文： （ 15 分）

The disruptive impact of information technology on youth development is to produce a cultural shift which may leave present psychological, social and cultural norms behind, including respect for property rights, privacy, national security, and the authority of law enforcement. No one can predict the prognosis for a generation inured by the consumption of illegally downloadable music, videos software and games.

四、請將下列中文翻譯成英文： （ 15 分）

不管你喜不喜歡，無人駕駛汽車已經上路了。雖然在流行之前還有許多社會及法規 方面的問題尚未得到解答，但技術已唾手可得。無人駕駛汽車不但將改變汽車工業 的運作方式，仰賴運輸的各種商務也會因此而改變。

五、英文作文： （ 20 分）

Write an English essay in NO MORE THAN 350 words in which you are required to argue for or against replacing textbooks with tablets (iPads, etc.) in school. Use specific reasons and examples to support your arguments.

（請接背面）

代號：

20120

全一頁

座號：

• 13 分）

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題

考 試 別：

一般警察人員考試

等 別：

二等考試

類 科 別：

刑事警察人員電子監察組

科 目：

資料庫管理與運用

考試時間 ：

2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、有關資料庫管理與安全方面，回答下列問題：

•  資料庫安全除了要求確保資料之機密性（ Confidentiality ） 、完整性（ Integrity ）與 可用性（ Availability ）外，資料庫管理應具備 Authentication 、 Authorization 與 Non-repudiation 之三種安全防護機制。說明這三種安全防護機制的目的。 （ 9 分）

•  企業組織透過網際網路和瀏覽器，讓客戶可以存取資料庫內的資料。其中使用 技術為 CGI （ Common Gateway Interface ） 。  試述 CGI 之意涵。  寫出「瀏覽 器 -WWW 伺服器 -CGI-DBMS 」等運作機制。 （ 10 分）

•  如果 WWW 伺服器因遭受到外來駭客的阻斷服務攻擊（ Denial of Service, DoS ） ， 而致 DBMS 無法正常存取運作時，寫出這位駭客所觸犯《中華民國刑法》 （修正日 期：民國 104 年 12 月 30 日）第 36 章「妨害電腦使用罪」章的條文與其內容。 （ 6 分）

• 二、有關用來處理關聯式資料庫的結構化查詢語言（ Structured Query Language, SQL ） ， 回答下列問題：

•  為何 SQL 是一種非程序語言（ Nonprocedural Language ）？說明之。 （ 5 分）

•  已知「查詢 .sql 」程式碼如下：

SELECT COUNT(*) FROM [ 北風 ].[DBO].[ 客戶 ]

SELECT 公司名稱 FROM [ 北風 ].[DBO].[ 客戶 ]

SELECT AVG( 運費 ) FROM [ 北風 ].[DBO].[ 訂貨主檔 ]

寫出只執行「 SELECT AVG( 運費 ) FROM [ 北風 ].[DBO].[ 訂貨主檔 ] 」敘述句的人 為操作過程與其目的。 （ 5 分）

•  說明執行 「 SELECT COUNT(*) FROM [ 北風 ].[DBO].[ 客戶 ] WHERE 公司名稱 =NULL 」 敘述句結果。 （ 5 分）

•  已知 [ 北風 ].[DBO].[ 訂貨主檔 ] 內的欄位名稱為「運費」，撰寫 SELECT 敘述句，以 執行並顯示 " 運費乘以 32.04" （即為 * 乘法運算）與其降冪排序後的結果，其中 " 運 費乘以 32.04" 以 " 臺幣運費 " 作為欄位別名（ Column Alias ）。（ 10 分）

20150

代號：

全一張 （正面）

座號：

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題

考 試 別：

一般警察人員考試

等 別：

二等考試

類 科 別：

刑事警察人員電子監察組

科 目：

資料庫管理與運用

• 三、根據《個人資料保護法》 （修正日期：民國 104 年 12 月 30 日）第 2 條第 1 款明定： 「個 人資料：指自然人之姓名、出生年月日、國民身分證統一編號、護照號碼、特徵、 指紋、婚姻、家庭、教育、職業、病歷、醫療、基因、性生活、健康檢查、犯罪前 科、聯絡方式、財務情況、社會活動及其他得以直接或間接方式識別該個人之資料。」 回答下列問題：

•  利用關聯綱目（ Relational schema ）標記法： R(A1, A2, …, An) ，來表達法定之個人 資料。其中 R 為關聯名稱， Ai 為第 i 個 Attribute 。 （ 3 分）

•   說明 Primary Key 的主要特性。  指出可作為法定個人資料之候選鍵（ Candidate Key ）屬性名稱。 （ 6 分）

•   說明資料庫正規化（ Database Normalization ）之目的。  如果「犯罪前科」具有 多值且複合屬性（ Composite Attribute ）之特性，它是由「犯罪日期時間」和「觸 犯法條」等兩個屬性所組成的。寫出並加以說明前述  R 滿足第一正規式（ 1NF ） 的做法。 （ 8 分）

•  以關聯式資料庫系統為例，透過 SQL （ Structured Query Language ）所提供的 Data Definition Language ，撰寫 Create 敘述句，來完成自然人之 " 姓名、出生年月日、國 民身分證統一編號、婚姻、教育、職業和聯絡方式 " 等個人資料庫與其資料表的建 立（ Create ） 。其中，資料庫名稱： DB 個人資料庫，資料表名稱： TB 個人資料表， 畫底線者為 Primary Key 。欄位名稱、資料類型與其長度等自訂之。 （ 8 分）

• 四、就資料庫與資料倉儲之運用上，回答下列問題：

•  繪圖並說明一個資料倉儲處理程序（ Data Warehousing Process ） 。 （ 8 分）

•  分別說明資料倉儲和線上分析處理（ OLAP ）的主要功能。 （ 8 分）

•  指出可作為 OLAP 用途的 Microsoft Office Excel 功能名稱。 （ 3 分）

•  寫出在 Microsoft Office Excel 環境內匯入已存在的 Microsoft SQL Server 資料庫 （名稱：北風 .mdf ）之資料表（名稱：訂單）的操作過程，以作為 OLAP 用。 （ 6 分）

20150

代號：

全一張

（背面）

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題

考 試 別：

一般警察人員考試

等 別：

二等考試

類 科 別：

刑事警察人員電子監察組

科 目：

通訊概論

考試時間 ：

2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、請試述下列名詞之意涵： （每小題 4 20

•  解調變（ Demodulation ）

•  二位元相位偏移調變（ Binary phase shift keying, BPSK ）

•  分時多工存取（ Time division multiplexing access ）

•  傅立葉級數（ Fourier series ）

•  位元錯誤率（ Bit error rate ）

• 二、信號完整的傳送是通訊系統的主要功能，請回答下列相關問題： （每小題 10 分，共 20 分）  在信號傳輸的過程中，時常會出現那些不必要的效應，導致影響信號的正確接收？ 請詳細說明之。

•  何謂頻譜交疊效應（ Aliasing effect ）？如何改善？試舉例及繪圖說明之。

• 三、類比通訊傳輸技術及行動通訊多重存取技術，為通訊系統重要傳輸技術及存取功 能，請回答下列相關問題： （每小題 10 分，共 20 分）

•  何謂調變定理（ Modulation theorem ）及同調檢波（或稱同步解調）？試繪圖說明 之。

•  行動通訊系統進行無線通訊的溝通之技術，稱為多重存取技術（ Multiple-Access technique ） ，行動通訊系統經常採用的基本多工技術有那些？試繪圖說明之。

• 四、類比信號調變及解調過程中，為了使原始信號不失真，以及利用脈衝編碼調變 （ Pulse-Code modulation, PCM ）加以數位化，為通訊系統重要訴求功能，請問： （每小題 10 分，共 20 分）

•  為何雙旁波帶抑制載波（ DSB-SC ）調變中，載波信號的頻率 fc 至少要大於 2 倍信號 頻寬 2 fm ，才能保證解調後能檢出原始信號而不產生失真？試繪圖說明之。

•  脈衝編碼調變（ PCM ）的三大步驟為何？試繪圖說明之。

• 五、類比及數位信號系統理論，可導入通訊系統中的脈波調變（ Pulse modulation ）及脈 衝編碼調變（ PCM ）過程，請問： （每小題 10 分，共 20 分）

•  比較 PAM 、 PWM 及 PPM 三種脈波調變系統的特點？試繪圖說明之。

•  何謂取樣定理（ Sampling theorem ）及倪奎斯取樣頻率（ frequency ）？試舉例及繪圖說明之。

（請接背面）

• Nyquist sampling

分，共 分）

20130

代號：

全一頁

座號：

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題

考 試 別：

一般警察人員考試

等 別：

二等考試

類 科 別：

刑事警察人員電子監察組

科 目：

網路工程

考試時間 ：

2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、不管是開放系統互連（ OSI ）協定模型或是 TCP/IP 協定模型都有網路層（ network layer ） ，定義網路路由器（ router ）轉送封包的功能。 （每小題 10 分，共 20 分）

•  請就路由表的產生、路由表的查詢，詳述 IP 路由器如何達成封包轉送的功能。

•  請詳述現今 IP 網路如何控制路由表的大小（ size ）在合理的範圍。

• 二、 802.11 無線區域網路（ wireless LAN ）技術和 LTE （ Long Term Evolution ）都是現今 廣泛使用的無線通訊技術。

•  請就這兩個技術的傳輸距離、所使用的媒體存取控制（ medium access control ）機 制、應用情境，作一說明並比較。 （ 6 分）

•  請說明使用這兩個技術的通訊系統如何共存。 （ 4 分）

• 三、計算一個封包在網路中傳送的時間延遲（ delay ）須考慮封包傳輸時間（ transmission time ） 、訊號傳遞延遲（ propagation delay ） 、排隊延遲（ queuing delay ） 、處理時間 （ processing time ）等因素。 （每小題 8 分，共 16 分）

•  請詳述此四項時間延遲是如何產生的。

•  假設一個長度為 10,000 Byte 封包從來源端到目的地端需經過三個節點（ node ） 。由 來源端至第一個節點的鏈結（ link ）的頻寬是 100 Mbps ，距離是 1 公里，第一與第 二、第二與第三節點之間鏈結的頻寬是 1 Gbps ，距離是 10 公里，第三個節點至目 的地端的鏈結的頻寬是 100 M ，距離是 3 公里。一個節點從收到封包到決定如何 轉送封包需花費 1 ms 。假設訊號在鏈結上的傳遞速度（ propagation speed ）是 200,000,000 m/s ，且網路上只有這個封包在傳送，請計算此一封包從來源端到目的 地端的時間延遲。

• 四、為了因應 IPv4 位址的逐漸匱乏， IPv6 協定的制定允許更多的 IP 位址可以被使用，在 由 IPv4 過渡到 IPv6 的期間，網路位址轉換（ Network Address Translation ）的技術被 暫時用於因應 IP 位址不足的困境。

•  請詳述網路位址轉換的原理。 （ 8 分）

•  一般大眾在家中或公司經由網路服務營運商（ Internet Service Provider ）取得上網 的服務，其家中或公司內的多個主機就是透過 NAT 與外部網路溝通，請問在此情 境下，家中或公司內架設伺服器以提供如網頁服務（ www service ） 、檔案傳輸（ file transfer ）服務等是否可能？如果可以的話是如何達成？（ 6 分）

代號：

20160

全一張

（正面）

座號：

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題 代號： 20160 全一張 （背面）

考 試 別：

一般警察人員考試

等 別：

二等考試

類 科 別：

刑事警察人員電子監察組

科 目：

網路工程

• 五、考慮一個由通透式（ transparent ）乙太網路（ Ethernet ）交換器（或橋接器）組成的大 型區域網路，用以連接眾多主機（ host ） 。

•  一個交換器如何知道其它交換器和主機的存在？（ 4 分）

•  請詳述一個交換器如何決定轉送訊框（ frame ）到目的地主機？（ 6 分）

•  此一網路如何避免迴路（ loop ）的產生？（ 4 分）

• 六、無線網路由於其訊號是在開放空氣（ open air ）空間中傳送，所以容易遭竊聽，其安 全機制遠比有線網路更為必要。

•  在 802.11 無線區域網路的第一版安全機制是稱之為 WEP （ Wired Equivalent Privacy ） ，但是它很容易被破解，請問其設計有那些安全性的弱點？（ 6 分）

•  802.11 無線區域網路之後制訂了 WPA 和 WPA2 來取代 WEP ，請問它們在那些方 面做了改良？（ 4 分）

•  802.11i 的架構（ Robust Security Networks ）中採用了密鑰交握（ key exchange handshake ）方法避免使用者設備（ Station ）和接取點（ AP ）之間的密鑰被破解， 請敘述其作法。 （ 6 分）

• 七、一個嚴謹的無線網路安全機制可以引進 802.1X 使用者認證（ authentication ）的架構。 802.1X 的架構中包含受認證者（ supplicant ） 、認證者（ authenticator ）以及認證伺服 器（ authentication server ） 。

•  802.1X 如何確認受認證者是合法使用者？（ 4 分）

•  802.1X 允許受認證者和認證者相互認證，也就是說受認證者可以判斷認證者不是 駭客偽裝的假認證者，請問這是如何做到的？（ 6 分）

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題 代號： 20140 全三頁 第一頁

考 試 別：

一般警察人員考試

等 別：

二等考試

類 科 別：

刑事警察人員電子監察組

科 目：

電子學

考試時間 ：

2 小時

座號：

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

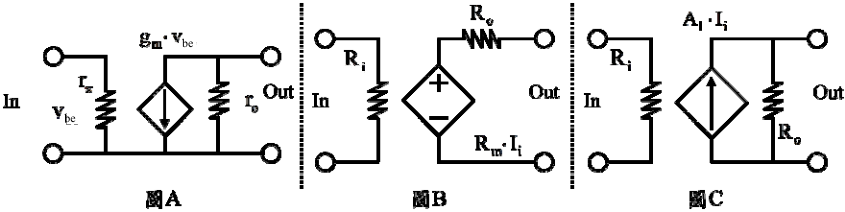

• 一、圖 A 所示為一個 BJT 電晶體的 π Model ，假設 1mA I C = 、 50V VA = 、 50 β = 。

•  求該電晶體的 g m 、 π r 、 o r 。 （ 6 分）

•  求圖 B 等效 Transresistance Amplifier Model 中的 R m 與 o R 。 （ 7 分）

•  求圖 C 等效 Current Amplifier 中的 I A 與 o R 。 （ 7 分）

be

be

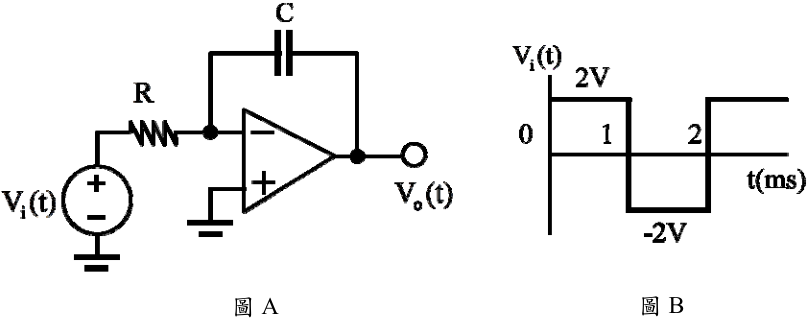

二、下圖 A 電路中， k Ω 1 R = 、 μ F 1 C = ：

•  若輸入為 t 0.5 Vsin10 V (t) 2 i = ，推導出輸出信號的方程式。 （ 7 分）

•  若輸入如圖 B 所示， 0V 0) (t Vo = = ，由 0 t = 開始繪出輸出波形，波形峰值的電壓 大小與時間必須註明。 （ 7 分）

圖

A

圖

B

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題

考 試 別：

一般警察人員考試

等 別：

二等考試

類 科 別：

刑事警察人員電子監察組

科 目：

電子學

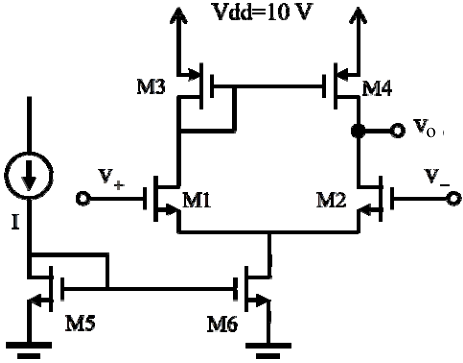

三、下圖為一差動放大電路，其電路參數為 2 mA I = 、 μ A/V 250 C μ 2 C μ ox p ox n = = 、

μ 1 m μ 4 m L W L W 4 4 3 3 = = 。回答下列各題：

 各個電晶體的 GS V 、 g m 、 o r 。 （ 6 分）

•  Input Common Mode Range 。 （ 4 分）

 Maximal Output Swing 。 （ 4 分）

o

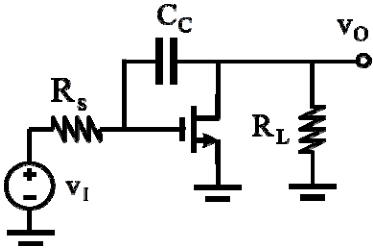

四、下圖為一簡化的放大電路，其電路參數為 1mA I D = 、 2 ox n μ A/V 250 C μ = 、 =∞ V A 、 ，回答下列問題：

（每小題 4 分，共 20 分）

 求本電路的直流增益 v A 。

•  根據  求電路的 3 dB 極點 3dB ϖ 。

•  以米勒定理（ Miller Theory ）將 C C 分解為兩個等效電容，其輸入端 = 1 C ？輸出端 = 2 C ？

 以 Open Circuit Time Constant Approximation 的方法求對應到 C C 的等效電阻 C C R 。  根據  求電路的 3 dB 極點 3dB ϖ 。

代號：

20140

全三頁

第二頁

105 年公務人員特種考試警察人員、一般警察人員 考試及 105 年特種考試交通事業鐵路人員考試試題

代號：

20140

全三頁

第三頁

考 試 別：

一般警察人員考試

等 別：

二等考試

類 科 別：

刑事警察人員電子監察組

科 目：

電子學

• 五、下圖反相器電晶體的特性為 1V | |V V tp tn = = 、 =∞ V A 、 2 ox p ox n μ A/V 250 C μ 2 C μ = = 。 當 I V 由 0V 增加到 5V ， NMOS 與 PMOS 電晶體會歷經五種不同的操作模式的組合， 依序為 A 、 B 、 C 、 D 、 E 五區：

•  製表說明各區電晶體的操作模式（ OFF/SAT/LINEAR ） 。 （ 5 分）

•  求出 C 區間的短路電流大小 Short I 與兩個電晶體的 Over Drive Voltage V OV 。 （ 5 分）

•  繪出此一反相器的輸出入轉換曲線，並標明每個區間交替點的輸入與輸出電壓。 （ 10 分）

（請接背面）
