109 年公務人員高等考試一級暨二級考試試題 代號： 20110-22210 頁次： 1 － 1

等

別：高考二級

類

科：各類科

科

目：憲法與英文

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、依現行憲法及增修條文規定，副總統能否兼任行政院院長？請依相關司 法院大法官解釋分析之。 （ 25 分）

• 二、 A 公司為菸品輸入業者，為支持藝文活動，出資贊助國外某著名交響樂 團來臺演出，演出當天之節目單上亦出現 A 公司之英文簡稱。後衛生福 利部以 A 公司違反菸害防制法第 9 條第 8 款規定，依同法第 26 條第 1 項規定，對 A 公司處以新臺幣 500 萬元罰鍰。 A 公司不服，經提起行政 爭訟均敗訴確定後，主張菸害防制法第 9 條第 8 款規定侵害其言論自由 而違憲，向司法院大法官聲請解釋。請依相關司法院大法官解釋，附理 由分析 A 公司之聲請是否成立？（ 25 分）

參考條文：

菸害防制法第 9 條第 8 款： 「促銷菸品或為菸品廣告，不得以下列方式為之：…… 八、以茶會、餐會、說明會、品嚐會、演唱會、演講會、體育或公益等活動，或其 他類似方式為宣傳。」

同法第 26 條第 1 項： 「製造或輸入業者，違反第 9 條各款規定者，處新臺幣 500 萬元以上 2500 萬元以下罰鍰，並按次連續處罰。」

三、英譯中： （ 10 分）

Benjamin Franklin once blamed the wilderness for the paucity of American literature. Americans, he explained, were so busy taming a continent that they lacked time for plays and poetry. The explanation was plausible but not sufficient.

四、中譯英： （ 10 分） 自己獨立生活的人若是生活費有很高的比例都花在外食或罐頭食物，這 是不智的，他們可能會因此有肥胖或營養不良的風險。

五、英文作文： （ 30 分）

It is said that intrinsic motivation is a key to learning anything successfully. Write an essay in English of NO more than 300 words to explain why you agree or disagree with the statement with concrete examples.

座號：

代號：

20120-22220

頁次：

3 － 1

109 年公務人員高等考試一級暨二級考試試題

等

別：高考二級

類

科：各類科

科

目：國文（作文、公文與測驗）

考試時間：

2 小時

※注意：禁止使用電子計算器。

甲、作文與公文部分：甲、申論題部分：

• 請以黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。

  不得於試卷上書寫姓名或座號。

一、作文：（ 60

分）

多元社會中，人們對於同一事物的看法，難免有見仁見智的時候。有 人認為「擇善固執」是堅守原則的表現，值得稱許，有人則持不同評 價。何謂「善」？何謂「固執」？如何「擇」？以及「擇善固執」有 何優、缺點？都是值得思考的問題。請以「擇善固執」為題，作文 一篇，闡述己見，文長不限。

二、公文：（

20

分）

海洋廢棄物為當前世界各國關注之重大環境保育議題，臺灣四面環 海，更需積極面對海洋廢棄物引發的相關問題。行政院環境保護署與 環保公民團體於 2017 年共擬「臺灣海洋廢棄物治理行動方案」，透 過整體社會的關注與響應，以減少海洋廢棄物之產生與衝擊，善盡地 球村成員的守護責任。試擬行政院環境保護署函直轄市及各縣市政 府環境保護局，請積極宣導「臺灣海洋廢棄物治理行動方案」資訊。

乙、測驗部分：（ 20 分）

代號： 2201

•  本測驗試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

• 1 下列文句「」內成語使用正確的是：

•  他做了如此人神共憤的事，朋友們都為他「自慚形穢」

•  主政者若短視近利， 「四海承風」之下，人民亦不免受害

•  他不需刻意裝扮即儀表出眾，可謂「璞玉渾金」 ，令人稱羨



警方「順藤摸瓜」 、誤打誤撞地偵破此陳年懸案，著實幸運

• 2 《禮記．緇衣》 ： 「下之事上也，不從其所令，從其所行。」下列敘述與本文主張最相 近的是：

•  上為下效，君行臣甚

•  上下離而不和，故雖自安，必且危之

•  下臣事君以貨，中臣事君以身，上臣事君以人

•  下之事上也，雖有庇民之大德，不敢有君民之心

座號：

• 3 閱讀下文，選出敘述正確的選項：

• 優旃者，秦倡侏儒也，善為笑言，然合於大道。秦始皇時，置酒而天雨，陛楯者皆 沾寒。優旃見而哀之，謂之曰： 「汝欲休乎？」陛楯者皆曰： 「幸甚。」優旃曰： 「我 即呼汝，汝疾應曰『諾』 。」居有頃，殿上上壽呼萬歲。優旃臨檻大呼曰： 「陛楯 郎！」郎曰： 「諾！」優旃曰： 「汝雖長，何益？幸雨立；我雖短也，幸休居。」於 是始皇使陛楯者得半相代。 （ 《史記．滑稽列傳》 ）

 陛楯者主動要求優旃向秦始皇求情  優旃藉自身矮小諷刺秦始皇的刻薄

•  優旃利用適當時機透露陛楯者之苦  秦始皇因優旃的譏嘲而處罰陛楯者

• 4 孔子適鄭，與弟子相失，孔子獨立郭東門。鄭人或謂子貢曰： 「東門有人，其顙 似堯，其項類皋陶，其肩類子產，然自腰以下不及禹三寸，纍纍若喪家之狗。」 子貢以實告孔子。孔子欣然笑曰： 「形狀，末也。而謂似喪家之狗，然哉！然哉！」 （ 《史記．孔子世家》 ）

根據上文，下列敘述正確的選項是：

•  孔子欣然接受鄭人以古今聖人的形象來描述自己的外貌

•  鄭人鄙夷孔子周遊列國不得志，故添油加醋醜化他的形象

•  子貢對孔子脫隊不悅，刻意轉述鄭人的形容，想激怒孔子

•  孔子認為「喪家之狗」的形容，頗能傳達他獨立東門的樣子

• 5 魏公子牟東行，穰侯送之曰： 「先生將去冉之山東矣，獨無一言以教冉乎？」魏公子 牟曰： 「微君言之，牟幾忘語君，君知夫官不與勢期，而勢自至乎？勢不與富期，而 富自至乎？富不與貴期，而貴自至乎？貴不與驕期，而驕自至乎？驕不與罪期，而 罪自至乎？罪不與死期，而死自至乎？」穰侯曰： 「善！敬受明教。」 （ 《說苑》 ） 依據上文，下列敘述最正確的是：

 穰侯遠行時給魏公子一番臨別贈言  魏公子闡述為官的升遷歷程與風險  魏公子提醒富貴之後容易驕慢招禍  穰侯對魏公子的好意勸諫表示心領

• 6 「有一個故事：甲乙兩縣爭取一塊土地的所有權，雙方分別提出法律、地理、歷史的 種種證據，支持自己的觀點，誰也不肯退讓。上級為此頭痛不已，無法判斷孰是孰 非。最後，上級下令兩位縣官互調職位，職位調動以後，兩人的觀點立場也跟著變 了，從前振振有理的說詞，再也站不住腳。兩縣的土地糾紛也就自然平息了。」 根據上文，下列敘述正確的是：

•  權宜的手段是領導人必要的智慧  易地而處才能消弭諸多對立紛爭

•  執法的公平能夠凝聚團結的共識

•  虛心退讓是為官者應具備的修養

• 7 「歷史或許就存於個人記憶與集體記憶不停的辯證之間。有時候，重要的並不只在於 留下了什麼，而是我們是否能因為留下的什麼而思考了背後的為什麼？否則，我們 只會紀念榮光，卻不識榮光何來；或者只能為過去悲慟，卻不知之所以必須悲慟的 原因。無論是歷史、記憶或文化資產，要是沒有脈絡、沒有情境，沒有故事，沒有 個人經驗、集體記憶與歷史意識的不斷辯證，那麼，在多變世界中出現的紀念物可 能只能是商品，紀念日只能是放假日，文化景觀只能是打卡勝地。」

下列敘述，最符合作者看法的是：

•  個人記憶與集體記憶難以切割，須思考歷史所以留存的原因和意義

•  脫離了脈絡與情境，人們便能卸下歷史重擔而在文化景觀開心打卡

•  集體記憶與自己的記憶是否相涉，是我們面對歷史時最該在意的事

•  歷史即使只是某些人的集體記憶，也應透過紀念物、紀念日來保存

• 8 「全臺海岸線在 20 世紀後半葉的侵蝕後退現象，多少受到氣候變遷的影響，但細究 之下，有很大一部份和海岸工程結構體脫不了關係。海堤、突堤、離岸堤等海岸防 護結構體，基本上是由水泥結構體和大量消波塊組成。其實消波塊並非海岸防護工 程的特效藥。波浪較小時，消波塊尚能發揮功用；當波浪大到一定程度，消波塊可 能會承受不了撞擊而破碎，甚至整塊被浪捲起、拋向岸邊並加速撞擊海堤堤面，反 過來破壞水泥結構體。此外，突堤、離岸堤的消波塊若排列堆置不當，也可能增強 消波塊附近的渦流，剷挖侵蝕消波塊底部的海床，使其更快沒入海中。」

根據上文，下列敘述最符合文意的是：

•  介紹臺灣海岸防護工程經常施作的工法

•  探討氣候變遷對臺灣海岸線侵蝕後退的影響

•  說明水泥結構體與消波塊對海岸防護的必要性

•  檢討目前臺灣海岸防護工程施作工法的適切性

• 9 「國小時，母親幫我在農會開戶，教我儲蓄。第一次到農會，就被牆上一幅巨大的複 製畫所吸引。畫中的田園看似無邊無際，三個婦女彎身拾穗，似乎馱著生活的重量。 我常看見自家長輩在田裡耕種的情形，對這幅畫的構圖感到異常熟悉。那時的我， 並不知道這是誰畫的，一直到高中的美術課堂上，才終於知道那幅畫叫〈拾穗〉 。米 勒的畫作使我想起童年，祖父母用一生，努力脫離貧窮，也讓他們的子孫脫離貧窮。 我永遠記得他們說過的： 『困窮的時候，做就是了，不必想太多。』好久沒回家鄉， 農會裡是否還懸掛著米勒的畫作，不得而知。可是我仍清楚的記憶著，米勒筆下描 摹出的世界，彷彿嗅得到土地與汗水，不是窮酸味，是充滿悲憫的氣息。畫裡的人 物，彎下腰看見了永恆。」

下列選項，與本文題旨最相近的是：

•  失敗難免，不要因為眼前的困窮，就變得不敢夢想

•  埋頭苦幹，以解決人生的困境，無需太費心神思量

•  改變困窮的契機，在於當機會到來時，已做好準備

•  再簡單的事，也會因為顧慮太多，而變得困難重重

• 10 承上題，最符合作者對〈拾穗〉感受與認知的敘述是：   

• 

在農會看見〈拾穗〉時便深受吸引，並從母親處得知畫者為米勒 初次見到〈拾穗〉時，對畫中所描繪的場景與人物感到陌生好奇 由〈拾穗〉中的人物形象，想起祖父母為改善生計所付出的努力 自〈拾穗〉中馱著生活重量的婦女身影，嗅聞到生活的窮酸無助

22130

代號：

頁次： 2 － 1

109 年公務人員高等考試一級暨二級考試試題

等

別：高考二級

類

科：電子工程

科

目：高等電子電路學（包括類比與數位）

考試時間：

2 小時

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

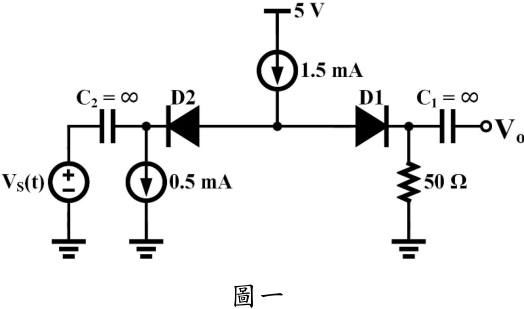

一、如圖一電路，二極體電流 ID 與跨壓 VD 之關係為 D V /V T D S I =I e ，其中之熱電 壓 VT 為 25 mV 。

•  求二極體 D1 之偏壓電流 ID1 。 （ 10 分）

•  求小訊號電壓增益 Vo / VS 。 （ 10 分）

圖一

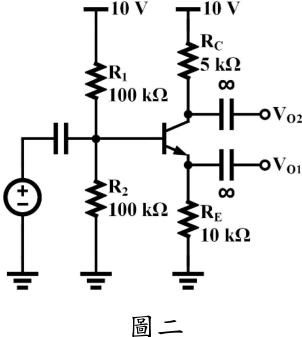

二、如圖二電路，由 BJT 構成之放大器電路，其中 BJT 之電流增益 β = 100 ， BE V 之壓降為 0.7 V ，試回答：

 此 BJT 操作於主動區（ Active Mode ）或飽和區（ Saturation Mode ）？ （ 10 分）

 集極偏壓電流 IC 值為多少？（ 10 分）

圖二

座號：

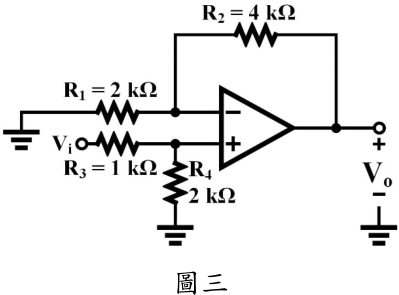

三、如圖三所示之運算放大器具無限大之輸入阻抗。

•  如運算放大器之差動增益為無限大，試求 Vo / Vi 值為何？（ 10 分）

•  如運算放大器之差動增益為 100 V / V ，試求 Vo / Vi 值為何？（ 10 分）

圖三

四、使用 CMOS 邏輯電路設計，其 NMOS 區塊與 PMOS 區塊具對偶性 （ duality ） 。

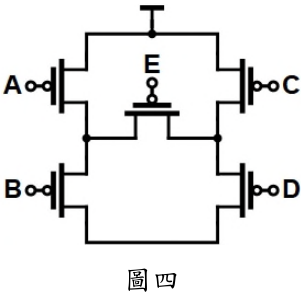

•  若已知 PMOS 區塊如圖四所示，請畫出其 NMOS 區塊。 （ 10 分）

•  請繪出邏輯布林函數 F=AB+CD 之完整 CMOS 邏輯電路。 （ 10 分）

圖四

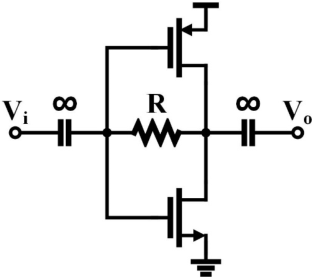

五、如圖五所示為 MOSFET 與電阻所構成之放大器，假設所有 MOSFET 之小 訊號參數 gm=2.0mA/V ， ro = 100 kΩ ，且電路中之電阻 R = 50 kΩ ，試求：  輸出阻抗 Ro 。 （ 10 分）

•  小訊號電壓增益 Vo / Vi 。 （ 10 分）

代號：

22140

頁次：

2

－

1

109 年公務人員高等考試一級暨二級考試試題

等

別：高考二級

類

科：電子工程

科

目：電路分析

考試時間：

2 小時

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

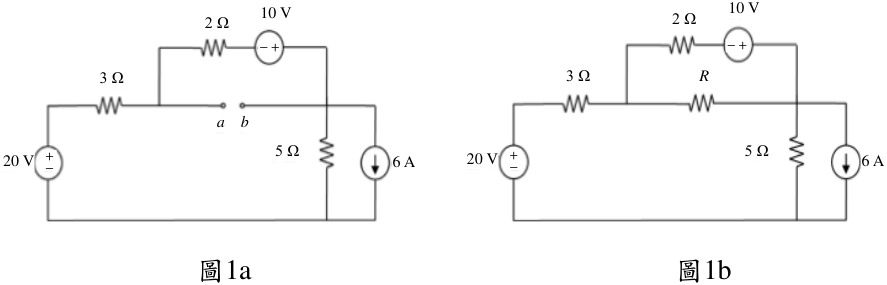

一、在圖 1a 中的 a -b 處獲得諾頓等效電路：

•  找到諾頓電阻 RN （請根據計算繪製電路） 。 （ 10 分）

•  使用疊加定理找到諾頓電流 IN （請根據計算繪製電路） 。 （ 10 分）

•  在圖 1b 的電路中找到可以傳遞到電阻器 R 的最大功率 P 。 （ 5 分）

圖

1a

圖

1b

10 V

20 V

10 V

20 V

a

b

6 A

6 A

R

2 Ω

5 Ω

3 Ω

3 Ω

2 Ω

5 Ω

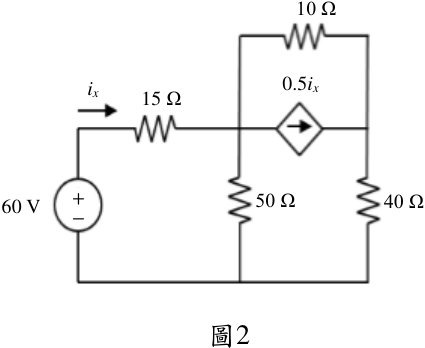

二、使用電源轉換在圖 2 的電路中求出 ix 。 （ 25 分）

圖

2

60 V

10 Ω

40 Ω

50 Ω

15

Ω

ix

0.5

ix

座號：

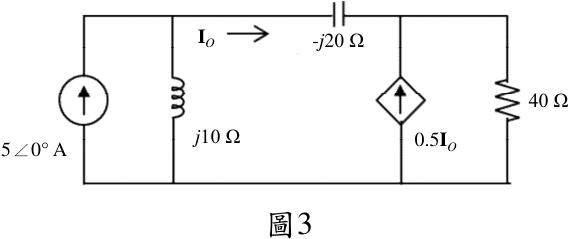

三、根據圖 3 所示，求 40 Ω 電阻所吸收的平均功率。（ 25 分）

40 Ω

j

2

0 Ω

j

10 Ω

5

∠

0° A

I

O

0.5

I

O

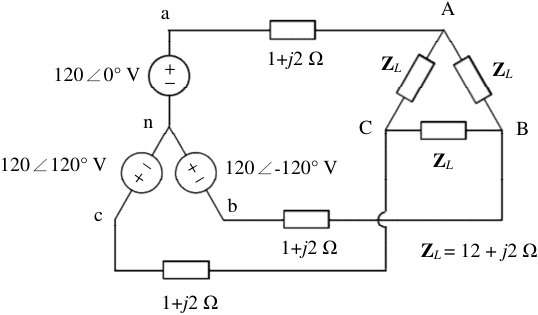

四、求圖 4 之三相電路的線電流。（ 25 分）

120

∠

0° V

120

∠

120° V

120

∠-

120° V

1+

j

2 Ω

1+

j

2 Ω

Z

L

= 12 +

j

2 Ω

1+

j

2 Ω

Z

L

Z

L

Z

L

A

B

C

a

c

b

n

代號：

22150

頁次：

1 － 1

等

別：高考二級

類

科：電子工程

科

目：積體電路技術

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、請畫出一個由三個 NMOS 電晶體與兩個 PMOS 電晶體所組成的 CMOS 差 動放大器（ differential amplifier ）的電路圖，並說明其工作原理。 （ 20 分）

• 二、在 VLSI 製程中為提高所製造的積體電路品質可以使用 strained silicon 的 技術，試說明何謂 strained silicon ？如何製作 strained silicon 元件？相較 於正常製程， strained silicon 製程的元件有何優勢？（ 20 分）

• 三、在現代 CMOS 半導體製程中，金屬連接線係用於連接各電晶體的端點。 由於連接線複雜，這些金屬連接線的層數甚至已經高於十層。若將這些 不同層的金屬連接線區分為較高層與較低層兩類，試說明這兩類金屬連 接線之各自用途，其厚度之差異及原因。 （ 12 分）

• 四、請詳細回答下列各小題： （每小題 8 分，共 48 分）

•  FinFET 之結構與優勢

•  光罩與曝光程序

•  Body Effect 之成因與影響

•  DRAMand SRAM 之各自單一位元電路圖與優劣比較

•  CMOS 晶片的功率消耗分類與其各自成因

•  MOS 電晶體於線性區及飽和區之特性

座號：

代號：

22160

頁次：

1 － 1

等

別：高考二級

類

科：電子工程

科

目：電子元件

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、考慮在半導體中電場對載子傳導的影響。在低電場的狀況下，說明何謂 移動率 （ mobility ） ？請舉出兩種載子散射機制，並討論其與溫度的關係。 若加大電場，載子的傳導會出現什麼現象？（ 20 分）

• 二、就一個理想的金屬、半導體接面： （每小題 10 分，共 20 分）

•  請以工作函數 （ work function ） 、 電子親和力 （ affinity ） 、 費米能階 （ Fermi level ）界定蕭基接面（ Schottky contact ）與歐姆接面（ Ohmic contact ） 。

•  在達成熱平衡的條件下，分別說明蕭基接面與歐姆接面電荷分布的狀 態，並據以推論其電壓電流特性。

• 三、說明 SRH 復合模型（ Shockley-Reed-Hall recombination model ）的物理機 制。並說明在一個 PN 接面二極體中，此種復合對電流傳導的影響；分 別就順偏壓、逆偏壓兩種狀態做出說明。 （ 20 分）

• 四、一個半導體 PN 接面， P 與 N 側的雜質濃度分別為 NA 與 ND ，且 NA>>ND 。 半導體的本質濃度（ intrinsic carrier density ）為 ni ，介電係數為 ε 。此外 令 k 為波茲曼常數， T 為絕對溫度。 （每小題 10 分，共 20 分）

•  求取在熱平衡條件下的內建電位（ built-in potential ） Vbi 表示式。

•  以空乏近似法（ depletion approximation ） ，求取熱平衡下的空乏區寬度 （ depletion width ） W 表示式。

• 五、考慮一個 npn 雙極性電晶體（ bipolar junction transistor ） ，基極的寬度為 W ，電子在基極的擴散常數為 D ，復合生命期（ recombination lifetime ） 為 τ 。其中電子的擴散長度 L = (Dτ) 1/2 >>W 。若電晶體的基射極順偏注入 的電子濃度為 np ；而基集極為零偏壓。令單位電荷為 q 。求集極電流密度 與基極電流密度，以及基極的傳導因子（ transport factor ）表示式。 （ 20 分）

座號：
