00110

108 年專門職業及技術人員高等考試建築師、 25 類科技師（含第二次食品技師）考試暨 普通考試不動產經紀人、記帳士考試試題

等

別：高等考試

類

科：土木工程技師

科

目：結構設計（包括鋼筋混凝土設計與鋼結構設計）

考試時間：

2 小時

座號：

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• ※依據與作答規範：內政部營建署「混凝土結構設計規範」 （內政部 100.6.9 台內營字第 1000801914 號令） ；中國土木水利學會「混凝土工程設計規範」 （土木 401-100 ） 。未依上述規範作答，不予計分。

• D13 ， db = 1.27 cm ， Ab = 1.27 cm 2 ； D22 ， db = 2.22 cm ， Ab = 3.87 cm 2

；

• D25 ， db = 2.54 cm ， Ab = 5.07 cm 2 ； D29 ， db = 2.87 cm ， Ab = 6.47 cm 2 ；

混凝土強度

D25

以上

f

y

′

c

= 280

= 4,200

kgf/cm

kgf/cm

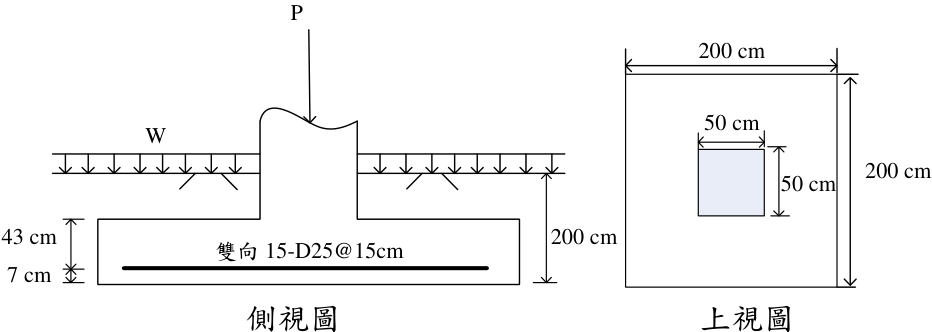

• 一、附圖所示為一鋼筋混凝土柱基礎，柱主筋未插入基腳內，且須承受活載 重 PL =80 tf 及靜載重 PD = 50 tf 之軸力，請設計此柱基礎之接合鋼筋及 其伸展長度。 （ 25 分）

P

雙向

15-D25@15cm

W

200 cm

7 cm

43 cm

50 cm

50 cm

200 cm

200 cm

上視圖

2

2

，

D10

與

D13

f

= 2,800

kgf/cm

2

；

y

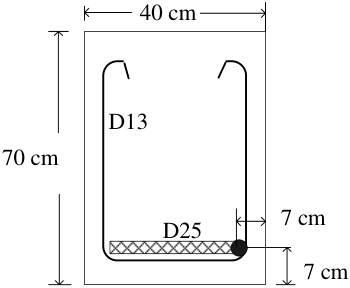

• 二、有一單筋單排矩形梁（如下圖所示） ，其主筋採 D25 ，箍筋採 D13 ，混凝 土骨材最大粒徑為 2.54 cm ，試依照規範計算此梁最大與最小彎矩設計 強度ψ Mn 。 （ 25 分）

40 cm

70 cm

7 cm

D25

D13

7 cm

• 三、請說明形狀因子之定義及其物理意義，並請計算 H600 × 300 × 12 × 22 斷面之形狀因子。 （ 20 分）

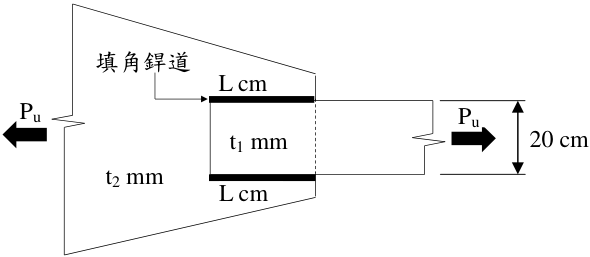

• 四、如下圖所示一寬 20 cm 、厚 16 mm(t1) 之鋼板採用填角銲縱向銲道疊接於另 一厚度為 20 mm(t2) 之鋼板，兩鋼板之降伏及抗拉強度分別為 Fy = 2.5 t/cm 2 ， Fu= 4.1 t/cm 2 ， E70 銲材（ Fu = 4.9 t/cm 2 ） ：

•  依現行極限設計法規範，請問填角銲之最小銲道尺寸及最小銲道長度 L 分別為何？（未說明原因者不予計分 。） （ 10 分）

•  在不考慮剪力遲滯效應 （ U = 1.0 ） 下 ， 填角銲銲道尺寸 L 至少應為何？ 請說明原因 。 填角銲銲道之最大銲道尺寸又為何？（未說明原因者不 予計分 。） （ 20 分）

L cm

t2mm

L cm

填角銲道

Pu

Pu

t 1 mm

t2 mm

L cm

t1 mm

L cm

Pu

Pu

20 cm

填角銲道

108 年專門職業及技術人員高等考試建築師、 25 類科技師（含第二次食品技師）考試暨 普通考試不動產經紀人、記帳士考試試題

代號：

00120

全一頁

等

別：高等考試

類

科：土木工程技師

科

目：施工法（包括土木、建築施工法與工程材料）

考試時間：

2 小時

座號：

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、為維護民眾的生活品質，任何施工作業均須防止產生不當的施工公害；請說明土木 與建築工程的施工過程中，依其施工工項與作業內容的差異性，對周遭環境所可能 產生的施工公害計有那些？（ 25 分）

• 二、今年十月所發生的南方澳跨港大橋災難事件，不僅凸顯橋梁工程生命週期中每個階 段的重要性，也顯示出鋼質材料檢測的專業與必要性。請說明一件橋梁工程專案的 生命週期中每個階段所應辦理之事項內容；以及鋼構材料可採取之非破壞檢測計有 那幾種方法？（ 25 分）

• 三、發泡聚苯乙烯（ Expanded Polystyrene ；簡稱為 EPS ）由於所具有之材料特性，歐、美、 日等國家已將其作為工程上的土方回填替代材料達數十年，故歐美國家多將之稱為地 工泡棉（ Geofoam ） ；而行政院公共工程委員會亦於公共工程施工綱要規範「第 02334 章」頒定發泡聚苯乙烯之工程應用規範，以維護 EPS 做為輕質填土工法之工程品質； 請說明在一般情況下， EPS 輕質填土工法之施工程序與 EPS 材料之品管準則。 （ 25 分）

• 四、請分別說明反循環基樁、全套管基樁以及土鑽基樁三種場鑄基樁施工方法之內容， 並比較其差異性。 （ 25 分）

（請接背面）

00140

頁次：

2 － 1

108 年專門職業及技術人員高等考試建築師 25 類科技師 普通考試不動產經紀人 年專門職業及技術人員高等考試建築師 技師（含第二次食品技師）考試 普通考試不動產經紀人、記帳士考試試題 年專門職業及技術人員高等考試建築師、 考試暨 記帳士考試試題

等

別：高等考試

類

科：土木工程技師

科

目：結構分析（包括材料力學與結構學 包括材料力學與結構學）

考試時間：

2 小時

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題 作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者 於本試題上作答者，不予計分。

•  本科目得以本國文字或英文作答 本科目得以本國文字或英文作答。

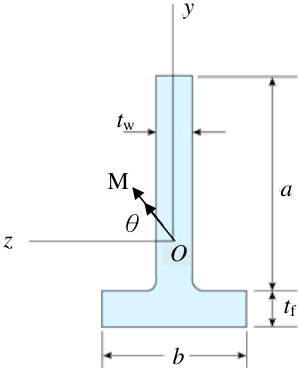

• 一、倒 T 型斷面如下圖所示 受彎矩 M = 20 kN·m ， 應力。 （ 25 分） 圖所示。 b = 200 mm ， a = 300 mm ， t w = ，角度θ = 45 ∘ 。請計算該斷面最大之拉應力與壓 20 mm ， t f = 25 mm 。 請計算該斷面最大之拉應力與壓

M

θ

y

a

z

b

t

w

t

f

O

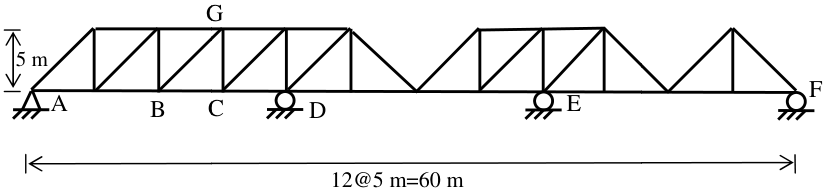

• 二、如下圖所示，請繪出所示桁架結構下列影響線 D 支承垂直反力，  E 力，  BG 桿件力。 （ 所示桁架結構下列影響線：  A E 支承垂直反力，  F 支承垂直反力 （ 25 分） A 支承垂直反力，  支承垂直反力，  BC 桿件

G

5 m

A

B

C

G

C

D

E

F

座號 座號：

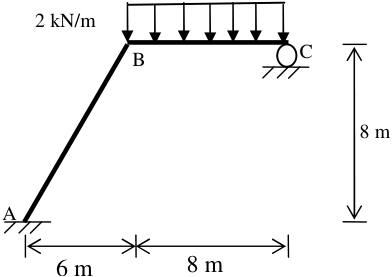

• 三、請利用力法 ( 諧和變位法 ) 計算 C 點支承反力，並繪製桿件 BC 的彎矩圖。 下圖各桿件之 EI 均相同。 （ 25 分）

6 m

2 kN/m

A

8 m

B

C

8 m

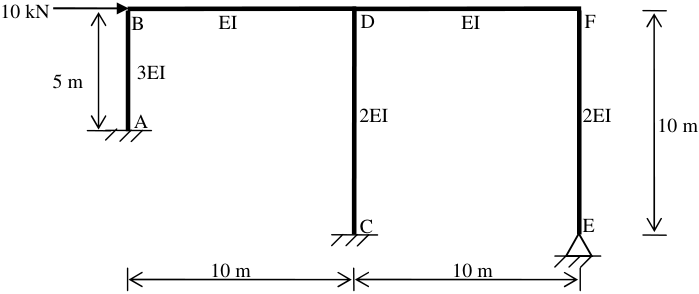

• 四、請利用力矩分配法計算各桿件端點力矩。桿件 EI 值比例標示於下圖。 （ 25 分）

10 m

10 kN

A

10 m

B

D

EI

3EI

C

E

F

EI

2EI

2EI

10 m

5 m

108 年專門職業及技術人員高等考試建築師、 25 類科技師（含第二次食品技師）考試暨 普通考試不動產經紀人、記帳士考試試題

等

別：高等考試

類

科：土木工程技師

科

目：工程測量（包括平面測量與施工測量）

考試時間：

2 小時

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、今欲測量一正方形工地的面積，假設以某部儀器觀測該正方形邊長 a 的中誤差為 σ ：

•  若欲控制該工地面積的中誤差不得大於 σ A ，在僅觀測一次正方形邊長的情形下， 請說明 σ 與 σ A 之間須滿足何種關係？（ 10 分）

•  若上述關係無法滿足，在使用同一部儀器的狀況下，請提出可採取的觀測策略並 說明理由。 （ 15 分）

• 二、單曲線中間樁之測設方法包含偏角法（ deflection angle method ）及切線支距法（ the methods of offsets from tangents ）等，請分別說明其原理、計算方式及適用場合。 （ 25 分）

• 三、衛星定位測量中，從衛星軌道資訊到待測地面點位置皆需參考到不同的坐標系統。 請列舉並說明各坐標系統的定義、以及坐標系統之間的相互關係。 （ 25 分）

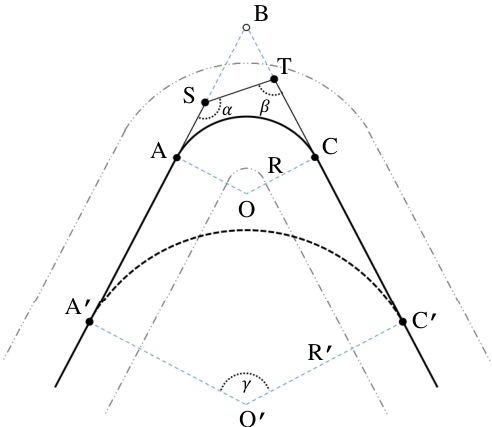

• 四、如圖欲對一道路進行彎道改善工程，圖中 AC 弧線為原道路中心之圓曲線，起點 A 之樁號為（ 80 K+321.34 m ） ，但已無法查得原曲線半徑 R 的大小。因現場無法對切 線交點 B 進行定樁及觀測，因此分別於兩切線上設立樁位 S 及 T ，並觀測 AS 長度為 18.16 公尺、 ST 長度為 28.52 公尺， α = ∠ AST = 135° 、 β = ∠ STC = 101° ；新道路曲線 仍設計為圓曲線，且具有與原曲線相同的曲線中心角 γ 。請回答以下問題：

•  請推算原 AC 曲線之曲線中心角 γ 及曲線半徑 R 。 （ 15 分）

•  若新曲線的半徑 R ′ 設計為 70 公尺，請計算新曲線起點 A ′ 的樁號、以及 AC ′ ′ 的弧線 長度。 （ 10 分）

A

C

'

R

C

B

T

S

A

'

R

'

O

O

'

（請接背面）

代號： 00150

全一頁

座號：

108 年專門職業及技術人員高等考試建築師、 25 類科技師（含第二次食品技師）考試暨 普通考試不動產經紀人、記帳士考試試題

等

別：高等考試

類

科：土木工程技師

科

目：營建管理

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、依據最新修訂之政府採購法第 70 條之 1 規定：機關辦理工程規劃、設計，應依工程 規模及特性，分析潛在施工危險。而勞動部職業安全衛生署亦已函頒「營造工程施 工風險評估技術指引」 ，透過行政指導說明不同生命週期各階段施工風險評估之方 式。若您是一位土木工程技師，請具體說明設計成果風險評估該如何進行。 （ 25 分）

• 二、國內工程技術性服務的計費方法，依「機關委託技術服務廠商評選及計費辦法」 （簡 稱技服辦法）內容規定，其一為「服務成本加公費法」 。請回答以下問題：

•  服務成本加公費法的組成，所有費用主要區分為那些細項。 （ 15 分）

•  依技服辦法之規定，請詳述機關得給付廠商獎勵性報酬的情形與方式。 （ 10 分）

• 三、設計施工界面整合是提升工程品質必須進行的一項基礎工作。請回答以下問題：

•  請說明何謂可施工性（ Constructability ） 。 （ 5 分）

•  請舉例說明，如何善用 BIM （ Building Information Modeling ）技術進行可施工性的 分析。 （ 20 分）

• 四、工程專案面臨展延工期幾乎無法避免。請詳述一般契約中通常約定可以展延的情 境。 （ 25 分）

（請接背面）

00160

代號：

座號：

全一頁

代號：

00130

108 年專門職業及技術人員高等考試建築師 25 類科技師 普通考試不動產經紀人 年專門職業及技術人員高等考試建築師 技師（含第二次食品技師）考試 普通考試不動產經紀人、記帳士考試試題 年專門職業及技術人員高等考試建築師、 考試暨 記帳士考試試題

等

別：高等考試

類

科：土木工程技師

科

目：大地工程學（包括土壤力學 包括土壤力學、基礎工程與工程地質）

考試時間：

2 小時

座號 座號：

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題 作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者 於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外 門名詞或數理公式外，應使用本國文字作答。

一、就土壤三軸壓密排水試驗 就土壤三軸壓密排水試驗（ CD test ）和單向度壓密試驗 和單向度壓密試驗：

•  試比較三軸壓密排水 直載重階段時，兩者試體產生側向 密試驗得到的楊氏係數和一般的楊氏係數 黏土分布的面積範圍之情形為何 壓密排水試驗在受軸差應力階段，而單向度壓密試驗受垂 兩者試體產生側向（半徑方向）應變 密試驗得到的楊氏係數和一般的楊氏係數，有何不同 黏土分布的面積範圍之情形為何？（ 15 分） 而單向度壓密試驗受垂 應變，有何不同？壓 有何不同？它在模擬現場

•  這兩種試驗結果，分別可得到那些土壤參數 分別可得到那些土壤參數？（ 10 10 分）

• 二、在高雄某地海邊抽砂回填之新生地 實（ Dynamic Compaction 在高雄某地海邊抽砂回填之新生地，於未蓋廠房之前 Dynamic Compaction ）的工作： 於未蓋廠房之前，擬先進行動力夯

•  試問動力夯實之目的與方法為何 試問動力夯實之目的與方法為何？（ 15 分）

•  其適用之地基特性為何 為何及可改善處理的有效深度大約多深 大約多深？（ 10 分）

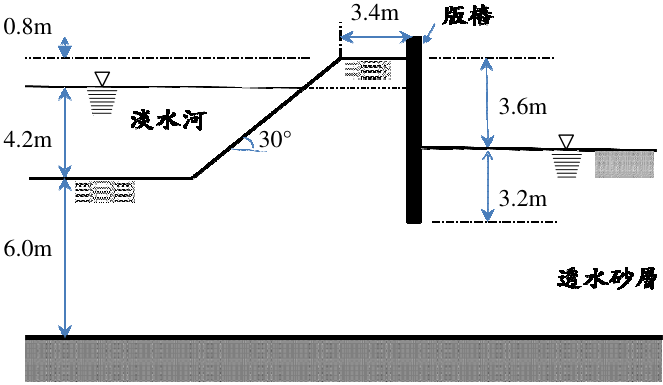

三、某開挖面鄰近淡水河， ，如圖所示：

•  試繪出流線網，並標示出 低等勢能線。 （ 15 分 並標示出 ⑴ 最高流線 ⑵ 最低流線 ⑶ 分） ⑶ 最高等勢能線 ⑷ 最

•  計算淡水河流進開挖面之滲流量為何 k = 4.5 × 10 -5 m/s 。 （ 計算淡水河流進開挖面之滲流量為何？設透水砂層之滲透係數 。 （ 10 分） 設透水砂層之滲透係數

0.8m

6.0m

4.2m

3.4m

3.6m

3.2m

30°

• 四、  離島金門及馬祖的花崗岩地下軍事坑道，當初國軍採用何種施工方式 完成的？試說明可否像臺灣本島的山岳隧道，採用機械開挖？並敘述 其理由。另連接大金門與小金門且正在施工中的金門大橋，因施作海 中橋墩以下的全套管基樁，需打設入岩到新鮮花崗岩盤中，試問要入 岩到新鮮花崗岩，會遭遇何種困難及解決方法為何？（ 15 分）

•  若有三棟相同建築物分別蓋在傾向斷層 （ dip-slip faults ） 的上盤 （ hanging wall ） 、下盤（ foot wall ）及斷層線的上面，試比較住在上盤、下盤、斷 層線之上面，危險程度的可能順序為何？並說明其理由。 （ 10 分）
