106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨 普通考試不動產經紀人、記帳士考試試題 代號： 00430 全一頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

大地工程施工學

考試時間 ：

2 小時

※注意：

禁止使用電子計算器。

• 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、 噴凝土常用於那種工法開挖隧道？（ 10 分）

• 噴凝土在此類隧道中之功用為何？（ 10 分）

• 二、規劃於軟弱黏土地盤中開挖地下室，但研判施工中開挖區可能發生隆起問題，請問 此地下室開挖工程應做好那些措施，以減少施工災害？（ 15 分）

• 三、 以潛盾工法施工之土質隧道於安裝環片，完成一次襯砌後，為何仍可能造成沉陷？ （ 10 分）

• 此問題應如何處理及預防？（ 10 分）

• 四、試比較國內常使用之三種高壓噴射攪拌工法，即單管工法（如 CCP 工法） 、雙重管工 法（如 JSG 工法）及三重管工法（如 CJG 工法）之噴射攪拌方法與所獲得之改良效 果。 （ 25 分）

• 五、攪拌工法使用之硬化材以水泥系材料為主，試說明此類材料與土壤之反應作用及其 改良效果。 （ 20 分）

（請接背面）

座號：

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨 普通考試不動產經紀人、記帳士考試試題 代號： 00410 全五頁 第一頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

基礎工程與設計（包括開挖工程及基礎相關結構設計）

考試時間 ：

2 小時

※注意：

可以使用電子計算器。

• 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 本科目除專門名詞或數理公式外，應使用本國文字作答。

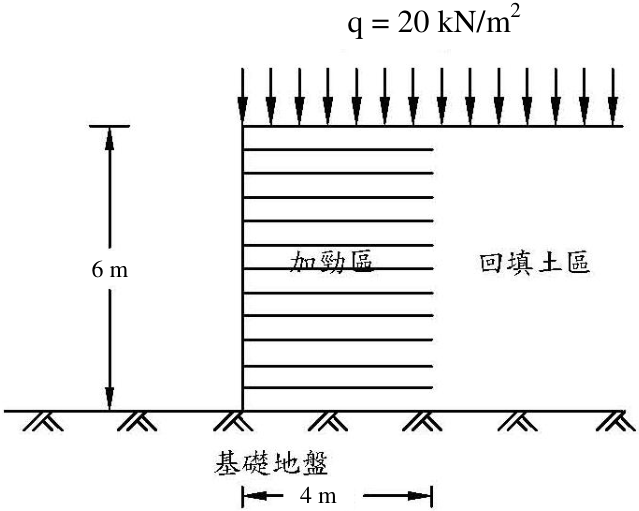

• 一、現有一高度為 6 m 之地工合成材加勁擋土牆（ Geosynthetic Reinforced Soil Retaining Wall ） ，如圖一所示，加勁材層數之安排見於表一。加勁區填築土壤材料之單位重 γ 1 = 20 kN/m 3 ，抗剪角  1 = 34° ，凝聚力 c1 = 0 。加勁區後方回填土區及下方基礎地盤 土壤材料之單位重 γ 2 = 18 kN/m 3 ，抗剪角  2= 30° ，凝聚力 c2 = 0 。假設加勁材之極限 抗張強度為 60 kN/m ，加勁材鋪設長度 L = 4 m ，加勁材垂直間距 Sv = 0.5 m ：

• 假設加勁擋土牆內部之破壞面為 Rankine 主動情形 （ /2 45 f      ） ，側向土壓力亦為主動情形，請計算並說明相對於抗拉斷及抗拉 脫之安全係數 FS 是否足夠？（ 12 分）

• 假設此加勁擋土牆為一穩固剛體，請計算並說明此加勁擋土 牆之抗滑動及抗傾倒之安全係數是否足夠？（ 8 分）

• 註：此題假設地工合成材與土壤之摩擦角不需折減，即   tan tan  。

表一

座號：

q = 20 kN/m

2

6 m

4 m

圖一

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨

普通考試不動產經紀人、記帳士考試試題 代號： 00410 全五頁 第二頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

基礎工程與設計（包括開挖工程及基礎相關結構設計）

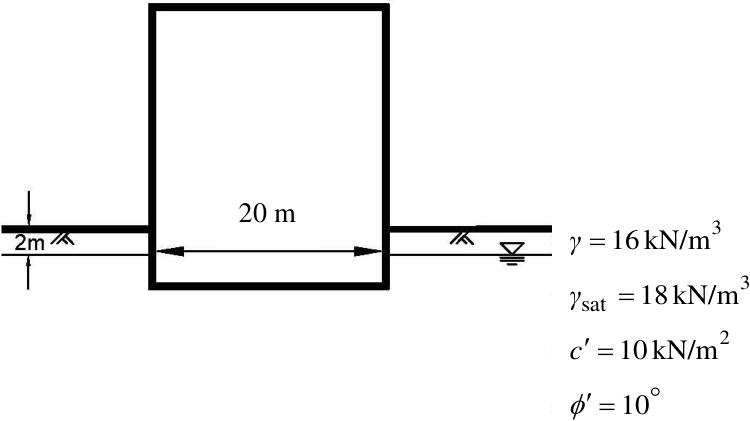

• 二、某單位欲新建大樓（長 × 寬 =20 m×20 m ） ，採筏式基礎進行全面開挖作為地下室使用， 如圖二所示，並已預估出其設計總載重壓力值為 100 kN/m 2 。此大樓基礎底面距離地 表 5 m ，已知地下水位距地表 2 m 處，且於工址處深度 25 m 以內皆為相同土層。請 以一般承載值公式，計算出容許承載力（安全係數假設為 4 ），並說明於此地下水位 狀況下基礎承載力是否足夠穩定。（ 20 分）

已知： 3 sat 3 2 18kN/m , 16kN/m , 10 , 10kN/m       γ γ c  



10

10kN/m

18kN/m

16kN/m

2

3

3

sat

 

 







c

γ

γ

20 m

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨

普通考試不動產經紀人、記帳士考試試題 代號： 00410 全五頁 第三頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

基礎工程與設計（包括開挖工程及基礎相關結構設計）

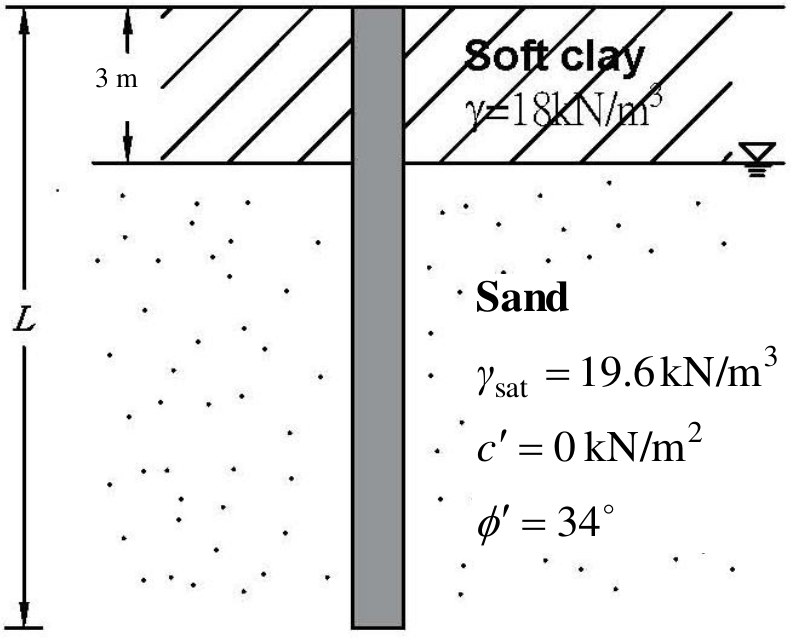

• 三、 直徑 40cm 之圓形預鑄混凝土基樁，參考圖三所示，貫入於 3m 厚之軟弱黏土層及 其下之中等緊密砂土層中。已知砂土層 3 sat 2 19.6kN/m , 34 , 0kN/m      γ c   ，而黏 土層  = 18 kN/m 3 。若忽略不計黏土層之摩擦阻抗，則此基樁之樁長需設計為多少， 方能提供 300 kN 之准許承載力。使用安全係數 FS = 3 。（ 10 分）

• 前 ，若以此設計長度之相同基樁用來抵抗拉拔，則能提供多少之准許抗拔 力。使用安全係數 FS ＝ 3 。（ 10 分）

• 註： 

於 34    時，基樁承載值因數 q N = 42 （ NAVFAC DM 7.02 ）。

• 砂土中摩擦阻抗約略以線性方式隨深度增加至 15D 後維持定值。

• 此基樁可視為高排土基樁來考慮，於受壓時側向土壓力係數 K= （ 1.0~1.8 ） K0 ， 但於受拉時側向土壓力係數 K= （ 0.6~1.0 ） K0 。

• -混凝土基樁之摩擦角      0.8 。

3 m



34

0 kN/m

19.6kN/m

2

3

sat

 

 





c

γ

Sand

（請接背面）

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨 普通考試不動產經紀人、記帳士考試試題 代號： 00410 全五頁 第四頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

基礎工程與設計（包括開挖工程及基礎相關結構設計）

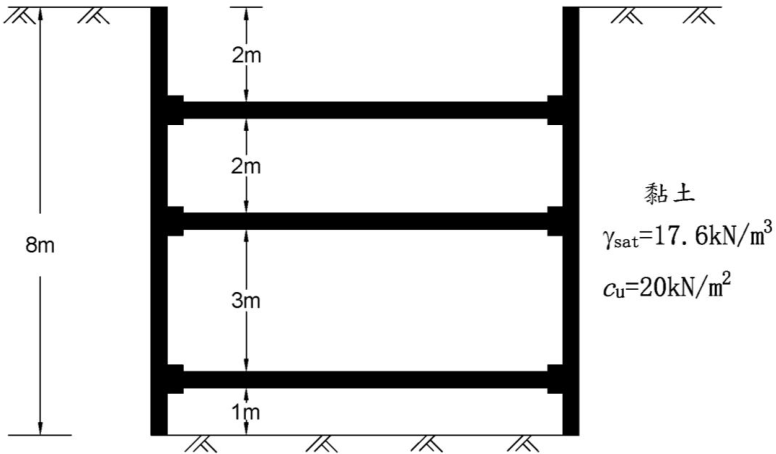

• 四、如圖四所示，於飽和黏土層中之長形支撐開挖，基礎總開挖深度為 8m ，橫撐間距為 4m 。此黏土之不排水剪力強度 c u = 20 kN/m 2 ，  sat=17.6 kN/m 3 。共設計三層橫撐，第 一層支撐距地表 2m ，第二層支撐距地表 4m ，第三層支撐距地表 7m 。

• 請以 Peck （ 1969 ）提出之開挖支撐設計所用視側壓力分布圖，估算各層橫撐之受 力大小。（ 10 分）

• 10 分）

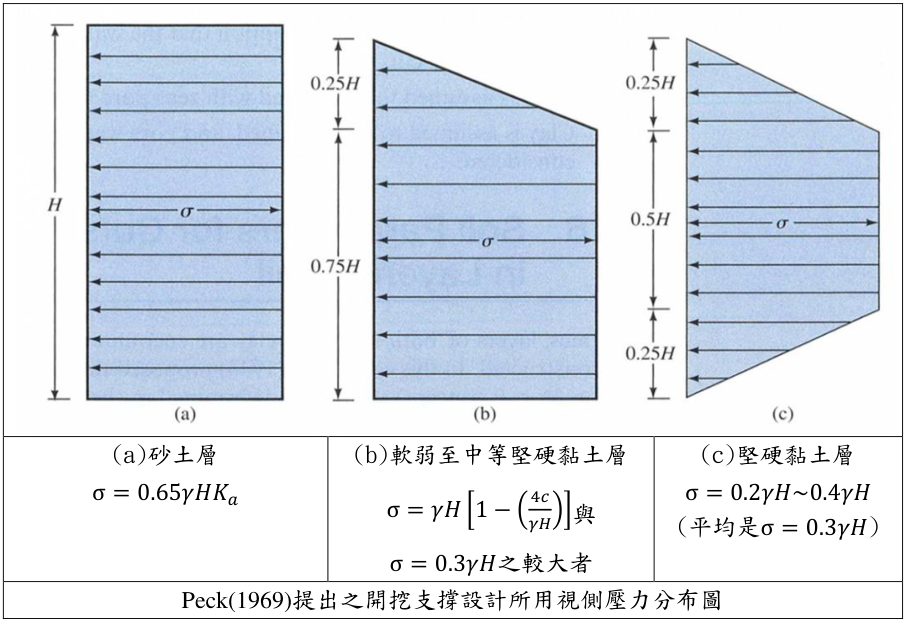

(a)砂土層

(b)軟弱至中等堅硬黏土層

與

之較大者

(c)堅硬黏土層

(平均是

)

Peck(1969)

提出之開挖支撐設計所用視側壓力分布圖

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨 普通考試不動產經紀人、記帳士考試試題 代號： 00410 全五頁 第五頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

基礎工程與設計（包括開挖工程及基礎相關結構設計）

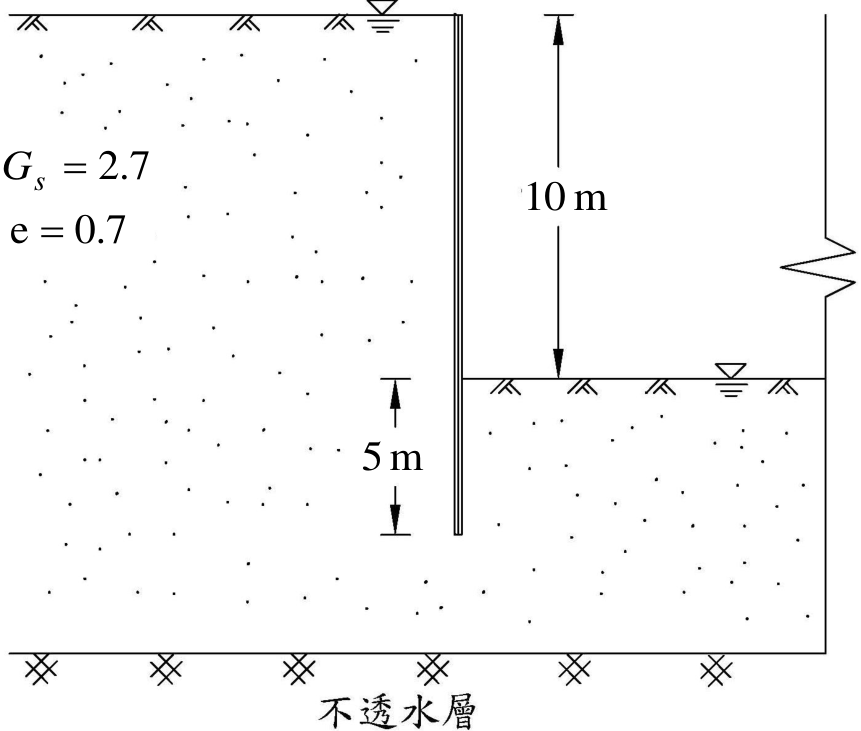

五、某長形擋土開挖工程如圖五所示：

• 10 分）

• Terzaghi 認為隆起通常發生在離擋土壁的距離 D/2 之內，請依此假設估算開挖面 擋土壁周圍抵抗隆起之安全係數。（ 0.7 2.7,e   s G ）（ 10 分）

0.7

e

2.7





s

G

10 m

5 m

（請接背面）

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨

普通考試不動產經紀人、記帳士考試試題 代號： 00420 全一頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

山坡地工程（包括水土保持工程）

考試時間 ：

2 小時

※注意：

禁止使用電子計算器。

• 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、坡地土壤沖蝕可分為正常沖蝕與加速沖蝕，請分別就其沖蝕過程詳述兩者之區別及 影響土壤沖蝕之因子。 （ 20 分）

• 二、整流工程已成為國內集水區整體治理計畫中野溪及土砂沖淤亂流河段之主要治理工 項（法）之一，請說明其種類、適用範圍及詳細設計作業流程。 （ 20 分）

• 三、擋土牆為護坡工程之重要構造物之一，請列舉臺灣常見之擋土牆設計類型及其適用 範圍？又為生態工法設計考量，請列舉那些類型之擋土牆較為適用，並詳述其適用 理由。 （ 20 分）

• 四、請分別就山崩、地滑及土石流等不同特性詳述其主要誘發機制、運移行為及治理對 策。 （ 20 分）

• 五、請詳述臨時性沉砂池與耐久性沉砂池之適用範圍、種類、規劃設計原則及施工中應 行注意之重要事項。 （ 20 分）

（請接背面）

座號：

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨

普通考試不動產經紀人、記帳士考試試題 代號： 00440 全一頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

岩石力學與隧道工程

考試時間 ：

2 小時

※注意：

可以使用電子計算器。

• 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、內含一節理面之岩石試體進行一系列三軸壓縮試驗，節理面與最大主應力之夾角為 β，試體破壞時之試驗結果如下表所示，分別求節理面與岩石之剪力強度參數 （ c,  ） ， 以及估計節理面之粗糙角。 （ 25 分）

• 二、假設某逆斷層之走向為 N40  E ，傾角為 30  S 。今得知在地下 5 公里處發生錯動，假 設斷層面之剪力強度參數為 c=0,  =32  ，求斷層發生錯動時，該 5 公里深度處最大及 最小主應力之方向與大小。設岩石平均單位重 27 kN/m 3 ，不考慮地下水壓。 （ 15 分）

• 三、針對現地應力量測方法之水力破裂法（ hydraulic fracturing method ）及套鑽法 （ overcoring method ） ，配合圖形分別敘述其施行方式、設備、所得成果、適用時機 與優缺點。 （ 20 分）

• 四、說明圍壓大小對岩石三軸試驗之應力應變曲線、體積變化曲線及 Mohr-Coulomb 破壞 準則參數之影響。繪出不同圍壓下之應力應變及體積變化曲線，並說明理由。 （ 20 分）

• 五、隧道開挖後，周圍岩石將壓力傳遞至支撐系統稱為岩石壓力或岩石載重，岩石壓力 一般可分成三種，試述其形成之機制及傳遞方式，並說明在設計及施工時應注意的 原則與重點。 （ 20 分）

（請接背面）

座號：

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨 普通考試不動產經紀人、記帳士考試試題 代號： 00450 全一張 （正面）

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

土壤力學（包括土壤動力學）

考試時間 ：

2 小時

※注意：

可以使用電子計算器。

• 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 本科目除專門名詞或數理公式外，應使用本國文字作答。

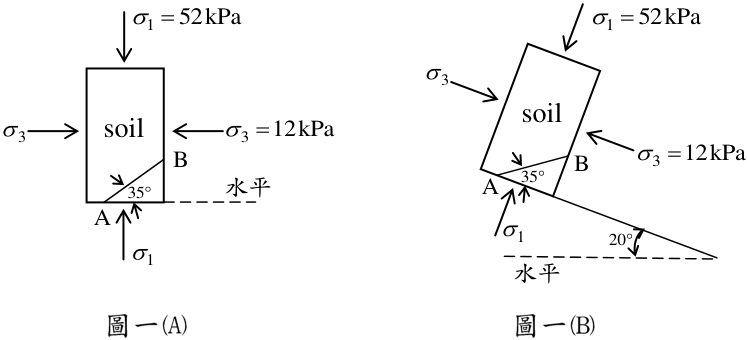

• 一、某土壤元素（ soil element ）承受之最大主應力 52kPa 1   及最小主應力 12kPa 3   ， 如圖一 所示。

• Mohr's circle ） ，並依據摩爾圓、以計算方法準確的求 出作用在與水平線夾 35 度角的 AB 面上之正應力與剪應力。 （ 10 分）

• 20 度，如圖一 所示。試繪出此土壤元素的摩爾圓。 並依據摩爾圓、以計算方法準確的求出作用在 AB 面上之正應力與剪應力。 （ 15 分）

52kPa

1





12kPa

3





1



3



A

A

B

B

1



3



12kPa

3





52kPa

1







35



35



20

水平

水平

soil

soil

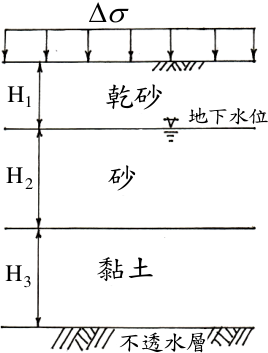

• 二、某地層剖面如下圖所示。已知： H1 = 2.4 m ，乾砂，孔隙比 e = 0.65 ，比重 Gs = 2.65 ； H2 = 3.6 m ，飽和砂，孔隙比 e = 0.65 ，比重 Gs = 2.65 ； H3 = 3.6 m ，飽和黏土，含水 量 w = 30% ，液性限度 LL = 35 ，比重 Gs = 2.70 ，膨脹指數 Cs = Cc/5 ，黏土層之預壓 密壓力為 150 kN/m 2 ，因地表施加均勻分布載重 2 77kN/m   ，請計算黏土層之主 壓密沉陷量。 （ 25 分）



1

H

2

H

3

H

乾砂

砂

黏土

不透水層

地下水位

座號：

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨 普通考試不動產經紀人、記帳士考試試題 代號： 00450 全一張 （背面）

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

土壤力學（包括土壤動力學）

• 三、由直接剪力試驗得知，某疏鬆砂土試體之有效應力破壞包絡線公式為  tan32 f     。 若用此相同砂土進行壓密排水三軸試驗，施加之圍壓為 170 kPa 。請計算：

• 10 分）

• 5 分）

• 32 度角之平面上的正應力與剪應力。 （ 10 分）

• 四、碎石樁（ stone column ）常被用來改良土壤，以減輕地震來襲時可能發生之災害。試 說明碎石樁之所以能夠達成改良目的之主要機制（ mechanism ） 。 （ 10 分）

• 五、 DC 工法（ dynamic compaction method ）最常被用來改良具液化潛能的土壤。

• DC 工法？（ 5 分）

• 5 分）

• DC 工法之所以能夠達成地盤改良的機制。 （ 5 分）

106 年專門職業及技術人員高等考試 建築師、技師、第二次食品技師考試暨

普通考試不動產經紀人、記帳士考試試題 代號： 00460 全一頁

等 別 ：

高等考試

類 科 ：

大地工程技師

科 目 ：

工程地質與工址調查

考試時間 ：

2 小時

※注意：

可以使用電子計算器。

• 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、請敘述下列名詞之意涵： （每小題 5 分，共 25 分）

• 地質構造

• 不整合面（ surface of unconformity ）

• 層面（ bedding plane ）

• 軟弱夾層

• 二、何謂不連續面（ discontinuities ）？不連續面之型式（ types of discontinuity ）有那些？ 進行現場岩體不連續面之調查時，對不連續面描述須包括那些主要項目？（ 25 分）

• 三、在進行自然邊坡工址調查時，試述其工址調查之重點。 （ 20 分）

• 四、何謂下孔式井測法及跨孔式井測法？試說明其方法、目的及如何求取所需之土層參 數。 （ 20 分）

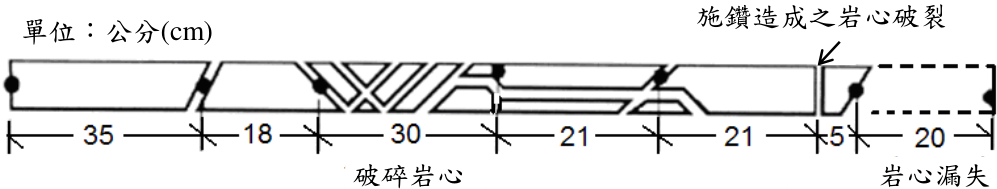

• 五、試說明岩石品質指標（ RQD ）及其數值之意義，並計算下圖之 RQD 值及其反映之岩 石品質為何？（ 10 分）

施鑽造成之岩心破裂

破碎岩心

岩心漏失

(cm)

（請接背面）
