101 年專門職業及技術人員高等考試驗船師、第 1 次食品技師 考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試、 特種考試語言治療師、聽力師、牙體技術人員考試試題

代號 ：

10210 全一頁

等 別： 高等考試

類 科： 驗船師

科 目： 船體檢驗（包括 1. 船級 2. 電銲 3. 建造時之檢驗 4. 載重線勘劃 5. 海上人命安全國際公約 6. 噸位丈量 7. 繫船及起貨設備 8. 現成 船特別、定期及臨時檢驗 9. 國際海上避碰規則 10. 防止船舶污 染國際公約等）

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、船體結構軋製鋼板有那些材料等級？請依普通強度鋼、高強度鋼及超高強度鋼舉例 說明。並簡要說明上述鋼板有關銲接性之化學成分規定為何？（ 15 分）

• 二、國際海上人命安全公約（ Solas, 1974 ）及其修正案第 I 章規定，主管官署於何種情 況下得允許證書延期？而證書延長之期限為何？證書延期應執行之檢驗範圍為何？ （ 15 分）

• 三、乾貨船（ Dry Cargo Ship ）其國際載重線公約證書記載之船型為 B-60 ，依據上述公 約該船之破損穩度應滿足那些要求？該乾貨船是否仍須依據國際海上人命安全公約 （ Solas, 1974 ）及其修正案之規定計算破損穩度？試說明之。（ 15 分）

• 四、國際海上人命安全公約（ Solas, 1974 ）及其修正案第 II-1 章，有關水密隔艙壁初始 測試（ Initial Testing ）之方法為何？裝載液體艙間水密及結構強度測試之水頭高度 規定為何？（ 15 分）

• 五、防止船舶污染國際公約及其修正案（ MARPOL 1973/1978, as amended ）附錄 VI （ Annex VI ），有關能源效率設計指數（ Energy Efficiency Design Index ）之檢驗與 發證流程規定為何？（ 15 分）

• 六、國際海上人命安全公約（ Solas, 1974 ）及其修正案，強制規定那些貨船應裝設自由 落體式救生艇（ Free-Fall Lifeboats ）？船員於棄船演練中操作自由落體式救生艇之 規定為何？（ 15 分）

• 七、依據高速船國際安全章程（ HSC Code ），請說明高速船營運限制（ operating limitations ）應考慮那些因素？（ 10 分）

座號：

101 年專門職業及技術人員高等考試驗船師、第 1 次食品技師 考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試、 特種考試語言治療師、聽力師、牙體技術人員考試試題

代號 ：

10220 全一頁

等 別： 高等考試

類 科： 驗船師

科 目： 輪機檢驗（包括 1. 材料檢驗 2. 鍋爐及壓力容器 3. 主機 4. 輔機 5. 軸系及推進器 6. 泵、閥及管路 7. 通風及冷藏 8. 試俥試航 9. 污染 管制等）

考試時間：

2 小時

座號：

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、針對船舶不同用途之鋼鐵材料： (a) 軋鋼、 (b) 鍛造品、 (c) 鑄鐵，如何取得材料試驗試 件？（ 10 分）常用機械性質試驗之項目為何？（ 10 分）

• 二、試述船級協會有關鍋爐安全閥數目、位置及大小之規定。（ 20 分）

• 三、船舶安裝竣工後需經試俥，海上試俥之主要內容為何？（ 20 分）

• 四、按船級規範規定，針對『錨機』應進行那些試驗？（ 20 分）

• 五、壓力容器如何區分成三類？如何進行水壓試驗？（ 20 分）

101 年專門職業及技術人員高等考試驗船師、第 1 次食品技師 考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試、 特種考試語言治療師、聽力師、牙體技術人員考試試題

代號 ：

10230 全一頁

等 別： 高等考試

類 科： 驗船師

科 目： 造船原理（包括 1. 2. 3. 破損穩度及 艙區劃分 4. 駐塢及下水 5. 結構及強度 6. 阻力與推進 7. 運動與操

船型與噸位 橫向及縱向穩度 縱等）

考試時間：

2 小時

座號：

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

一、試簡述下列各小題：

•  何謂船舶的 Intact stability ？又何謂船舶的 Damaged stability ？（ 10 分）

•  船舶材料所指的 Strength 及 Rigidity 代表的意義為何。（ 10 分）

•  龐琴曲線的內容及意義。（ 10 分）

 船舶由固定台縱向下水，分別說明產生「艉浮揚」及「艉驟降」的原因。（ 10 分）

• 二、某船排水體積▽ =9750 m 3 ，船長寬比 L/B=8 ，船寬吃水比 B/T=2.63 ，舯剖面係數 CM=0.9 ，稜塊係數 Cp=0.66 ，試求  船長 L ，  船寬 B ，  吃水 T ，  Block Coefficient CB 值。（ 20 分）

• 三、若以一均質矩形體船為例，長 L=24 m 、寬 B=3 m 、深 H=2 m 、吃水 T=1 m ，  試 繪其正平浮（ Even Keel ）時橫斷面簡圖，標示出：吃水線 WL 、龍骨 K 、重心 G 、 浮力中心 B 等之位置；  假設在淡水環境下，該船之排水量為何？  若橫向定傾中 心 M ，則定傾半徑 BM 為多少？（◎公式： BM=I/V ）  橫定傾高 GM 為多少？ （◎公式： GM=KB+BM -KG ）  小橫傾角時，扶正力矩和橫定傾高之關係為何？ （ 20 分）

• 四、若有一船的主要尺寸為：水線長 m L WL 36 = 、寬 B=6.6 m 、吃水 T=2.8 m 、排水 體積 、船體浸水表面積 。試以佛勞氏（ Froude ）船模試 驗方法（ Model Test Method ），求得實船在海域航速為 10.54 節（ 1 節 =0.5144 m/s ） 時之總阻力及其有效馬力（ EHP ）。其中，假設實船水面下之附屬物阻力可忽 略且空氣阻力併入摩擦修正係數 3 429.3 m ∇ = 2 334.4 m S = F C Δ 。當在水溫為 15 ℃時，淡水密度： 、海水密度： 1025 、淡水動黏度： 1 3 / 62 kg m 998. 3 .18 kg m ) / ( 10 .141 2 6 s m / -× ( 10 .1883 2 6 s m 、 海水動黏度： 1 ) / -× ，若依 ITTC-1957 平板摩擦阻力係數公式： 2 2) (logRe -F 0.075 = C Δ ，其中 Re 為雷諾數，其修正係數 3 10 0.86 -× = F C ，得縮

kg newton N ⋅ = = 尺比為 1/15 之船模總阻力為 15.964 N ， 。（ 20 分） 2 m / s

101 年專門職業及技術人員高等考試驗船師、第 1 次食品技師 考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試、 特種考試語言治療師、聽力師、牙體技術人員考試試題

代號 ：

10240 全一頁

等 別： 高等考試

類 科： 驗船師

科 目： 輪機工程（包括 1. 柴油機 2. 蒸汽推進機組 3. 燃氣渦輪機 4. 鍋爐 及壓力容器 5. 泵、閥 6. 起錨機、舵機及起貨機 7. 冷藏設備 8. 通 風設備 9. 防止污染設備等）

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、柴油機為什麼必需配置調速器？調速器之功用有那些？請簡述之。（ 20 分）

• 二、請簡述什麼是中間再熱式蒸汽渦輪機？它有何優點？何種參數之蒸汽渦輪機才適用 中間再熱式？（ 15 分）

• 三、請比較燃氣渦輪機與柴油機的異同及優劣點。（ 20 分）

• 四、請簡述為什麼高參數大容量鍋爐要佈置較多的過熱器或再熱器在爐膛內？（ 15 分）

• 五、何謂甲板機械？現代化船舶主要的液壓甲板機械有那些？（ 15 分）

• 六、船舶產生之對大氣環境的污染物主要為那些？現今採用的淨化措施有那些？請簡述 之。（ 15 分）

座號：

101 年專門職業及技術人員高等考試驗船師、第 1 次食品技師 考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試、 特種考試語言治療師、聽力師、牙體技術人員考試試題

等 別： 高等考試

類 科： 驗船師

科 目： 專業英文

考試時間：

2 小時

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

一、請將下列英文譯為中文：（ 20 分）

After being appointed by a classification society, the surveyor should identify the purpose of the survey to be carried out. A programme of periodical hull surveys is of prime importance as far as structural assessment of cargo holds and the adjacent tanks is concerned. The purpose of the annual survey is to confirm that the general condition of the vessel is maintained at a satisfactory level.

At annual surveys, overall and close-up surveys for cargo holds are requested depending upon the ship's age, in addition to saltwater ballast tanks where more frequent examinations may be required as a consequence of the intermediate or special surveys.

Special surveys are also aimed at detecting possible damage and in establishing the extent of any deterioration. The survey requirements are specified in the rules and regulations of each Classification Society. The International Association of Classification Societies (IACS) members have now produced enhanced survey requirements. These were phase in by member societies from July 1993.

二、請將下列中文譯為英文：（ 30 分）

•  在檢查求生設備時，驗船師會取得整個求生設備結構狀況的檢驗概念，並且發現 損壞或缺失。

•  檢查船上物件以及檢查特定形式船舶的特定設備是否在船上。

•  船的資料包含船籍、總噸、淨噸、容積、載重噸、船舶尺寸等詳情。

•  驗船師應該確認檢驗的深度及廣度，他應該試著盡力收集許多重要項目的背景資 料。

•  驗船師應該有足夠的訓練，有經驗，有知識，在他初次上船時，能在現場檢視船 上文件並執行檢視計畫。

三、報告撰寫：（ 20 分）

After making an annual survey on a vessel, write a general survey report with 4 deficiencies.

四、作文：（ 30 分）

The Role of Surveyors in Hull and Machinery Insurance

代號 ：

10250 全一頁

座號：

101 年專門職業及技術人員高等考試驗船師、第 1 次食品技師 考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試、 特種考試語言治療師、聽力師、牙體技術人員考試試題

代號 ： 10260 全一張 （正面）

等 別： 高等考試

類 科： 驗船師

科 目： 電工學（包括 1. 電路及自動控制 2. 船舶電機機械 3. 基本電子學 4. 無線電通信等）

考試時間：

2 小時

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

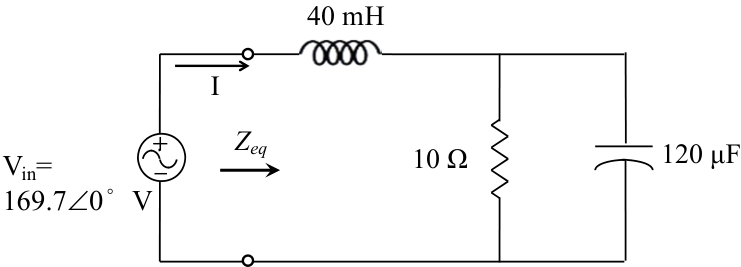

• 一、根據如下圖所示頻率為 60 Hz 之電路，就整體負載（含電阻、電感與電容）而言， 試求下列各項：

•  等效阻抗（圖中之 Zeq ，標註其大小及相位）（ 8 分）

•  視在功率（ 7 分）

•  功率因素（標註超前或落後）（ 5 分）

120

μ

10

Ω

40 mH

Vin=

169.7∠0

°

V

Z eq

I

Zeq

10

Ω

40 mH

120

μ

F

I

F

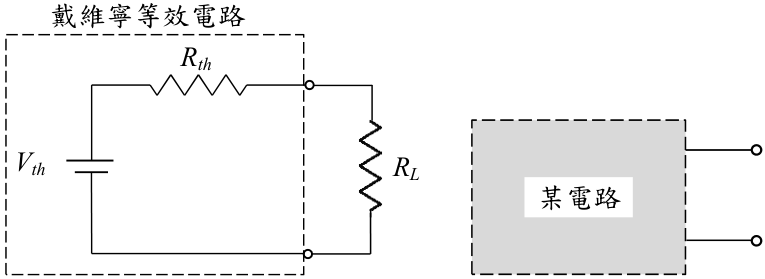

二、下圖為一戴維寧等效電路圖，提供電功率給負載電阻 RL 。試問：

•  在何種情況下有最大功率轉移？（ 5 分）

•  請將此電路轉換為以諾頓等效電路表示。（ 7 分）

•  某一不知名直流電源電路如右下圖所示，欲知其輸出特性，吾人就其兩個接點， 量測其開路電壓與短路電流，分別為 50 V 與 25 A ，試求其戴維寧等效電路（須 標上電壓及電阻值）。（ 8 分）

某電路

Rth

Vth

RL

戴維寧等效電路

Rth

RL

Vth

某電路

戴維寧等效電路

座號：

101 年專門職業及技術人員高等考試驗船師、第 1 次食品技師 考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試、 特種考試語言治療師、聽力師、牙體技術人員考試試題

代號 ： 10260 全一張 （背面）

等 別： 高等考試

類 科： 驗船師

科 目： 電工學（包括 1. 電路及自動控制 2. 船舶電機機械 3. 基本電子學 4. 無線電通信等）

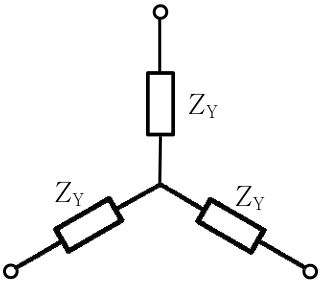

• 三、下圖之三相負載電路，其相阻抗 ZY=2+j1.5 Ω ，輸入電源之線對線電壓為 460 V （ rms ）。 試求其三相之總實功率。（ 15 分）

ZY

ZY

ZY

ZY

ZY

ZY

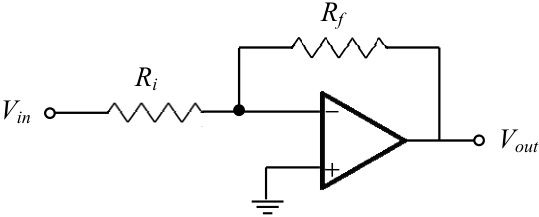

四、就下圖電路，請問：

•  其為何種放大器電路？（ 5 分）

•  電阻 Ri 為 2 k Ω ，若閉迴路增益之絕對值為 100 ，試計算電阻 Rf 。（ 10 分）

Vin

Vout

Rf

Ri

Vin

Ri

Rf

Vout

• 五、請解釋何為「次阻尼系統」，其暫態響應有何特徵？（可用方程式或繪圖等輔助資 料加以解釋，愈詳細愈佳）（ 15 分）

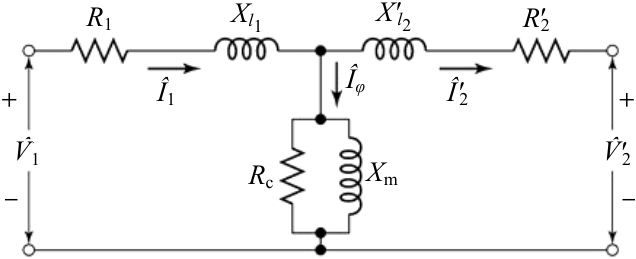

六、某額定 50 MVA 、頻率 60 Hz 、電壓比 10.0 kV ： 100 kV 之單相變壓器，其在低壓側 之開路測試得到 10.0 kV 、 62.1 A 與 206 kW 之數據；同樣在低壓側之短路測試得到 700 V 、 6.25 kA 與 200 kW 之數據。試從上述之變壓器規格與測試數據，求出下圖變 壓器等效電路中，其低壓側之 Rc 與 Xm 。（ 15 分）

Î

1

Xl

1

X'l

2

R'

2

R

1

R

c

X

m

Î'

2

Î

φ

Ŷ

'

2

V

Ŷ

1

V
