• 106 年公務人員特種考試關務人員考試、

40120

106 年公務人員特種考試身心障礙人員考試及 代號：

｜

106 年國軍上校以上軍官轉任公務人員考試試題

考 試 別：身心障礙人員考試

等

別：四等考試

類

科：各類科

科

目：國文（作文、公文與測驗）

考試時間：

2 小時

※注意：

禁止使用電子計算器。

甲、 申論 題 部 分 ： 甲、作文與公文部分：

 請以藍、黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。  不得於試卷上書寫姓名或入場證號。

一、作文：（ 60

分）

「堅持到底，永不放棄」是社會經常勉勵人們奮發努力的話語， 「堅持」常 常代表某種勇敢、恆心、毅力，是正面向上的象徵。但如果不能審時度勢，衡 量是非對錯，只是一昧堅持，有時可能反而會招致負面結果。請以「堅持」為 題，作文一篇，以申其理。

二、公文：（ 20 分）

近年來，毒品入侵校園情形日趨嚴重，學生一旦吸毒成癮就難以戒除，甚 至造成治安問題。根據各項統計，少年犯罪事件增加與毒品問題關聯極大。試 擬教育部致各直轄市暨縣市政府教育局轉致所屬各級學校函，請各校加強宣導 毒害訊息，並積極推行毒品防治工作，以減少社會問題。

乙、測驗部分：（ 20

分）

代號： 2401

•  本測驗試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

•  杜甫〈江漢〉：「江漢思歸客，乾坤一腐儒。片雲天共遠，永夜月同孤。落日心猶壯，秋風病 欲蘇。古來存老馬，不必取長途。」下列選項的敘述，何者與此詩所表現的意旨最為貼近？

•  老驥伏櫪，志在千里



心曠神怡，寵辱偕忘



遲暮飄零，黯然自傷

 宦海浮沈，嚮往歸隱

•  下列選項何者錯誤？



松柏之茂：比喻長青不衰



柏舟之誓：比喻患難之交



貞松勁柏：比喻人的高尚節操



餐松啖柏：形容修仙學道者超塵脫俗的生活

•  子曰：「士志於道，而恥惡衣惡食者，未足與議也。」（《論語．里仁》）根據上文，孔子所 強調的精神是：

•  朝聞道，夕死可矣

•  不可與言而與之言，失言

•  一簞食，一瓢飲，回也不改其樂

•  車馬輕裘，與朋友共，敝之而無憾

•  「遊戲，是最早也是最好的模仿學習。扮家家酒，是模仿大人居家生活的進退禮儀，學習倫理； 削刻番石榴樹的枝柯，成為完美的陀螺，不就是雕刻才藝的傳承？跳繩，何時進，何時退，不 就是人生舞臺上常要扮演的藝術？誰人拉，誰人跳，誰是主，誰是從，不就是政治舞臺常見的 戲碼？千萬不可忽略，人，與生俱來的遊戲本能，更不可忽略，遊戲所帶來的生活機能。」 （蕭 蕭〈八卦山下的自然童玩〉）下列選項，何者不是本文敘述的重點？

•  透過童玩的製作，可以見到一個人的工藝巧思

•  參與遊戲的過程，可以見到一個人的處世態度

•  遊戲人間的心態，是政治舞臺上最常見的戲碼

•  遊戲是人的本能，是生活機能最好的演練學習

41120

全一張

（正面）

座號：

1

2

3

4

• 106 年公務人員特種考試關務人員考試、

106

年公務人員特種考試身心障礙人員考試及

106 年國軍上校以上軍官轉任公務人員考試試題

代號：

40120

｜

41120

全一張

（背面）

考 試 別：身心障礙人員考試

等

別：四等考試

類

科：各類科

科

目：國文（作文、公文與測驗）

5

6

7

8

9

10

• 

• 《禮記．禮運》：「子曰：『大道之行也，天下為公，選賢與能，講信脩睦，故人不獨親其親， 不獨子其子，使老有所終，壯有所用，幼有所長。』」根據上文，孔子所嚮往的理想世界是：

•  賢者與民並耕而食，饔飱而治

•  老者安之，朋友信之，少者懷之

•  各親其親，各子其子，貨力為己

•  先王有不忍人之心，斯有不忍人之政

•  我們總有太多的來不及。我們總以為時間會等我們，容許我們從頭再來，彌補缺憾。豈不知「撒 旦如吼叫的獅子，遍地遊行，尋找可吞噬的人。」災難永遠在我們猝不及防的時候當頭砸下， 你無從躲避，無能怯懼，心膽俱碎，招架無力。我們唯一能做的，只不過在還來得及的時候， 小心呵護手中的珍寶，一刻也不要放鬆。依據上文，下列選項表達最正確的是：

•  努力讓自己在還來得及的時候，成為更豐富的人

•  一旦開始工作，你就會覺得時間很寶貴，一刻都不能放鬆

•  不向最親愛的爸媽、親人、愛人、手足、朋友表達及時的愛，是不被允許的

•  來不及的愛，來不及表達的歉意，來不及挽回的錯誤，我們總有太多的來不及

•  梁啟超云：「學問之功，貴乎循序漸進，經久不輟，故一日不必要多時。」下列選項符合上文 意旨的是：

•  為山九仞，功虧一簣

•  凡事豫則立，不豫則廢

 九層之臺，起於累土

 君子務本，本立而道生

•  從晚清文人呼籲文學改良以來，有關中國文學「如何現代」的辯論已經超過百年。回顧一個世 紀的文學論述，我們不難發現「革命」和「啟蒙」形成兩大基調。這樣的論述當然反映現代中 國文學與歷史的密切關聯，但久而久之，也成為一種慣性話語。有關主義與國家的辯證，早已 成為老生常談；即使時至今日，種種名目的反帝、反殖民論述，新左、新自由主義，依然不脫 此一脈絡。本文提議在革命、啟蒙之外，「抒情」代表中國文學現代性 ── 尤其是現代主體建 構 ── 的又一面向。這是容易引起疑義的命題。因為一般論述對「抒情」有成見，或視為無關 宏旨的遐想，或歸諸主觀情緒的耽溺；左翼傳統裏，「抒情」更帶出唯心走資等聯想。論者對 「抒情」的輕視固然顯示對國族、政教大敘述不敢須臾稍離，也同時暴露一己的無知：他們多 半仍不脫簡化了的西方浪漫主義說法，外加晚明「情教」論以來的泛泛之辭。（王德威《現代 抒情傳統四論》）根據此段議論，下列敘述何者錯誤？

•  左翼的文學觀念認為抒情是一種意識型態

•  抒情的心理活動，足以做為現代文學的主體

•  中國文學現代化應該以革命、啟蒙、抒情為三面向

•  近代浪漫主義與情教論束縛了抒情做為現代文學基調的可能性

•  「做學問就要當做日常生活天天切實去做，光靠年輕時一陣苦讀是不夠的，學問像下墜的物體，

• 一開始還緩慢，隨著時日加速度，愈久速率愈增加，就像近五十年的知識開發，勝過前五千年 的知識開發，我從這種『加速度進步』的體察中，領悟了『大器晚成』真正的涵義所在，這不 是有心求成的急切期待所能辦到的。」此文意涵，下列選項敘述正確的是：

•  善於利用無心的收穫，轉禍為福，有心未必肯做的事，無心之間反而帶領你做得更出色

•  做學問只管從容縱浪，自自然然前進，到後來聞一知十，旁通互貫，無意間學問就大了

•  在危疑之際，能夠神明愈定，智慮無餘，臨到大事，能深明艱苦曲折，耐煩耐勞，以底於成  世局儘管無常，吾道卻是有常，亂世中不改節度的君子，就像風雨雞鳴，最是令人肅然起敬

•  下列成語，何者可用來比喻「助人為惡」？

•  畫虎成犬

•  為虎作倀

•  暴虎馮河

106 年公務人員特種考試關務人員考試、 106 年公務人員特種考試 身心障礙人員考試及 106 年國軍上校以上軍官轉任公務人員考試試題 代號： 1141 頁次： 4 － 1

考 試 別：

關務人員考試、身心障礙人員考試

等 別：

四等考試

類

科： 各科別、各類科

科 目：

法學知識（包括中華民國憲法、法學緒論）

考試時間：

1 小時

※注意：

座號：

 本試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

 本科目共 50 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題上作答者，不予計分。  禁止使用電子計算器。

• 1 地方自治法規由地方立法機關制定者稱為：

•  自治條例

•  自治規則

 行政規則

• 2 依憲法增修條文之規定，關於監察委員之敘述，下列何者正確？

 監察院設監察委員 19 人，並以其中 1 人為院長、 1 人為副院長

 監察委員任期 4 年，由總統提名，經立法院同意任命之

 監察院之彈劾案，須經監察委員 3 人以上之提議

 監察委員須超出黨派以外，依據法律獨立行使職權

• 3 下列何者非屬憲法賦予司法之職權？

•  刑事執行

•  民事訴訟

•  行政訴訟

 憲法解釋

• 4 依憲法增修條文第 5 條之規定，下列何種事項由司法院大法官組成憲法法庭加以審理？

•  行政院院長之彈劾事項

 政黨違憲之解散事項

• 5 依據憲法規定，立法院每年會期為何時？

•  立法院會期，每年兩次，自行集會，第一次自 2 月至 5 月底，第二次自 8 月至 10 月底，必要時得延 長之

 立法院會期，自 7 月至 11 月底，必要時得延長之

 立法院會期，自 9 月至 12 月底，必要時得延長之

 立法院會期，每年兩次，自行集會，第一次自 2 月至 5 月底，第二次自 9 月至 12 月底，必要時得延 長之

• 6 下列何官員之任命，無須經過立法院同意？

 公務人員保障暨培訓委員會主任委員

 大法官

 中央選舉委員會委員

 審計長

• 7 依據司法院釋字第 342 號解釋，下列關於議會自律之敘述，何者錯誤？

 立法院審議法案，在不牴觸憲法範圍內，得自行訂定議事規範

 法律案之立法程序如有爭議，尚有待調查，應由立法院自行認定

 議會自律之事項屬釋憲機關之審查對象

 立法程序除有明顯重大瑕疵外，不受釋憲機關審查

• 8 下列有關行政院院長及其部會首長任免之敘述，何者錯誤？

•  享有任命行政院院長之權限者為總統

 行政院院長之法定任期為 4 年

 行政院院長辭職，於新任院長人選尚未決定前，由行政院副院長代理院長

 行政院副院長、各部會首長及政務委員係由行政院院長提請總統任命

根據憲法本文之規定，總統依法公布法律，發布命令，須經過下列何種程序？

•  諮詢國家安全會議

•  立法院院長之同意

•  行政院院會之決議

 行政院院長之副署

• 10 依憲法規定及司法院大法官解釋意旨，對人民結社自由所為之限制，下列何者違憲？

 規範宗教團體財產之管理、處分

 禁止設立主張共產主義之人民團體

 限制人民團體名稱之選用

 解散危害中華民國存在之政黨

 地方自治法規違憲爭議事項

 總統選舉之無效事項

9

 職權命令

• 免兼庭長

• 11 依憲法第 81 條保障法官身分之意旨，下列何種人事行政措施，得以司法行政命令定之？  停職  轉任  減俸 

• 12 根據司法院釋字第 577 號解釋，關於菸害防制法要求應標示尼古丁與焦油含量之規定，下列敘述何者錯 誤？

•  菸品標示之相關規定違反法律明確性原則

•  菸品容器上應標示之義務，係屬對菸品業者財產權之限制

•  商品標示受言論自由之保障

•  菸品標示之相關規定，並無違背比例原則

• 13 依據司法院釋字第 445 號解釋之見解，所謂「表現自由」，除憲法第 11 條規定的言論、講學、著作及出 版自由外，還包括：

 身體自由  集會自由  秘密通訊自由  應考試之權

• 14 依據司法院釋字第 490 號解釋，下列何者不屬於憲法第 13 條信仰宗教保障之範圍？

•  人民有信仰與不信仰任何宗教之自由

•  人民有參與或不參與宗教活動之自由

•  宗教團體可從事營利活動  國家不得對特定信仰畀予優待或不利益

• 15 依司法院釋字第 443 號解釋，國家剝奪人民生命之行為，其規範密度為何？

 須以憲法定之

•  須以法律定之

 法律得授權以命令定之  機關得依職權以命令定之

• 16 臺灣憲法學會會員改選學會理、監事之行為，受下列何種基本權之保障？

•  選舉權  職業自由  結社自由  學術自由

• 17 依司法院大法官解釋意旨，指紋乃重要個人資訊，個人對其指紋資訊之自主控制，受下列何項權利之保 障？

 人身自由  表意自由  資訊公開請求權  資訊隱私權

• 18 依司法院大法官解釋意旨，關於通訊傳播之自由，下列敘述何者錯誤？

•  通訊傳播自由可從憲法第 11 條之言論自由導出

•  法律將國家通訊傳播委員會設計為獨立機關，與通訊傳播自由之保障無關

•  基於通訊傳播自由，人民得使用通訊傳播設施，以取得資訊及發表言論



通訊傳播自由課予立法者積極立法之義務，對於相關組織及程序進行規範，以防止資訊壟斷

• 19 關於財產權之保障，下列敘述何者錯誤？

 徵收之目的不限於公用  徵收之範圍不限於土地

•  財產權為制度性保障之權利

•  財產權受到憲法絕對之保障

• 20 禁止非視障者從事按摩業，依司法院釋字第 649 號解釋之見解，係屬於對職業自由何種內容之限制？  職業執行之限制  職業自由主觀條件之限制

• 

職業自由客觀條件之限制  職業準備行為之限制

• 21 憲法之修改，經立法院立法委員四分之一之提議後，尚須經何種程序始得提出憲法修正案？

•  立法委員過半數之出席，及出席委員過半數之決議

•  立法委員過半數之出席，及出席委員三分之二之決議

•  立法委員三分之二之出席，及出席委員四分之三之決議

•  立法委員四分之三之出席，及出席委員四分之三之決議

• 22 憲法第 140 條規定，現役軍人不得兼任文官。依照司法院大法官解釋之意旨，下列敘述何者錯誤？  現役軍人違法失職，不適用監察院彈劾後移送司法院公務人員懲戒委員會審議之規定  現役軍人具有文官之法定資格，退伍後轉任文官，與憲法並無牴觸

•  外職停役人員轉任文官後，得回服現役或晉升軍階，有文武不分、牴觸憲法之疑義

•  現役軍人因文職機關之需要，在未屆退役年齡前辦理外職停役，轉任文官，難謂牴觸憲法

4 － 3

• 23 憲法第 153 條規定，國家為改良勞工之生活，應制定保護勞工之法律，實施保護勞工之政策。下列敘述 何者正確？

•  勞動基準法規定雇主負擔給付勞工退休金之義務，此屬於保護勞工之規定，勞工請求退休金給付之權 利係屬私法上之權利

•  立法者課雇主負擔勞工退休金之給付義務，一體適用於所有勞雇關係，不利中小企業，違背憲法第 7 條 之平等原則

•  立法者同時兼採勞工保險條例之老年給付與勞動基準法之勞工退休金，已過度限制雇主之契約自由與 財產權

•  立法者就保護勞工生活之立法選擇，本應隨社會整體發展而隨時檢討，並無參酌國際勞工公約之必要 24 憲法增修條文並未明文保障軍人退役後之何種權益？



求學

•  醫療

•  置產

•  就養

• 25 依司法院釋字第 328 號解釋，憲法所稱固有疆域範圍之界定，為下列何種問題，故不應由行使司法權之 釋憲機關予以解釋？

 種族問題  政治問題  社會問題

• 26 下列何者非性別工作平等法之適用對象？



家庭主婦

•  公務人員

•  教育人員

•  法律問題

•  軍職人員

• 27 發生在學校內教職員相互間之性騷擾行為，應依下列何法來加以處理？  社會秩序維護法  性別平等教育法  性騷擾防治法  性別工作平等法

• 28 有關行政機關適用法律之原則，下列敘述何者錯誤？  行政機關應主動適用法律  行政機關適用法律時，於法律規定下有裁量自由

•  行政機關適用法律時不受上級機關指揮監督

•  行政機關適用法律時得訂定行政規則

• 29 投保單位非於勞工到職、入會、到訓之當日列表通知保險人者，其保險效力之開始，自下列何時起算？  應為通知之當日  應為通知之翌日  通知之當日  通知之翌日

• 30 下列有關道德之敘述，何者錯誤？  道德屬於不成文行為規範  道德屬於柔性規範

•  道德規範若經立法即成為法律規範

•  違反道德規範應受法律制裁

• 31 甲於報紙刊登廣告，僅聲明：「凡拍得臺灣石虎近照者，給新臺幣 3 萬元獎金」，乙依廣告拍得照片， 該著作權原則上歸屬於誰？

•  刊登廣告人甲

•  行為人乙

 刊登廣告人甲與行為人乙共有  由法院裁定

• 32 關於刑法第 123 條準受賄罪之敘述，下列何者錯誤？  行為人於行為時尚不具備公務員身分  本罪包含違背職務與不違背職務之情形  須於任職後履行職務上的承諾  本罪之處罰，得依所準用之受賄罪減輕之

• 33 關於刑法第 128 條越權受理訴訟罪之敘述，下列何者錯誤？

•  本罪所謂之訴訟事件，包含行政訴訟

•  本罪之行為主體包含一般公務員





本罪之主觀要件限於行為人明知之情形

本罪之行為包含應受理而不受理之情形

• 34 關於刑法第 131 條第 1 項公務員圖利罪之敘述，下列何者錯誤？



本罪之成立以實際上確有獲取利益者為限

•  本罪包括間接圖利自己之情形

•  本罪包括圖利國庫之情形

•  行為人須明知其違背法令

• 35 買賣之物，僅指定種類而其物有瑕疵，但出賣人並未保證其品質，且非故意不告知物之瑕疵時，買受人 不得主張下列何種權利？

•  解除契約

•  請求不履行之損害賠償

 請求減少價金

 請求另行交付無瑕疵之物

• 36 民法有關婚生子女的從姓，下列敘述何者錯誤？

•  子女已成年後，變更為父姓或母姓，須經父母之同意

•  父母於子女出生登記前，應以書面約定子女從父姓或從母姓

•  父母對子女之從姓未約定或約定不成者，於戶政事務所抽籤決定



父母離婚者，法院得依父母之一方或子女的請求，為子女的利益，宣告變更子女之姓氏為父姓或母姓

• 37 下列何者不是單務契約？

 租賃  使用借貸  贈與  保證

• 38 乙承租甲所有之汽車，乙並僱用丙為其駕駛。下列敘述何者正確？ 

丙是直接占有人  丙是自主占有人  乙是直接占有人  乙是自主占有人

• 39 下列何者得為代理行為之客體？

 離婚  結婚  設質  收養

• 40 依司法院釋字第 709 號解釋，都市更新條例之規定並未直接牴觸下列何種保障？  生存權  財產權  居住自由  正當行政程序

• 41 張三認為其姓名權受主管機關侵害，對於確定終局判決所適用之法律，認為侵害其憲法所保障之權利時， 應如何主張其憲法上保障之權利？

•  應主張歐洲人權公約  應主張憲法明文所保障基本權之類推適用  應主張憲法基本權保障之概括規定  應主張為憲法之慣例

• 42 有關行政裁量之敘述，下列何者錯誤？

•  法院可以對行政裁量是否有瑕疵加以審查  行政機關之行政裁量，應作合義務性裁量  於羈束行政，行政機關仍得行使行政裁量  行政裁量可區分為決定裁量與選擇裁量

• 43 適用法律之行政機關或司法機關在解釋法律時，應儘量朝合於憲法、不違背憲法之方向加以解釋，對於 此項法律解釋之方法，學理上稱之為下列何者？  系統性解釋  目的性解釋  合憲性解釋  制度性解釋

• 44 在適用法律時，原則上應儘先考量下列何項解釋？  司法解釋  立法解釋  行政解釋  學者解釋

• 45 法務部修正發布「個人資料保護法施行細則」後，應即如何處理？  送立法院審查  送行政院核定  送司法院大法官審查  送總統公告

• 46 下列何者得就違反地方自治事項之行政業務，規定行政罰？

 自治條例  自治規則  委辦規則  自律規則

• 47 下列那一個不是由立法院通過，總統公布之法規？

•  公寓大廈管理條例施行細則

 地方稅法通則

 公民投票法  土地徵收條例

• 48 志明與春嬌是交往多年的男女朋友，因手頭拮据，只辦結婚登記，計畫等子女出生後，再補辦婚禮宴客， 依現行規定如此安排是否會影響婚姻的效力？

•  不會，當兩人同居生子後，其婚姻自動準正而生效

 不會，現行婚姻採登記主義，可不須舉辦公開結婚儀式

•  會，結婚登記僅具推定效果，當事人可提婚姻不成立訴訟

•  會，婚姻採儀式主義，未辦公開結婚儀式無效

• 49 下列有關英美法之敘述，何者錯誤？

 英美法系發展出衡平法  英美法注重判例法

 英美法系國家並無成文法  英美法系也可以稱為海洋法系

• 50 下列對於判例的說明，何者錯誤？

•  我國判例的效力優先於成文法



我國法院裁判所適用的判例，當事人認為有違憲之虞，依法可聲請大法官解釋

•  英美法體系是以習慣法及判例為中心

•  在大陸法體系中，法院判例僅具有補充法律之效力

106 年公務人員特種考試關務人員考試、

106 年公務人員特種考試身心障礙人員考試及 106 年國軍上校以上軍官轉任公務人員考試試題 代號： 41160 全一頁

考 試 別：

身心障礙人員考試

等 別：

四等考試

類 科：

機械工程

科 目：

機械製造學概要

考試時間 ：

1 小時 30 分

※注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、試說明避免澆鑄時熔湯產生擾流（ turbulent flow ） ，砂模在澆道設計上所需注意的事 項。 （ 20 分）

• 二、金屬切削加工時在切削刀具、被切削工件與切屑上會產生大量的熱，試說明這些熱 產生的主要來源。 （ 20 分）

• 三、試比較熱擠製（ hot extrusion ）與冷擠製（ cold extrusion ）在加工機台設備與特性以及 產品性質上的差異。 （ 20 分）

• 四、下列那一種焊接加工法適合用來接合兩種異質金屬板材：消耗電極電弧焊接或是摩 擦攪拌焊接？請說明其理由。 （ 20 分）

• 五、試說明鋼鐵和鋅金屬上的磷酸鹽化成皮膜的主要功能。 （ 20 分）

（請接背面）

座號：

106 年公務人員特種考試關務人員考試、 106 年公務人員特種考試身心障礙人員考試及 106 年國軍上校以上軍官轉任公務人員考試試題 代號： 41130 全一張 （正面）

考 試 別：

身心障礙人員考試

等 別：

四等考試

類 科：

機械工程

科 目：

機械力學概要

考試時間 ：

1 小時 30 分

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。 註：  解題時如需材料性質，請一律用結構用鋼；未註明單位之長度，一律為 mm 。  計算過程中，可能需要下列資料（請依一般符號常用之代表意義） ：

• ⑴ 長 A 、方形截面之桿件：

• (a) 面積慣性矩： 12 3 1 bh I = （方向 1 ） 、 12 3 2 hb I = （方向 2 ）

• (b) 質量慣性矩（質心、非軸向） ： 2 12 A m J =

• ⑵ 半徑 R （直徑 D ） 、圓形截面之桿件：

• (a) 面積慣性矩： 64 4 1 D I π = （非軸向） 、 32 4 2 D I π = （軸向）

• ⑶ 重力加速度： g = 9.8 m/s 2 ，計算時得以 10.0 m/s 2 計算。

• (b) 質量慣性矩（質心、軸向） ： 2 2 R m J =

• ⑷ 結構用鋼性質：

• (a) 抗拉強度 400 MPa 、降伏強度 250 MPa 、比重 7.8

• (b) 楊氏係數（彈性模數） E = 210,000 MPa 、 Poisson 比 ν = 0.3

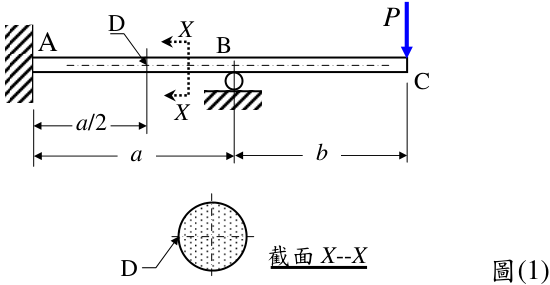

• 一、直徑為 20 φ 之圓鋼桿件 AC ，固定於 A 及支撐於 B ，如圖 (1) 所示，若 C 端向下之施力 P 大小為 500 N ，已知 a = 300 、 b = 200 。試求： （每小題 10 分，共 30 分）

•  B 處之反力方向與大小

•  A 處之反力矩方向與大小

•  桿件 AB 段中間 D 處之彎曲應力

B

C

a

b

a

/2

D

X

D

X

截面

X

--

X

圖

(1)

P

A

座號：

106 年公務人員特種考試關務人員考試、 106 年公務人員特種考試身心障礙人員考試及 106 年國軍上校以上軍官轉任公務人員考試試題 代號： 41130 全一張 （背面）

考 試 別：

身心障礙人員考試

等 別：

四等考試

類 科：

機械工程

科 目：

機械力學概要

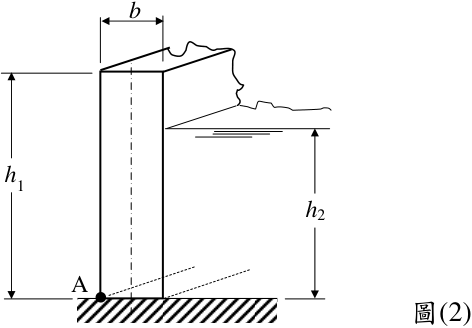

• 二、寬 b 之混凝土牆高 h 1 用以阻擋 h 2 深之河水， 如圖 (2) 所示，若混凝土之比重為 2 ，試問土 牆寬度 b 至少應為多少，土牆才永久沒有從 牆前緣 A 翻倒之虞？（ 10 分）

A

b

h

2

h

1

圖

(2)

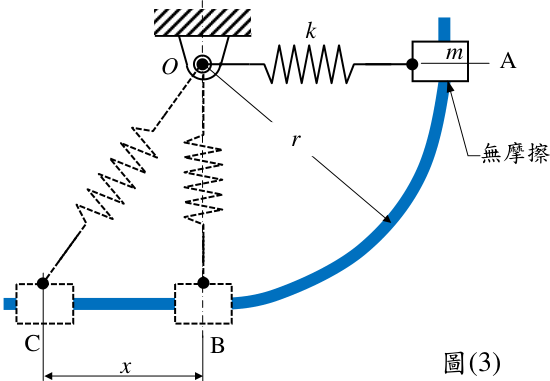

• 三、如圖 (3) 所示，一以彈簧 k 連結之 5 kg 質量塊 m ，沿固定於機架且半徑 r = 360 之軌道 ABC 無摩擦滑下，當 m 於水平位置 A 處時，彈簧剛好處於未被拉伸狀態。 試回答： （每小題 10 分，共 30 分）

•  若要求 x ≤ 200 質量塊須停止，應選用 k 值至少應為多少之彈簧？

•  在  小題之選擇下，質量塊 m 在 B 處之速度為何？

•  在  小題之選擇，若 m 停止時 x =200 ，則 O 處之反力為多少？

A

B

x

無摩擦

O

k

C

m

r

圖

(3)

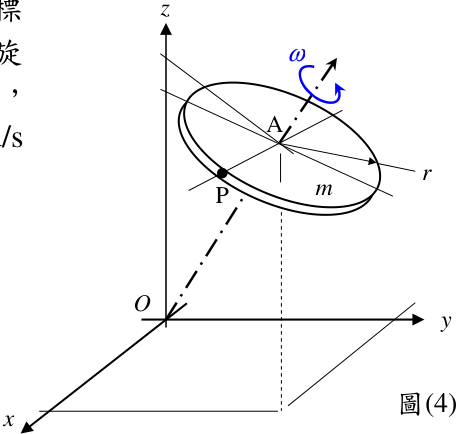

• 四、一質量 m 為 5 kg 、半徑 r = 200 之圓盤傾斜於座標 O ( x , y , z ) 中，以 ω 、 α 之角速度及角加速度繞 O A 旋 轉，如圖 (4) 所示，當圓盤中心 A 在 (90, 120, 200) 時， 若圓盤外緣上一點 P(120, 0, 150) ，已知 ω = 25 rad/s 及 α = 0 rad/s 2 。試求 P 於 O ( x , y , z ) 之：

（每小題 10 分，共 30 分）

•  速度

•  加速度

•  該圓盤具有之總動能

r

y

O

x

A

ω

P

m

圖

(4)

z

106 年公務人員特種考試關務人員考試、 年公務人員特種考試身心障礙人員考試及 代號： 41150 全一張

106 106 年國軍上校以上軍官轉任公務人員考試試題 （正面）

考 試 別：

身心障礙人員考試

等 別：

四等考試

類 科：

機械工程

科 目：

機械原理概要

考試時間 ：

1 小時 30 分

座號：

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

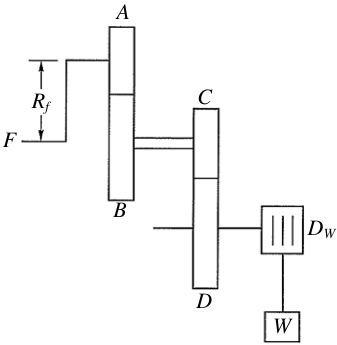

• 一、一起重輪系如圖所示，齒輪 A 、 B 、 C 、 D 的齒數分別為 A T 、 B T 、 T C 、 T D ，曲柄的 長度為 f R ，捲筒的直徑為 D W ，曲柄上的施力為 F ，欲吊起重物重量為 W 。

•  輪系中何者為主動輪、何者為從動輪？（ 8 分）

•  在無摩擦損失的情況下，請推導 F 與 W 的關係如下式： （ 10 分）

•  若機械效率為 70% 時， 30 = A T 、 90 = B T 、 40 = C T 、 80 = T D 、 250mm = f R 、 300 mm = D W ，當施力 35 kgf = F ，可舉起的重物 W 為多少 kgf ？（ 7 分）

A

B

C

D

DW

W

F

Rf

• 二、方螺紋、梯型螺紋、斜方螺紋、管螺紋為四種常見的螺紋種類，請說明上述各種螺 紋之特色及其主要之應用。 （ 25 分）

• 三、平行軸皮帶的掛法，可分為開口皮帶（ Open belt ）傳動與交叉皮帶（ Crossed belt ）傳 動兩種，請繪圖說明並比較兩者差異。又皮帶與帶輪的安裝，必須符合皮帶傳動定 律（ Law of belt drive ） ，試說明之。 （ 25 分）

106 年公務人員特種考試關務人員考試、 年公務人員特種考試身心障礙人員考試及 代號： 41150 全一張 （背面）

106 106 年國軍上校以上軍官轉任公務人員考試試題

考 試 別：

身心障礙人員考試

等 別：

四等考試

類 科：

機械工程

科 目：

機械原理概要

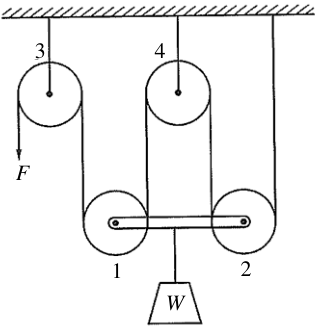

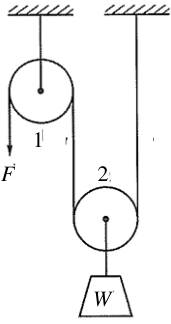

• 四、兩種滑輪機構如下圖， (a) 為單槽滑車、 (b) 為起重用滑車。

•  兩者的機械利益各為何？那一種較省力？（ 15 分）

•  若單槽滑車的摩擦損失為 10% ，兩種機構欲舉起相同的重物，則起重用滑車的機 械效率應為多少才能使施力相同？（ 10 分）

F

W

1

2

W

F

2

1

3

4

106 年公務人員特種考試關務人員考試、 106 年公務人員特種考試身心障礙人員考試及 106 年國軍上校以上軍官轉任公務人員考試試題 代號： 41140 全一頁

考 試 別：

身心障礙人員考試

等 別：

四等考試

類 科：

機械工程

科 目：

機械設計概要

考試時間 ：

1 小時 30 分

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、已知軸及孔的基本尺寸 d = D = 25 mm ，軸的最大及最小極限尺寸分別為 dmax = 24.980 mm 及 dmin = 24.959 mm ，孔的最大及最小極限尺寸分別為 Dmax = 25.033 mm 及 Dmin = 25.000 mm 。求該軸的上偏差、下偏差及公差帶，孔的上偏差、下偏差及公差 帶，以及軸與孔之間的最大及最小餘隙。 （ 30 分）

• 二、已知直徑 d = 20 mm 及長度 L = 2 m 的實心圓鋁桿，在彈性範圍內，受到一通過圓心 之軸向負載 P = 4 kN 的作用。該鋁桿的彈性模數 E = 70 GPa ，包松比（ Poisson ratio ） v = 0.3 。

•  求該鋁桿的軸向應力 x σ 及軸向變形量 δ 。 （ 10 分）

•  求該鋁桿的軸向應變 x ε 及直徑的變形量 Δ d 。 （ 10 分）

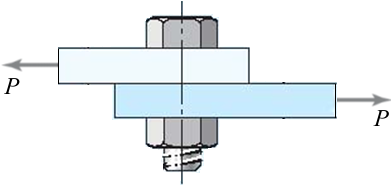

• 三、如圖所示為使用一根 M14×2 的螺栓接合二鋼板的示意圖，接合處承受負載 20 kN = P 。 已知螺栓剪應力降伏強度 370 MPa = ys S ；螺栓最小直徑 p d d r 1.227 -= ， d 為螺栓公 稱直徑， p 為節距。假設該螺栓在最小直徑處承受剪力，且螺栓接合的失效係因螺栓 的剪力失效，求在該失效模式下螺栓的安全係數。 （ 25 分）

P

P

• 四、某一承受壓負載 P 的螺旋壓縮彈簧，其彈簧平均直徑 10mm = D ，線材直徑 1mm = d ， 有效的線圈數目 10.5 = a N ，剪力模數 79 GPa = G 。若此彈簧的允許剪應力 600 MPa = all τ ，求該彈簧所能承受的最大壓負載 P ，及在該負載作用下產生的壓縮變 形 δ 。 （ 25 分）

（提示：線圈內部最大剪應力 3 8 0.615 1 d PD C π τ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ + = ， C 為彈簧指數。）

（請接背面）

座號：
