• 103 年公務人員特種考試警察人員考試

• 103 年公務人員特種考試一般警察人員考試

• 103 年特種考試交通事業鐵路人員考試試題

代號 ： 60110-60410

40110-40210

80110-81210

全一張

（正面）

等 別：四等一般警察人員考試、四等警察人員考試、員級鐵路人員考試

類 科：各類別、各類科

科 目：國文（作文、公文與測驗）

考試時間：

2 小時

座號：

※注意：

禁止使用電子計算器。

甲、作文與公文部分：

• 請以藍、黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。

• 不得於試卷上書寫姓名或入場證號。

• 一、作文：（

60 分）

有人說： 「人才是讚美出來的。」 專家認為，被讚美的人更懂得感恩，擁有自信。 請以「 讚美的力量 」為題，闡述「讚美」在您耳聞親歷的人生當中發揮過何 種正面的功效。

二、公文：（

20 分）

據報章媒體報導：搭乘大眾運輸工具，有人在車廂內喧鬧，或大聲講手機，甚 至脫鞋、赤腳翹到前方椅背上。試擬教育部致各直轄市、縣市政府教育局（處） 函：加強學生品德教育，搭乘大眾運輸工具必須遵守公共秩序，不得有足以影響 他人之行為。

乙、測驗部分：（ 20 分）

代號： 1401

• 本試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

• 共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

• 下列選項各有兩個成語，意思完全不同的是：

• 尸位素餐／無功受祿

• 脣亡齒寒／休戚與共

• 胸無點墨／腹笥甚儉

• 管窺蠡測／洞見癥結

• 《論語．雍也》：「力不足者中道而廢，今女畫。」文中「女」字與下列選項「」 中的人稱何者相同？

• 「吾」日三省「吾」身

• 「爾」何曾比予於管仲

• 今吾於人也，聽「其」言而觀「其」行

• 他人有心，「予」忖度之，夫子之謂也

• 黃老師擔任歌唱比賽評審，以下何者不適合作為評論參賽者歌聲的評語？

• 黃鶯出谷

• 聲聞過情

• 林籟泉韻

• 鳳鳴鶴唳

• 「刺激，如一朵極快凋萎的黑花，或許你一腳才跨出舞場，另一腳已踩入寂寞了。

儘管街道上仍是霓虹燈火一片炯明，你卻只是一片空白和茫然……空白的情緒像 滴在宣紙上的水墨，在街道間渲染開來。」

上文所敘，旨在表現都市生活的：

疏離孤獨

• 清虛寂靜

• 瞬息萬變

• 感官刺激

• 103 年公務人員特種考試警察人員考試

• 103 年公務人員特種考試一般警察人員考試

• 103 年特種考試交通事業鐵路人員考試試題

代號 ： 60110-60410

40110-40210

80110-81210

全一張

（背面）

等 別：四等一般警察人員考試、四等警察人員考試、員級鐵路人員考試

類 科：各類別、各類科

科 目：國文（作文、公文與測驗）

• 我們且來看看，英國倫敦政經學院的經濟學家雷亞德在 《快樂》 （ Happiness, 2005 ）

一書中指出的弔詭現象：自 1950 年以來，國民年平均收入增加了不只一倍，同時 「我們有更多食物、衣服及車子，住屋更寬敞，中央空調更普遍，國定假日更多， 每週工作天數更少，工作條件也更好，最重要的是我們的身體更健康。」即便如 此，我們並沒有更快樂；在年平均收入超過兩萬美元之後，更高的薪水並不會帶 來更多快樂。為什麼？因素之一是一個人快樂與否，基因大概決定了一半；另一 個因素，則是人的需求並非絕對值，而是取決於別人擁有多少。

根據上文，經濟學家雷亞德發現一般人的快樂往往取決於：

• 更多的食物、衣服及車子

• 國定假日更多，工作時數減少

• 更好的工作條件，更高的薪水

• 自己比他人擁有多少的相對感受

• 把你沒有信心的心交給我／把你有問題的掌上地理／臉是氣象的江山 命運的形下／ 眉毛是飛起來或飛不起的翅膀／五官預告你未來的興亡／快把八字交給我加減乘除 看看／動用易經的力道 太極的技巧／我的食指把住你赤裸的心跳／話如游龍先峰 迴再路轉／你似盲人騎瞎馬被我斜斜端在掌上／任我把螢火說明成太陽／把長長一 生像畫符般規畫／把你失去邏輯的命運交給我／把你腦海裡潛泳的懷疑……

有關本詩，解讀最適當的選項是：

• 嘲諷不問蒼生問鬼神的可悲

• 以算命師的專業形象為創作主旨

• 以戲謔口吻描寫求人相命者的徬徨無助

• 「話如游龍先峰迴再路轉」暗喻命運之不可知

• 夫聖人之法，何為而立也？無乃因於時乎？時去矣而法不改，則雖聖人之法，有 所不能為。（張耒〈本治論上〉）

本文主旨最適切的是：

• 分析實施聖人之法的時機

• 說明聖人之法應重視有為

• 解釋設立聖人之法的原因

• 強調聖人之法須因時改變

• 「臣（郭隗）聞古之人君有以千金求千里馬者，三年不能得。涓人言於君曰：『請 求之』。君遣之，三月，得千里馬，馬已死，買其骨五百金。反以報君，君大怒， 曰：『所求者生馬，安用死馬，捐五百金！』涓人對曰：『死馬且市之五百金，況 生馬乎？天下必以王為能市馬，馬今至矣！』於是，不期年千里馬至者二。今王誠 欲必致士，請從隗始。隗且見事，況賢於隗者乎？豈遠千里哉？」（《新序》） 下列何者最適合說明本文意旨？

• 謀士身先士卒的果敢

• 謀士巧辯以誤導人君

• 君主充分授權的胸襟

• 謀士為君招賢的智慧

• 「士君子立身事主，既名知己，則當竭盡智謀，忠告善道，銷患於未形，保治於 未然，俾身全而主安；生為名臣，死為上鬼，垂光百世，照耀簡策，斯為美也。 苟遇知己，不能扶危於未亂之先，而乃捐軀殞命於既敗之後，釣名沽譽，眩世駭 俗。由君子觀之，皆所不取也。」（方孝孺〈豫讓論〉）

上文旨在論述：

• 人臣事君之道 君子潔身之道 朋友相處之道 亂世全身之道 承上題，依據上文，作者心目中最認同的是：

• 能認清時勢，全身而退

• 於既亂之後，捨生取義

• 為人主效力，防患未然

• 為知己者死，在所不惜

• 1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試

• 1 0 3 年公務人員特種考試一般警察人員考試

• 1 0 3 年特種考試交通事業鐵路人員考試試題

代號

： 2801

頁次：

4 － 1

等 別：員級鐵路人員考試

類 科：各類科

科 目：法學知識與英文（包括中華民國憲法、法學緒論、英文）

考試時間：

1 小時

座號：

※注意：  本試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 50 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題上作答者，不予計分。

•  禁止使用電子計算器。

• 總統任命下列何者，無須行政院院長之副署？  行政院副院長  審計長



駐外大使

 行政院政務委員

• 2 下列何者屬於監察院行使糾正權之對象？  總統  行政院及其所屬機關  司法院  考試院

• 3 依據憲法增修條文第 9 條規定，精省之後，取消省議會，改置何種機關？



省諮議局



省資政局



省諮議會



省府委員會

• 4 國家機關之職權、設立程序及總員額，得以法律為準則性之規定，涉及下列何種憲法原則之範疇？  法律優越原則  法律保留原則  平等原則  比例原則

• 5 依憲法增修條文第 3 條之規定，行政院向立法院所提之下列何種議案，經立法院決議後，行政院可移請立法 院覆議？

 監察委員提名案  國家安全報告案  中央政府總預算案  修憲案

• 6 依憲法增修條文第 3 條，有關行政院院長之規定，下列敘述何者錯誤？

 行政院院長請辭時，總統須於 40 日內咨請立法院召集會議，提出行政院院長人選，徵求同意  行政院有向立法院提出施政方針及施政報告之責

 立法委員在開會時，有向行政院院長及行政院各部會首長質詢之權

 行政院院長辭職或出缺時，在總統未任命行政院院長前，由行政院副院長暫行代理

• 7 依我國憲法第 133 條規定，被選舉人得由下列何者依法罷免之？  原選舉區  立法委員  監察委員  全體國民

• 8 下列何者，係講學自由之保障範圍？  出版自由  研究自由

• 9 何者為一切自由權利之基礎？



信仰自由

• 10 以下何者非屬表現自由？



言論自由





居住自由

人身自由

• 11 下列基本權何者具有社會權性質？

 工作權  秘密通訊之自由  人身自由  言論自由

• 12 下列何者法官若確信其違憲時，得於審理個案時拒絕適用？

 國家安全法  檢肅流氓條例  地方稅法通則  土地登記規則

• 13 依憲法增修條文第 10 條之規定，有關公營金融機構之敘述，下列何者正確？

 公營金融機構之管理，應以行政機關之人事管理方式為之，以符合依法行政之要求

 公營金融機構原則上不應設立，以符合金融自由化

 公營金融機構之人事、預算、決算等事項，得以法律為特別之規定



公營金融機構之負責人應由主管部會首長兼任，以強化立法院對其之控制

• 14 下列何者非屬憲法工作權之保障範圍？

 職業選擇自由  職業執行自由  廣告自由  免於競爭自由

• 15 關於刑法與社會秩序維護法的敘述，下列何者正確？

 社會秩序維護法為刑法的特別法

 社會秩序維護法沒有主刑與從刑之分

•  刑法法律的位階高於社會秩序維護法

•  社會秩序維護法的處罰中，也包括罰金的處分







集會自由

人身自由

講學自由







結社自由

言論自由

著作自由

• 1

• 16 2014 年 1 月 29 日通過之地方制度法修正案，關於本次重要修正內容，下列敘述何者正確？  將我國由均權制改為地方分權制

•  賦予我國「區長」由官派改為民選之法源依據

•  將「省」的性質調整，使其非為地方自治團體

•  賦予直轄市原住民區辦理區長與區代表選舉之法源依據

• 17 公務員在行政程序中，下列何種情形，不須自行迴避？

•  當事人為公務員之配偶

•  當事人為公務員四親等之血親

•  當事人為公務員之前配偶

•  當事人為公務員四親等之姻親

• 18 特種貨物及勞務稅條例於 100 年通過施行後，才能針對在中華民國境內銷售、產製及進口特種貨物或銷售特 種勞務，課徵特種貨物及勞務稅，這是基於憲法保障人民權利的何種原則？

•  法律保留原則

•  法律優越原則

•  誠實信用原則

•  信賴保護原則

• 19 針對重大違規停車之拖吊執行時，倘違規停放之車輛執行拖吊尚未移動前，如駕駛人到達現場，執勤員警應 請其出示駕駛執照、行車執照，查核無誤後，即停止拖吊，當場舉發，並責令駛離。此方式既能達成疏通 交通之目的，且無須採行較重之拖吊手段。試問，此為比例原則中何者之適用？



適當性

• 20 下列何者屬於要式契約？

•  僱傭契約

•  必要性



收養契約

•  衡量性

 訂婚契約

• 21 下列敘述何者符合我國民法及相關法律規定？  17 歲之甲無法獨自到郵局開戶，是因其欠缺權利能力  對前配偶施暴，不屬於家庭暴力防治法所規範之對象

•  未經同意重製他人著作，雖未超出合理之範圍，仍屬違法

•  18 歲之丁婚後得以單獨從事有效之法律行為，無須其父母同意

• 22 超商陳列之商品，其外包裝上之標價，係屬於下列何種概念？



要約



承諾



契約



合目的性

 借貸契約

 要約誘引

• 23 甲男與乙女於婚姻期間生下一個女兒 A ，但又與外遇對象某丙生下第二個女兒 B ，乙因此與甲離婚，而甲在 離婚後，隨即與丙再婚。當 A 滿 20 歲， B 滿 17 歲時，甲因車禍死亡，留下遺產 1,000 萬及負債 100 萬。請 依民法中身分法的相關規定判斷下列敘述何者正確？ ① B 在法律上被視為是甲之婚生子女； ② 乙是甲的法定 繼承人之一； ③ 丙的遺產應繼分為 450 萬；④ A 的遺產應繼分為 300 萬。  ①②  ①④  ②③  ③④

• 24 某飲料店於門口看板標明「本店之冷飲價格，於氣溫 20 度以下就優惠 5 元！」關於此作法，下列何者正確？  飲料店降價作法已明顯違反公平交易原則  利用特殊情況，收取較高價錢，應屬違法  並無違法，屬於買賣雙方之契約內容自由  此乃屬違法行為，飲料店應返還不當利益

• 25 關於刑事之追訴，下列何者正確？

•  公訴：檢察官向法院表示暫時不起訴的行為

•  自訴：檢察官向法院提起訴訟的行為

•  告發：被害人以外的第三人向檢警告知他人犯罪事實的行為

•  告訴乃論罪：是指檢察官不需要被害人的告訴，即可依職權決定逕行向法院提起訴訟的刑事案件

• 26 根據我國之相關規定，下列那些敘述不符合「阻卻違法事由」而具違法性？

•  隔壁民宅失火，某甲為搶救屋內女童而毀損鄰宅大門

•  外科醫師乙為挽救車禍意外傷者之生命將其截肢

•  某丙與搶銀樓之持槍歹徒扭打，造成歹徒手骨折

•  醫師乙受癌末病人所託為其注射毒藥實施安樂死

• 27 某甲在網路上買了一個麵包機，於收受商品隔天卻想反悔不買，依據消費者保護法甲得作何主張？  解除契約並且無需負擔任何費用  解除契約但是必須負擔宅配費用  商品已送達，非有瑕疵不得退回  未經賣方之同意甲不得解除契約

• 28 勞動三權中，指「集合勞動者之力量集體向資方爭取較佳勞動條件」者，應是屬於下列何項權利？  團結權  工作權  團體交涉權  團體爭議權

• 29 下列何者不屬於我國家庭暴力防治法所規範之家庭暴力規範對象之範疇？  甲乙為同居的同性戀情侶，甲長期對乙言語辱罵使之難以忍受  丙在酒後，對同居女友拳腳相向

•  戊在離婚後，仍受到前夫的跟蹤，甚至毆打

•  丁因長期受到住在國外，又未曾見面的表舅以電話騷擾，而使其精神異常

• 30 總統對於已受罪刑宣告之某特定刑事罪犯，免除其刑罰之執行，是何種赦免權之行使？  大赦  特赦  減刑  復權

• 31 Friend A: Hey, bud. Long time no see!

• Friend B: Hi, my friend.

• Friend A: Not bad! I'm surviving pretty well.

•  How time flies!

•  How bad do you feel?

•  How pretty the flower is!

•  How's everything going?

• 32 This button should be pushed only in case of . Do not touch it.

•  agency

•  emergency

•  policy

•  fantasy

• 33 Autumn is the season and you can see farmers working in the golden fields.

•  harvest

•  sacrifice

•  rehearsal

•  graduation

• 34 The girl decided to stay to keep her little brother because he is afraid of being alone.

•  company

•  comfort

•  condition

•  competition

請回答第 35 題至第 38 題：

Vincent Van Gogh, one of the three great Post Impressionists, is regarded as the greatest Dutch painter after Rembrandt. During his short ten-year painting career, he produced more than 800 oil paintings and 700 drawings, but he sold only one of them in his lifetime.

At the early age of sixteen, Van Gogh started to learn art dealing and had worked in the Hague, London, and Paris until 1876. Disliking art dealing, Van Gogh began to isolate himself and became a minister. But in 1880, he was dismissed by his superiors and became poor. Then he began to draw. He understood the limitations of learning by himself, so he went to Brussels to study drawing.

In 1881, he went to the Hague and produced his first masterpiece, The Potato Eaters , in 1885. He then attended an art school in Belgium. Inspired by the paintings of Peter Paul Rubens at the school, he was soon off to Paris, where he met Gauguin and found Impressionists like Camille Pissarro. Van Gogh established his personal style of painting during his two years' stay in Paris.

Tired of city life, Van Gogh left Paris and rented a house in Arles in the south of France. Gauguin joined him later in October, but in a quarrel on Christmas Eve, Van Gogh cut off part of his own left ear. He was then kept in a psychiatric hospital for one year. Then, he moved to the home of a physician-artist. But two months later, on July 27, 1890, he shot himself and died.

• 35 What does the word 'dismissed' in the second paragraph mean?

•  Fired by one's employers.

•  Laughed at by one's peers.

•  Punished by the police.

•  Robbed by some bad guys.

• 36 Why did Van Gogh cut off part of his left ear?

•  Because he didn't want to be sent to a psychiatric hospital.

•  Because he had an angry argument with his friend.

•  Because the busy city life exhausted his mind and body.

•  Because he knew very well that he was going to die.

• 37 Which of the following statements is true?

•  Van Gogh's painting career lasted only for ten years.

•  Regarding himself as a genius, Van Gogh never went to school to learn painting.

•  Van Gogh created his personal style of painting when he was very young.

•  When it comes to art dealing, Van Gogh was a professional.

• 38 What can be inferred from this passage?

•  Van Gogh had become very popular before he died.

•  Post Impressionists had the tendency of going insane.

•  At Van Gogh's time, Paris was the best place in the world to study drawing.

•  The life of Van Gogh was full of misfortune and tragedy.

請回答第 39 題至第 41 題：

Helicopter parents are a new breed, a never-before seen group of overly involved, overly anxious parents. They 39 like helicopters over their children, monitoring their every move.

Taiwan is home to three million children between the ages of five and fourteen, and over one million preschoolers and high school students. Their parents 40 an estimated population of six million, which averages 1.5 children per couple. Born mostly between 1961 and 1976, these six million parents went through compulsory education or college around the time when martial law was lifted, and were trained to see educational achievement as the 41 for all success. For them, going to the top school means getting the top job.

請回答第 42 題至第 45 題：

In America, most people use a firm handshake, accompanied by direct eye contact, as the standard 42 . Occasionally, among very good friends, women may briefly hug other women, and men may quickly kiss the cheek of a woman. Males rarely hug one another, however. Occasionally, men may shake hands with the left hand 43 covering the handshake or lightly gripping the forearm. This shows greater warmth and friendship.

Many people in the United States tend to stand just about one arm's 44 away from each other while talking or standing in public. This is called 'the comfort zone.'

Many American women still enjoy having men open doors for them, help them get seated, and give up their seats in public transportation. 45 increasing emphasis on equality between the sexes, however, there are some women who object to this type of behavior.

請回答第 46 題至第 50 題：

I think that being adopted is a lot like being left-handed. You just don't notice it unless someone else points it out. I was constantly hearing the comment, 'Jason's not really your brother, is he?' Not being the particularly shy and reclusive type, I would oftentimes meet a comment like that with raised eyebrows, and a 'No, Jason comes from Mars, and I was born right here on the planet Earth.' My brother, Jason, and I were both adopted. Jason was born in Michigan and I, in Korea. Together with my parents we made a family. I can't say that I am really offended when people see our family together and inquire about it. Education has done a lot to promote the idea that families are made in many ways. Still, there are times when I wish that it were not so obvious that we are different.

It wasn't until I was in my teens that I started to realize that I came from another country, another culture, and that given different circumstances, my life would be completely different. I felt different for the first time. I felt unsure about who I was and had a hard time resolving that. At first I denied my heritage; I wanted to be like everyone else. Fortunately for me, I have the most wonderful parents in the world! They stood by me and when I finally was ready to explore my feelings and needs, they were there to guide and share with me. From one extreme, I went to the other, and immersed myself in learning about my Korean heritage and the history of my birth-country. Slowly I moved towards the middle ground, and am now happily at peace with who I am. I want to say, however, that having a supportive and loving family was essential in reaching the place that I now am.

• 46 Which of the following is true of the author?

• She is a left  -hander.

•  She doesn't like to meet people.

•  She grew up in a multicultural family.

•  She felt insulted when people commented on her family.

• 47 Why was the author constantly hearing the comment, 'Jason's not your brother, is he?'

•  Because she and Jason look apparently different.

•  Because she and Jason have very different interests.

•  Because she and Jason have very different personalities.

•  Because Jason comes from Mars and she was born on Earth.

• 48 Right after the author came to realize she was from Korea, how did she feel?

•  She felt special rather than different.

•  She liked herself for who she was.

•  She wanted to go back to her birth-country.

•  She had difficulty facing the reality.

• 49 Which of the following best describes the author's current attitude towards her special family background?

•  Unsure.

•  Angry.

• 50 What can be inferred from the passage?

•  The author's parents play a vital role to help her accept the truth.

•  The author has always wanted to know more about her native culture.

•  The author probably thinks that multicultural adoption is not a good idea.

•  The author is ashamed of her family background.

•  Peaceful.

•  Embarrassed.

1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試 103 年公務人員特種考試一般警察人員考試 103 年特種考試交通事業鐵路人員考試試題

代號 ：

等 別：員級鐵路人員考試

類 科：電力工程、電子工程

科 目：電子學概要

考試時間：

1 小時 30 分

座號：

81150 全三頁

81250

第一頁

※注意：

可以使用電子計算器。

不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

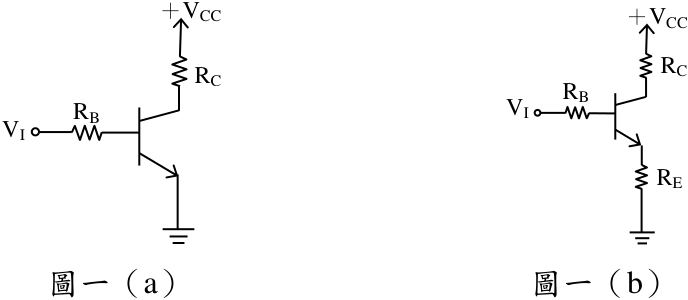

• 一、如圖一的電路，其中電晶體之β =100 ，導通時之 VBE(on) = 0.7 V ，飽和之 VCE(sat) = 0.3 V 。 VCC = 10 V ， RB = 50 k Ω， RC = 1 k Ω：（每小題 10 分，共 20 分）

• 求在圖一（ a ）電路中之 VI 值，恰使電晶體工作在主動模式（ active-mode ）與飽 和模式（ saturation-mode ）之交界處。

• 在圖一（ b ）電路，增加了一個 RE = 0.2 k Ω的電阻，重解題 的 VI 值。

圖一（

a

）

圖一（

b

）

＋

VCC

VI

RB

RE

RC

＋

VCC

RC

RB

VI

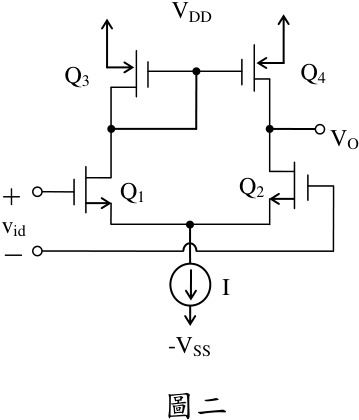

• 二、如圖二的差動放大器，各電晶體之特性相同，爾利電壓（ Early V oltage ） 20V VA  ， 汲極飽和電流 (mA) 4V I 2 OV D  ，其中 OV V 為過驅電壓（ Overdrive V oltage ），單位為伏 特。若要此放大器之電壓增益 100V V v v id O  ，求：

• 電晶體 Q1 、 Q2 之過驅電壓 OV1 V 、 OV2 V 之值。（ 6 分）

• 等電流源 I 之值。（ 6 分）

• 各電晶體之輸出電阻 r 之值。（ 4 分）

電晶體 Q1 、 Q2 之 gm 值。（

• o 4 分）

圖二

－

＋

-VSS

Q3

VDD

I

Q4

Q2

Q1

vid

VO

1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試 103 年公務人員特種考試一般警察人員考試 103 年特種考試交通事業鐵路人員考試試題

• 等 別：員級鐵路人員考試

類 科：電力工程、電子工程

科 目：電子學概要

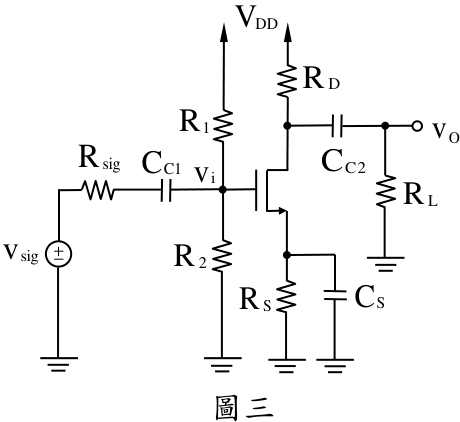

• 三、如圖三的共源（ CS ）放大器，電晶體工作於飽和區，其 4mA V gm  ，  o r 。又 Rsig = 5 k Ω， R1 、 R2 均極大； RD = 5 k Ω， RL 極大（ >> RD ）； RS = 1 k Ω：（每小題 5 分，共 20 分）

• 求此放大器在中頻之電壓增益 sig O M v v   之值。

• 若要此放大器之低 3-dB 頻率ω L = 1000 rad/sec ，則 CS 至少應多大？

• 若此電晶體之極間寄生電容 Cgs = 1 pF ， Cgd = 0.2 pF ，則此放大器之高 3-dB 頻率ω H 有多大？（提示：可運用米勒定理）

若要提高ω H 值，該 Rsig 及 RD 值應如何調變（調大或調小）。

圖三

1

R

DD

V

D

R

O

v

L

R

C2

C

S

C

S

R

2

R

sig

R

C1

C

sig

v

i

v

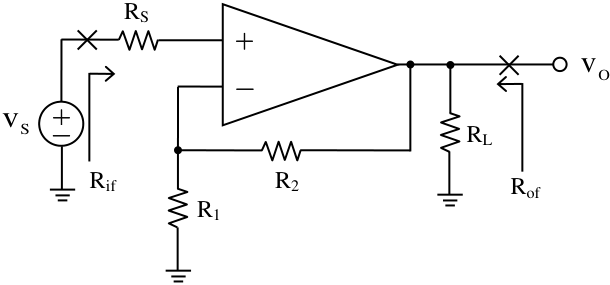

• 四、如圖四電路中，運算放大器本身的開迴路增益為  ，輸入電阻為 Rid ，輸出電阻為 o r ； 又 RS = 10 k Ω， R1 = 1 k Ω， R2 = 1 M Ω， RL = 2 k Ω：（每小題 10 分，共 20 分）

• 若為理想的運算放大器，即    ，  id R ， 0 r o  ，求此回授放大器的閉迴 路增益 S O v v 、輸入電阻 Rif 及輸出電阻 Rof 之值。

• 若該運算放大器並非理想，其 4 10   ， Rid = 50 k Ω， o r = 2 k S O v v 、 Rif 及 Rof 之值。

－

＋

RS

O

v

Rof

RL

R2

R1

Rif

S

v

－

＋

圖四

代號 ：

81150 全三頁

81250

第二頁

1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試 103 年公務人員特種考試一般警察人員考試 103 年特種考試交通事業鐵路人員考試試題

• 等 別：員級鐵路人員考試

類 科：電力工程、電子工程

• 科 目：電子學概要

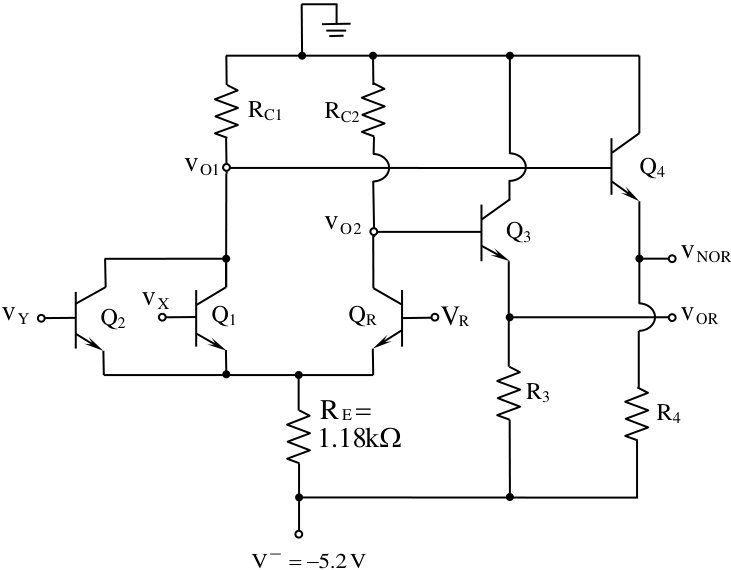

• 五、如圖五的 ECL 邏輯閘電路，設各電晶體之β極大，其 0 I B  ， 0.7V V BE(on)  。此電 路之各輸入電壓與各輸出電壓間分別具有相同的邏輯 0 電位與邏輯 1 電位：

• 求此 ECL 電路之邏輯 1 電位為多大？（ 5 分）

• 若要使此 ECL 電路之邏輯 0 電位 = － 1.40 V ，則 VR 、 RC1 、 RC2 之值應分別為多大？ （ 15 分）

Q4

QR

R3

R4

Q3

RC1

RC2

Q2

Q1





1.18k

RE

VR

5.2V

V

 



X

v

O2

v

O1

v

Y

v

NOR

v

OR

v

代號 ：

81150 全三頁

81250

第三頁

• 1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試 103 年公務人員特種考試一般警察人員考試 103 年特種考試交通事業鐵路人員考試試題

代號 ： （正面） |

等 別：員級鐵路人員考試

類 科：機檢工程、電力工程、電子工程

科 目：基本電學

考試時間：

1 小時 30 分

座號：

※注意：

可以使用電子計算器。

全一張

81040

81240

不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、某一白熾燈泡的額定電壓及功率為 110 伏特（ V ）及 100 瓦特（ W ）。試問：

• 此白熾燈泡在額定電壓下所消耗的實功率、虛功率及視在功率各為多少？其功率 因數為多少？（ 4 分）

• 當外加電壓分別為 120V 及 100V 時，其所消耗的實功率分別為多少？（ 8 分）

• 假設此白熾燈泡均運轉在額定電壓下，且為節能減碳，此燈泡由原本每日使用 5 小 時，減為每日使用 4 小時，則每月（以 30 日計）可因此節省用電多少度？（ 8 分）

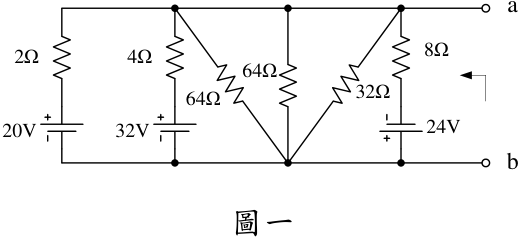

二、圖一所示直流電路，試求 a 、 b 兩端點間的戴維寧等效電路。（ 20 分）

a

b

2Ω

20V

4Ω

32V

8Ω

24V

64Ω

64Ω

32Ω

圖一

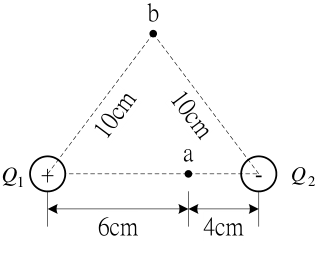

三、在空氣中兩個點電荷 1 Q 及 2 Q 的帶電量分別為 9 10 10   庫侖（ C ）及 9 10 10    C ，兩電 荷相距 10 公分（ cm ），如圖二所示，試求圖中 a 與 b 兩點的電場強度。（ 20 分）

6cm

10cm

10cm

a

4cm

b

1

Q

2

Q

圖二

• 1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試

• 103 年公務人員特種考試一般警察人員考試

• 103 年特種考試交通事業鐵路人員考試試題

等 別：員級鐵路人員考試

類 科：機檢工程、電力工程、電子工程

科 目：基本電學

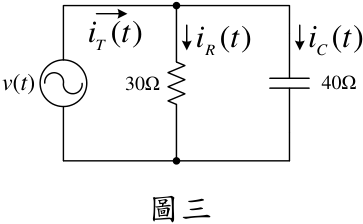

• 四、圖三所示交流電路中，電源電壓的瞬時表示式為 t V t v m  cos ( )  伏特（ V ），若電源 電壓的有效值為 100V ，頻率為 60 赫芝（ Hz ），而電阻器及電容器的阻抗值如圖中 所示。試求：

• 電源電壓的瞬時式及相量式。（ 6 分）

• 流過電阻器電流 ( ) t i R 、電容器電流 ( ) t i C 及總電流 ( ) t i T 的瞬時式及相量式。（ 8 分）

• 此交流電路的實功率與虛功率及其功率因數。（ 6 分）

30Ω

40Ω

v

(

t

)

圖三

( )

t

i

T

( )

t

i

R

( )

t

i

C

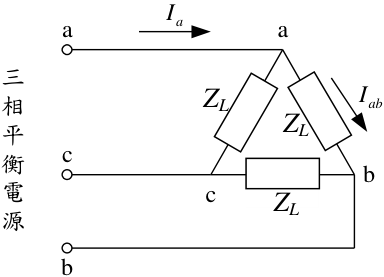

• 五、某三相平衡負載採△結線，如圖四所示，每相阻抗    60 12 L Z 歐姆（  ）。若外加 三相平衡電壓為正相序，且 a 相電壓的瞬時式與相量式分別為 t t v a cos377 3 2 240 ( )  V

• 外加電壓 b 及 c 相的瞬時式及相量式。（ 4 分）

• 相電流 ( ) t i ab 、 ( ) t i bc 與 ( ) t i ca 及線電流 ) ( t i a 、 ( ) t i b 與 ( ) t i c 的瞬時式及相量式。（ 10 分）

• 此三相平衡負載所消耗的總實功率、虛功率與視在功率及其功率因數。（ 6 分）

a

b

c

三

相

平

衡

電

源

L

Z

a

I

ab

I

a

b

c

ZL

ZL

ZL

代號 ：

全一張

（背面）

81040

|

81240

1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試 103 年公務人員特種考試一般警察人員考試 103 年特種考試交通事業鐵路人員考試試題

等 別：員級鐵路人員考試

類 科：電力工程

科 目：電工機械概要

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

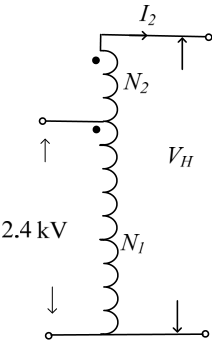

• 一、一部額定 2.4 kV/240 V 、 12 kVA 單相變壓器，將此變壓器接成一升壓型自耦變壓器， 如下圖所示，試求：

•  變壓器二次側繞組之額定電流為多少 A ？（ 5 分）

•  自耦變壓器之額定容量為多少 kVA ？（ 5 分）

•  當自耦變壓器工作於滿載、功率因數 0.8 落後時，其鐵損與銅損總和為 400 W ， 自耦變壓器的效率為多少？（ 10 分）

•  簡述自耦變壓器之優點和缺點。（ 5 分）

二、一部分激式直流電動機的等效電路如下圖 (a) 所示，下圖 (b) 表示輸入電壓固定時，此 直流電動機的轉矩 -轉速特性曲線，其中， A 與 B 兩條曲線，一條為有電樞反應之 特性曲線；另一條為無電樞反應之特性曲線。請說明：

•  何謂電樞反應？（ 5 分）

•  那一條曲線為無電樞反應之特性曲線？並說明原因。（ 10 分）

•  那一條曲線為有電樞反應之特性曲線？並說明原因。（ 10 分）

代號 ： 81130 全一張 （正面）

座號：

• 1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試

• 103 年公務人員特種考試一般警察人員考試

• 103 年特種考試交通事業鐵路人員考試試題

等 別：員級鐵路人員考試

類 科：電力工程

科 目：電工機械概要

• 三、一部額定 208 V 、 60 Hz 、 Δ -連接之三相四極同步發電機，其同步電抗 Xs = 2 Ω ，忽 略電樞繞組之電阻。滿載工作時，端電壓為 208 V ，線電流 50 A ，功率因數 0.8 落 後，此時摩擦損失、風阻損失與雜散損失共為 1.2 kW ，忽略鐵損與銅損。試計算同 步發電機之：

•  旋轉速率為每分鐘多少圈？（ 5 分）

•  原動機的輸出轉矩為多少牛頓 -米？（ 5 分）

•  每相的內部電壓為多少？（ 10 分）

•  發電機的效率？（ 5 分）

• 四、一部額定 460 V 、 60 hp 、 60 Hz 三相四極感應電動機，當轉速 1770 r/min 時，提供 20 kW 功率到負載，忽略摩擦、風阻與雜散損失，試計算：

•  感應電動機的轉速差？（ 5 分）

•  感應電動機的轉矩為多少牛頓 -米？（ 5 分）

•  當轉矩變為 2 倍時，則轉速變為多少（ 5 分）？此時提供到負載的功率為多少？ （ 10 分）

代號 ： 81130 全一張 （背面）

• 1 0 3 年 公 務 人 員 特 種 考 試 警 察 人 員 考 試

• 103 年公務人員特種考試一般警察人員考試

• 103 年特種考試交通事業鐵路人員考試試題

等 別：員級鐵路人員考試

類 科：電力工程

科 目：輸配電學概要

考試時間：

1 小時 30 分

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、試繪出一條中程輸電線路（ medium-length transmission line ）之公稱 T （ nominal T ） 等效電路模型，接著推導該電路模型之送電端電壓、電流相量（ VS 、 I S ）以其受電 端電壓、電流相量（ VR 、 IR ）、串聯總阻抗 Z 、相至中性點總並聯導納 Y 所表達之 方程式，最後求出該線路之電壓調整率（ voltage regulation ）表示式。（ 20 分）

• 二、一部三相、 15.5 kV 、 65 MVA 、 60 Hz 、 Y 連接、次暫態電抗 Xd' ＝ 0.12 標么之大型 同步發電機，連接到一具三相、 15.5/120 kV 、 65 MVA 、 Δ -Y 連接、漏電抗 0.1 標么 電力變壓器之低壓側。取 65 MVA 為基準值，假設該同步發電機故障前的電壓為 1.0 標么，若電力變壓器的高壓側發生三相接地對稱故障時，試求：

•  變壓器兩側之次暫態對稱故障電流之實際值及標么值。（ 10 分）

•  直流波電流分量的可能最大標么值，以及發生直流波電流分量為最大值時之瞬間 最大總電流標么值。（ 10 分）

• 三、請說明改善一個配電線路或配電系統之電壓降（ voltage drop ）的方法。（ 30 分）

• 四、請說明輸配電系統之系統中性點接地（ system neutral ground ）的定義、優點以及方 法。（ 30 分）

代號 ：

81160 全一頁

座號：
