101 年專門職業及技術人員高等考試律師、會計師、不動產估價師、 專利師、民間之公證人考試暨第二次社會工作師考試試題

類 科： 專利師

科 目： 專利法規

考試時間：

2 小時

代號 ： 全一頁 70110 | 71210

座號：

• ※注意：  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。  禁止使用電子計算器。

• 一、張三擁有化學碩士學位，進入甲化學公司擔任總經理李四的秘書。張三利用例假日 研究一種全新的長效型防蚊液。民國 99 年 6 月研發成功，同年 9 月 30 日，張三以 書面告知甲公司其發明內容。張三所不知者，李四常在同業間稱許張三的才華及其 研發的防蚊液。民國 100 年 1 月 10 日張三依法備具所有文件向經濟部智慧財產局 申請專利，並於民國 101 年 8 月獲准專利。乙化學公司遂對張三之專利案提起舉發， 主張同業間早於 99 年 10 月便已因李四之告知而知悉該項發明，故不符專利要件。 此處所謂專利要件係指為何？依你之見，舉發案應否成立？請說明之。（ 40 分）

• 二、王五完成一項發明（ A 案），並於民國 100 年 2 月 10 日依法備具所有文件申請專利， 十個月後，王五又就前揭發明完成數項更能發揮其功能的實施例的測試。王五擬就前 揭發明增列新實施例申請專利（ B 案）。王五應如何為之？設若實施例的測試於 101 年 3 月 10 日始完成，依你之見，王五有無就 B 案取得專利的可能？請說明之。 （ 35 分）

• 三、 A 係美國人， A 於西元 2011 年研發完成一項針對阿茲海默氏症的基因治療（ gene therapy ）方法， A 除依法向美國專利商標局申請專利外，亦擬向我國申請專利。 A 得否就該基因治療方法於我國取得專利？我國有關治療方法的規範是否符合與貿易 有關之智慧財產權協定（ TRIPs 協定）？（ 25 分）

101 年專門職業及技術人員高等考試律師、會計師、不動產估價師、 專利師、民間之公證人考試暨第二次社會工作師考試試題

類 科： 專利師

科 目： 行政程序法與行政訴訟法

考試時間：

2 小時

• ※注意： 

代號 ：

全一頁 |

71220

座號：

不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。  禁止使用電子計算器。

• 一、我國行政程序法第 1 條：「為使行政行為遵循公正、公開與民主之程序，確保依法 行政之原則， ……… ，特制定本法。」請舉出行政程序法中，對於「民主程序」之 相關法條規定。（ 25 分）

二、有關信賴利益之補償，試問：

•  行政機關於撤銷行政處分時，行政程序法如何規範之？（ 15 分）

•  依司法院大法官解釋，除了行政程序法所規定的情形以外，在何種情形下亦可能 發生信賴保護問題？（ 10 分）

• 三、依司法院釋字第 400 號解釋，國家應對既成道路之地主，給付合理補償。因此，既 成道路之地主可否依據行政訴訟法之規定直接提起一般給付之訴，請求需用土地機 關給付相當補償？理由為何？（ 25 分）

• 四、甲公司認乙公司常藉網路等媒體，散布不實報導，誣指甲公司侵害他人專利權情事， 足以損害其營業信譽，嚴重妨礙公平競爭及交易秩序，違反公平交易法諸多規定， 向公平交易委員會檢舉。案經公平交易委員會調查結果，難認乙公司有違公平交易 法情事，乃函覆甲公司檢舉不成立。試問甲公司若不服該函覆，有何途徑尋求行政 救濟？理由為何？（ 25 分）

70120

101 年專門職業及技術人員高等考試律師、會計師、不動產估價師、 專利師、民間之公證人考試暨第二次社會工作師考試試題

類 科： 專利師

科 目： 專利審查基準與專利申請實務

考試時間：

2 小時

代號 ： 全一張 （正面） 70130 |

71230

座號：

• ※注意： 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

  禁止使用電子計算器。

• 一、試問，下列請求項之記載是否明確？並請說明其理由。

•  「一種組成物X，其由 40 至 60 重量百分比的 A 、 30 至 50 重量百分比的 B 及 20 至 30 重量百分比的 C 所組成。」（ 6 分）

•  「一種組成物 Y ，其由 10 至 30 重量百分比的 A 、 20 至 60 重量百分比的 B 及 5 至 40 重量百分比的 C 所組成。」（ 6 分）

•  「一種拖鞋，係由鞋底、鞋面及釘扣等構件所組成，其中………（敘明各構件之 連結關係）。」（ 7 分）

•  「一種拖鞋，包含鞋底、鞋面及釘扣等構件，其中………（敘明各構件之連結關 係）。」（ 6 分）

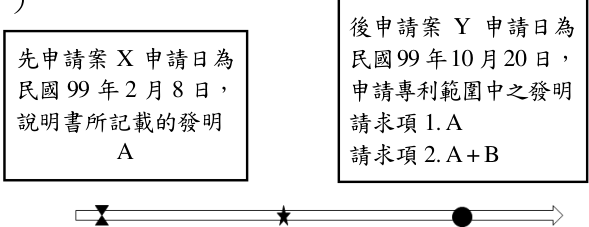

• 二、  先申請案 X 申請日為民國 99 年 2 月 8 日，說明書所記載的發明為 A 。既有技術 A 及 A+B ，公開日為民國 99 年 6 月 10 日。後申請案 Y 申請日為民國 99 年 10 月 20 日，請求項 1 之發明為 A ，請求項 2 之發明為 A+B 。其中，後申請案 Y 係據 先申請案 X 之發明主張國內優先權。試問，後申請案 Y 可否准予專利？並請說明 其理由。（ 10 分）

先申請案 X 申請日為 民國 99 年 2 月 8 日， 說明書所記載的發明 A

後申請案 Y 申請日為 民國 99 年 10 月 20 日， 申請專利範圍中之發明 請求項 1. A 請求項 2. A + B

既有技術所記載的技術為 A 及 A+B ，公開日為民國 99 年 6 月 10 日

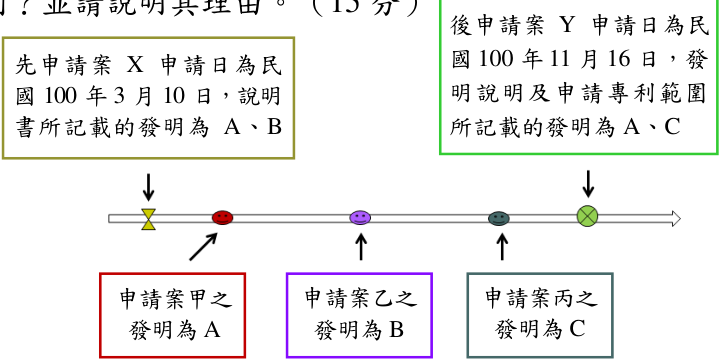

•  先申請案 X 申請日為民國 100 年 3 月 10 日，說明書所記載的發明為 A 、 B 。後申 請案 Y 申請日為民國 100 年 11 月 16 日，發明說明及申請專利範圍所記載的發明 為 A 、 C 。試問，當後申請案 Y 據先申請案 X 之發明主張國內優先權時，申請日 分別介於先申請案 X 及後申請案 Y 之間的申請案甲、乙、丙（如圖示內容），

可否准予專利？並請說明其理由。（ 15 分）

先申請案 X 申請日為民 國 100 年 3 月 10 日，說明 書所記載的發明為 A 、 B

後申請案 Y 申請日為民 國 100 年 11 月 16 日，發 明說明及申請專利範圍 所記載的發明為 A 、 C

申請案甲之

發明為

A

申請案乙之

發明為

B

申請案丙之

發明為

C

101 年專門職業及技術人員高等考試律師、會計師、不動產估價師、 專利師、民間之公證人考試暨第二次社會工作師考試試題

類 科： 專利師

科 目： 專利審查基準與專利申請實務

• 三、甲教授研發一語音辨識器，並於 2011 年 9 月 20 日在一學術研討會中公開發表。由於 該技術確具新穎性及進步性，因而甲教授亦將該研發成果撰寫成一份專利說明書， 準備申請發明專利。

•  甲教授所送專利案申請日為 2012 年 2 月 20 日。試問，甲教授可否獲得專利？並請 說明其理由。（ 5 分）

•  甲教授所送專利案申請日為 2012 年 9 月 19 日。試問，甲教授可否獲得專利？並請 說明其理由。（ 5 分）

•  甲教授所送專利案申請日為 2012 年 3 月 2 日；惟某周刊已於 2011 年 9 月 22 日 將學術研討會之內容完整介紹。試問，甲教授可否獲得專利？並請說明其理由。 （ 5 分）

•  甲教授所送專利案申請日為 2012 年 1 月 4 日。惟甲教授已於 2011 年 12 月 22 日 將該語音辨識器，於一大賣場中展售並作完整之技術內容介紹。試問，甲教授可 否獲得專利？並請說明其理由。（ 5 分）

•  甲教授所送專利案申請日為 2012 年 3 月 12 日。惟乙廠商亦就該相同技術申請發 明專利，並於 2012 年 3 月 8 日取得申請日。試問，甲教授或乙廠商何者將取得 專利？並請說明其理由。（ 5 分）

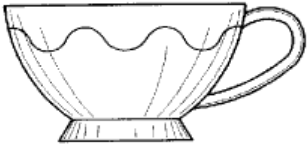

• 四、甲、乙、丙發明專利案及先前技術之結構特徵，均為如下圖所示之咖啡杯；咖啡杯 結構上主要為一杯體及一結合於該杯體上之握把。

•  甲發明專利案申請專利範圍主張，該咖啡杯整體之材質為金屬；先前技術揭露咖 啡杯整體之材質係由鋁材質所構成。試問甲發明專利案是否具新穎性？並請說明 其理由。（ 8 分）

•  乙發明專利案申請專利範圍主張，該咖啡杯整體之材質為鐵；先前技術揭露咖啡 杯整體之材質係由金屬所構成。試問乙發明專利案是否具新穎性？並請說明其理 由。（ 8 分）

•  丙發明專利案申請專利範圍主張，該咖啡杯杯體之材質係由鋁所構成，而杯體上 握把之材質為橡膠；先前技術揭露咖啡杯杯體之材質亦由鋁材質所構成，至於杯 體上握把僅揭露其材質為彈性體，但未記載「橡膠」之實施例。試問丙發明專利 案是否具新穎性？並請說明其理由。（ 9 分）

代號 ： 全一張 （背面） 70130 | 71230

101 年專門職業及技術人員高等考試律師、會計師、不動產估價師、 專利師、民間之公證人考試暨第二次社會工作師考試試題

類 科：

專利師

科 目：

微積分、普通物理與普通化學

考試時間：

2 小時

代號：

全一頁

70140

|

71240

座號：

※注意：  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。  可以使用電子計算器，但須詳列解答過程。

• 三、 為抛物線 和直線 1 D 2 2 x y = a x = 、 2 = x 及 0 = y 所圍成的平面區域； 為抛物線 和直線 、 2 D 2 2 x y = 0 = y a x = 所圍成的平面區域，其中 2 0 < < a 。試求：

•  繞 x 軸旋轉一周所圍成的旋轉體的體積 ， 繞 軸旋轉一周所圍成的旋轉體 的體積 。計算 及 。（ 8 分） 1 D 1 v 2 D y 2 v 1 v 2 v

•  問當 a 為何值時 得最大值？求出此最大值？（ 8 分） 2 1 v v +

• 四、  某人宣稱發明以下引擎，運作於 27 ℃與 127 ℃之間，請分別評論之。（ 8 分）

•  高溫吸熱 500 J ，低溫放熱 300 J ，做功 300 J

• 。

•  高溫吸熱 500 J ，低溫放熱 200 J ，做功 300 J 。

•  高溫吸熱 500 J ，低溫放熱 300 J ，做功 200 J

• 。

•  高溫吸熱 500 J ，低溫放熱 400 J ，做功 100 J 。

•  接上題，若為卡諾（ Carnot ）引擎，高溫吸熱 500 J ，請問做功為何？（ 7 分）

• 五、  請解釋何謂光學鑑別率（ Resolving power ）。（ 5 分）

•  地球與月球的距離約為四十萬公里，以地面上直徑 2 m 的光學望遠鏡，請問所能 分辨月球表面的最短距離為何？假設光學波長為 550 nm 。（ 10 分）

• 六、樣品溶液中可能含有下列離子： NH4 + , Hg2 2+ , Ba 2+ 或 Mn 2+ 。當加入 NaCl 或 Na2SO4 水 溶液時，並無沉澱產生。然而將此樣品溶液用 NaOH 溶液處理成鹼性，則有沉澱產 生。  試問此樣品溶液含有甚麼離子？（ 3 分）  寫出此沉澱反應之平衡反應式。（ 3 分）

• 七、在 1 atm 壓力下，已知 Br2( l ) → Br2( g ) 之 H Δ o = 31.0 kJ mol -1 ， S Δ o = 93.0 JK -1 mol -1 。試 問液態溴（ Br2( l ) ）之沸點是多少？（ 4 分）

八、說明電化電池（ galvanic cell ）與電解電池（ electrolytic cell ）之差別。（ 4 分）

九、依混成軌域觀念寫出此分子中 CH3 － CH2 － CH ＝ CH2 各原子間之鍵結型態。（ 12 分）

• 十、判斷此反應 O3(g) ＋ O(g) → 2O2(g) H Δ o = -391.9 kJ S Δ o = 10.29 J/K 在 25 ℃時，是否為 自發反應，説明原因。（ 4 分）

代號：

70750 | 71250

頁次：

4 － 1

101 年專門職業及技術人員高等考試律師、會計師、不動產估價師、 專利師、民間之公證人考試暨第二次社會工作師考試試題

類 科：專利師

科 目：專業日文

考試時間：

2 小時

※注意：禁止使用電子計算器。

甲、申論題部分：（ 50 分）

•  不必抄題，作答時請將試題題號及答案依照順序寫在申論試卷上，於本試題上作答者，不予計分。

•  請以藍、黑色鋼筆或原子筆在申論試卷上作答。

•  本科目請以日文作答。

• 一、 特許権の質権者は、特許権の行使、即ち、他人による製造、販売又は使用を排除 することができるか。日本語で説明しなさい。 （ 25 分）

二、 請將下述文字翻譯為日文：

專利法第 7 條規定：「（第 1 項）受雇人於職務上所完成之發明、新型或新式 樣，其專利申請權及專利權屬於雇用人，雇用人應支付受雇人適當之報酬。但 契約另有約定者，從其約定。（第 3 項）一方出資聘請他人從事研究開發者， 其專利申請權及專利權之歸屬依雙方契約約定；契約未約定者，屬於發明人或 創作人。但出資人得實施其發明、新型或新式樣。」故若係僱傭關係存續中基 於職務上之發明，除契約另有約定外，其專利申請權及專利權本應歸屬雇用人； 若係於出資聘僱關係中所研發者，則該專利申請權及專利權之歸屬，原則上以 契約之約定為準，若契約無約定，始歸發明人或創作人所有。換言之，不論是 僱傭關係中基於職務上之發明，抑或出資聘僱關係，雙方皆得以契約約定權利 之歸屬。（ 25 分）

乙、測驗題部分：（ 50

分） 代號：

5707

•  本測驗試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。

•  共 25 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

• 1 わが国の特許法（専利法）によると、特許の出願に必要な明細書と図面が日本語で提出された場合、 以下の  述のうち、正しいのはどれか。

•  中国語版が提出されなくても、主務機関はそれを受理する

•  主務機関の指定した期間内に中国語版の補正を行った場合、補正日を出願日とする

•  主務機関の指定した期間内に中国語版の補正を行わなかった場合、出願を受理しない

•  指定期間内の未補正による不受理の処分が出される前に、中国語版の補正が提出された場合、指定 期間の最終日を出願日とする

• 2 特許権について次のうち、誤っているのはどれか。

•  特許権者がその特許権の譲渡を登記しない限り、その譲渡は無  になる

•  特許権を共有する場合に、全体共有者が同意しない限り、他人に特許権の実施を与えることができ ない

•  特許権者がその権利を放棄したときに、書面をもって意思表示を表すと同時に消滅する  特許権の存続期間は出願日から計算する

座號：

|

• 3 甲社は新規化学物質 X についての特許を受けた。その後、乙社は、新規化学物質 X を有  成分とする 除草剤を開発し特許の出願をし特許を受けた。次の設問についてどれが正しくないか。

•  甲社の新規化学物質Xは先願特許発明といわれる

•  乙社の除草剤は新規化学物質Xを利用した後願特許発明といわれる

•  甲社はその許諾を得ずに除草剤を製造、販売した乙社に対し特許権の侵害を主張できる

 乙社は法定通常実施権を主張できる

• 4 発見や原理は特許されないが、この発見や原理を応用したアイディアは特許される。このような新原 理や発見に基づく最初の特許は、他に与える影響が大きく、権利の面でも強い力を持つことが多い。

• この種の特許は、いろいろと呼ばれている。しかし、どれが含まれないでしょうか。

 基本特許

 パイオニア特許

 マスターパテント

 原理特許

• 5 特許、実用新案及び意匠の明細書及び図面に関し、次のうち、正しいものはどれか。

•  特許又は実用新案の明細書には、特許請求の範囲を記載しなくてもよい

•  意匠の図面説明書には、意匠に係る物品の名称、創作説明、図面説明及び図面を記載しなければな らない

•  意匠登録出願するときは、平面図又は当該意匠を最も代表できる図面を代表図に指定しなければな らない

•  特許又は実用新案の明細書に記載する発明又は考案の名称、要約、発明又は考案の説明特許請求の 範囲及び実施例における用語は一致しなくてもよい

• 6 特許の実施権は、実施の機能によって専用実施権と通常実施権とに分けられる。その実施権に関して、 誤っているものは、どれか。

 専用実施権は、契約で定めた一定の範囲内で特許発明を排他、独占的に実施することができる

•  通常実施権者の場合には、特許権の侵害で生じた損害賠償と差止請求を両方とも否定するのが裁判 実務である

•  特許権者といえども通常実施権を設定した範囲内では、特許発明を実施することができない

•  わが  の特許法（専利法）では、実施権の設定は、それが知的財産局に登録されていない限り、第 三者に対抗することができないとする

• 7 特許権の侵害について、以下に正しいものはどれか。

•  特許権者が自己の特許権を侵害する者に対し損害賠償を請求する場合に、その者がその侵害の行為 により利益を受けているときは、その利益の額は特許権者が受けた損害の額とすることができる

•  特許権を侵害した者に重大な過失があったときは、裁判所は損害賠償の額を定めるについてこれを 参酌することができる

•  特許権者は特許権を侵害した者の行為により業務上の信用が損なわれた場合には、その者に対し損 害賠償を請求することができない

•  特許権者は自己の特許権を侵害する者に対しその侵害の停止を請求することができるが、当該請求 権の消滅時  はその侵害行為時からの五年である

• 8 わが  の特許法（専利法）の関連意匠制度（聯合新式樣）について、次の  述のうち誤っているのは どれか。

•  関連意匠とは、同一の者が行った創作であって、原意匠から生じたまたは原意匠に類似する意匠を いう

•  関連意匠の意匠権は原意匠の意匠権に付随する

•  関連意匠の意匠権は独立して主張することができる

•  関連意匠の意匠権は、原意匠の意匠権の取消しまたは消滅と同時に、取り消されまたは消滅する

70750

|

71250

頁次：

4 － 3

• 9 わが  の特許法（専利法）によると、以下の書類のうち、出願日を取得するための必要書類ではない のは、どれか。

 願書

•  必要な図面

 明細書（説明書）

 出願人が発明者ではない場合の出願権証明書

• 10 特許を受けるためにはその発明が新しいことが要件とされている。この要件の日本語の専門用語は次 のどれか。

•  新規性



新鋭性

•  創造性

• 11 特許権の付与方式については、先願主義とは、どれでしょうか。

•  最初に発明した者に特許を付与する方式

•  発明をした者は、何らかの形式的行為を必要とせず、当然に特許権を取得する方式

•  特許権は最初に出願した者に付与される方式

•  特許権は、願望を持つ者に自動的に付与する方式

• 以下の説明のうち、正確なものはどれですか。  特許出願権は譲渡、相続の目的物とすることができる  特許出願権は質権設定の目的物とすることができる  特許出願権は共有の目的物とすることができない

•  発明者の氏名表示権は譲渡の目的物とすることができる

• 13 従業者のなした発明のうち、従業者の現在または過去の職務に属し、使用者の業務範囲に属するもの とは、どのように呼ばれているでしょうか。

•  職業発明

•  職業著作

•  職務著作

•  職務発明

• 14 出願の公開について次のうち、誤っているのは、どれか。

•  形式審 查 を通過した出願は他の事情がない限り、出願日から18ヶ月までに公表されるべきである  形式審 查 を通過した出願はその内容が  家の安全に係わる場合、公表されない

•  特許の出願日から15ヶ月までに取り下ければ、その出願が公表されるべきである

•  特許の出願日から三年内に誰でも実体審 查 を請求できる

• 15 保護の対象が「物品の形状、模様若しくは色彩又はこれらの結合であって視覚に訴えるもの」とされ ているのは、次のどの制度なのか。

•  特許制度

•  実用新案制度

•  意匠制度

•  発明制度

• 16 真正品の並行輸入を許可するとは、次のうち、どれか。

•  際消尽

•  地域消尽

•  内消尽

•  裁判官が案件により認定した消尽の範囲

• 17 特許権が侵害を受けた場合、と侵害される恐れがあるとき、特許権者が主張できないものはどれか。  損害賠償  侵害排除

•  起こり得る侵害の防止

•  侵害物を特許権者に交付すること

• 18 特許権の  力について、以下に誤っているものはどれか。

•  特許権の  力は試験のためにする特許発明の実施には及ばない

•  特許権の  力は特許出願後から海外にある物には及ぶ

•  二以上の医薬を混合することにより製造されるべき医薬の発明に係る特許権の  力は医師の処方せ んにより調剤する医薬には及ばない

•  特許権の  力は単に  境を通過するに過ぎない航空機には及ばない

•  新奇性

• 12

• 19 下記の事項のうち、「発明」に該当するものはどれか。

 天然物質から精製された物

 ゲームのルール

 数学定理の発見

 コンピュータ ． プログラム

• 20 特許法（専利法）の保護の対象は、人間の知的、精神的活動による発明物である。特許法第一条によ れば、その目的についていくつかあるのですが、どれが含まれていないか。

 産業の発達に寄与すること

 競業秩序の維持

 人間の発明意欲を保護すること

 人間の発明意欲を刺激すること

• 21 わが  の法律では特許権はいつから発生するか。

•  発明が完成したとき

•  発明が知的財産局に出願されたとき

•  出願にかかる発明の内容が公開されたとき

•  特許すべき 查 定が行われ、出願が公告されたとき

• 22 わが  の特許法（専利法）によると、意匠と特許、実用新案の出願手続きの違いにつき、以下の記述 のうち、誤っているものは、どれか。

•  意匠は  内優先権の制度はない

•  意匠は外観のデザインに属し、研究、実験の問題はないので、研究及び実験は新規性喪失の例外を 主張する事由ではない

•  特許と実用新案は再審 查 の制度を適用するが、意匠はそれを適用しない

•  公表後の特許又は意匠につき、特許法（専利法）の規定に違反した事由があり、権利を付与すべき ではないことを発見すれば、知的財産局は職権をもって審 查 しなければならないが、実用新案には 職権審 查 の規定はない

• 23 実用新案技術報告書に関し、次のうち、正しいものは、どれか。

•  実用新案技術報告書の作成を請求した後、請求人は報告書が作成される前に、作成の請求を取り下 げることができる

•  実用新案権者または利害関係のある者しか実用新案技術報告書の作成を請求できない

•  実用新案の権利が消滅した後、なお実用新案技術報告書の作成を請求することができる

•  請求人は実用新案技術報告書の評価結果に不服する場合、行政不服を申立てることができる

• 特許法（専利法）第七十六条における特許の強制実施権に関して次のうち、誤っているのはどれか。

• 24  特許の強制実施権は特許に係わる営業と同時に譲渡しなければならない

•  特許の強制実施権を取得した人が特許実施の目的に違反した場合、特許の主管機関はその強制実施 権を廃止することができる

•  特許の強制実施権者は特許権利者に適当な補償金を与えるべきである

•  同一の特許権につき特許の強制実施権の授与は一回に限られる

• 25 以下の特許出願に関する請求につき、料金を支払わなくてもよいのは、どれか。

 実体審 查 の請求

 再審 查 の請求

 優先審 查 の請求

 早期公開の請求

|

101 年專門職業及技術人員高等考試律師、會計師、不動產估價師、 專利師、民間之公證人考試暨第二次社會工作師考試試題

類 科：

專利師

科 目：

電子學

考試時間：

2 小時

※注意： 

代號： 全一張 （正面） 70360 70960

座號：

不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。  可以使用電子計算器，但須詳列解答過程。

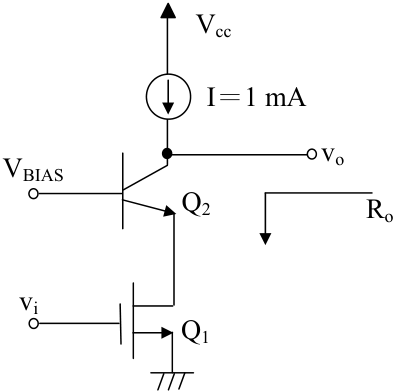

• 一、 如下圖所示，為一疊接（ cascode ）放大器。電路中 VT ＝ 25 mV ，電晶體 Q2 之特性： β ＝ 100 ， VBEactive ＝ 0.7 V ， VA ＝ 75 V ； Q1 之特性： Vtn ＝ 1 V ， kn'(W/L) ＝ 2 mA/V 2 ， VA ＝ 25 V 。

•  求輸入電壓端的直流（ DC ）偏壓值以及 VBIAS 的下限值。（ 10 分）

•  假設電流源 I 為理想電流源，求 Ro 以及小信號增益 vo/vi 。（ 10 分）

vi

VBIAS

Ro

Q2

Q1

Vcc

I

＝

1 mA

vo

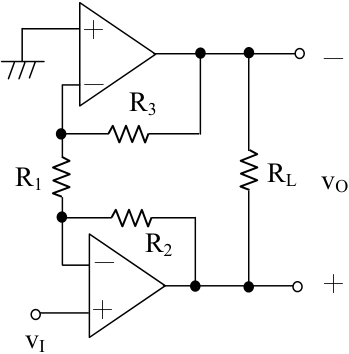

二、如下圖所示，為一個由理想運算（ OP ）放大器所構成的橋式放大器電路。

•  求 vO/vI 。（ 10 分）

•  若兩個理想運算（ OP ）放大器的輸出極限均為 ± VMAX ，跨在負載 RL 上的輸出電壓 vO 的上下限各為多少？若要使此上下限達到最大，應如何安排此放大器的三個電 阻值？（ 10 分）

＋

－

vI

R1

R3

RL

＋

R2

－

－

vO

＋

101 年專門職業及技術人員高等考試律師、會計師、不動產估價師、 專利師、民間之公證人考試暨第二次社會工作師考試試題 代號： 全一張 （背面） 70360 70960

類 科：

專利師

科 目：

電子學

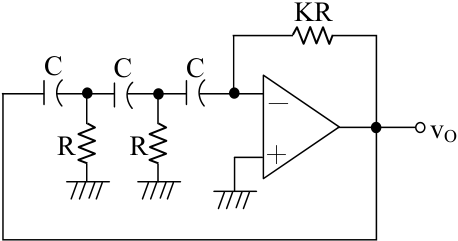

• 三、如下圖所示，為一個由理想運算（ OP ）放大器所構成的相位移（ phase shift ）振盪 器。求振盪頻率以及達到振盪所需的 K 值（ 20 分）。

＋

－

KR

R

R

C

C

C

vO

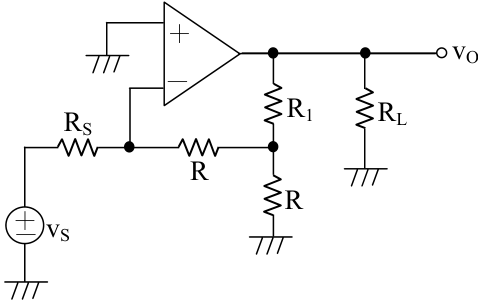

四、如下圖所示，為一由理想運算（ OP ）放大器所構成的回授放大器：

•  若 RS ＝ R ＝ 1 k Ω ， R1 ＝ 100 k Ω ， RL ＝ 3 k Ω ，求增益 vO/vS 。（ 10 分）

•  畫出此電路的回授網路，並以放大器輸入端與輸出端的連接方式來說明此電路的 回授型態（ feedback topology ）。（ 10 分）

－

＋

＋

－

vS

RL

R1

R

R

RS

vO

五、簡答題：

•  在一個由單一雙極性電晶體（ BJT ）所構成的共射極放大器中，電晶體中那一個 電容會對高頻截止頻率有決定性的影響，簡要地說明理由。（ 10 分）

•  畫出單一電晶體動態 DRAM 單元（ dynamic RAM cell ）的電路圖，包括字組線 （ word line ）以及位元線（ bit line ），並簡要地說明為何這種 RAM 需要做復新 （ refresh ）？（ 10 分）
