代號：

20110

頁次：

2

－

1

111 年專門職業及技術人員高等考試建築師、 31 類科技師（含第二次食品技師）、大地工程 技師考試分階段考試（第二階段考試） 暨普通考試不動產經紀人、記帳士考試試題

等

別：高等考試

類

科：大地工程技師（二）

科

目：土壤力學及土壤動力（含地震工程）

考試時間：

3 小時

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

一、請回答下列土壤不排水剪力強度問題： （ 30 分）

•  現地凝聚性土壤不排水剪力強度常以 Ladd and Foott （ 1974 ）所提之 SHANSEP 程序進行推估，請說明其假設（ premise ） 、目的（ purpose ） 及流程（ procedure ） 。

•  一凝聚性土壤元素，其現地垂直有效應力為 200 kPa ，預壓密應力為 200 kPa ，由三軸壓密不排水試驗求得之不排水剪力強度（ Su ）為 60 kPa ，若此土壤因開挖而降低垂直有效應力至 100 kPa ，並完成超額 孔隙水壓力消散，請依 SHANSEP 流程推估此狀態下之不排水剪力強度。

•  承本題  ，若開挖後快速施加地表載重 150 kPa ，請推估此地表載重造 成之平均壓密度為 0% 時之不排水剪力強度並說明推論依據。

二、請回答下列有關土壤液化問題： （ 20 分）

•  現地水平土層液化潛勢常以 Seed et al. （ 1983 ）所建議之簡易液化評估 法（ the simplified procedure ）進行評估，請以 SPT-N 值及 NCEER 法， 搭配主要公式與圖表，說明其流程及主要成果。

•  採用簡易液化評估法之架構，除使用 SPT-N 值外，請舉例另一種評估 現地液化阻抗之現地試驗指標或力學性質，並說明其需考慮之修正 因子。

三、請回答下列地震危害度與地盤反應分析問題： （ 25 分）

•  說明場址地震危害度分析由那三部分組成。

•  進行場址地盤反應分析，可提供那些資訊及如何應用於耐震分析與設計。

•  說明 SHAKE 程式採用之等值線性（ Equivalent linear analysis ）地盤反 應分析，所需土壤動態參數如何求得。

座號：

四、請回答下列有關土壤夯實問題： （ 25 分）

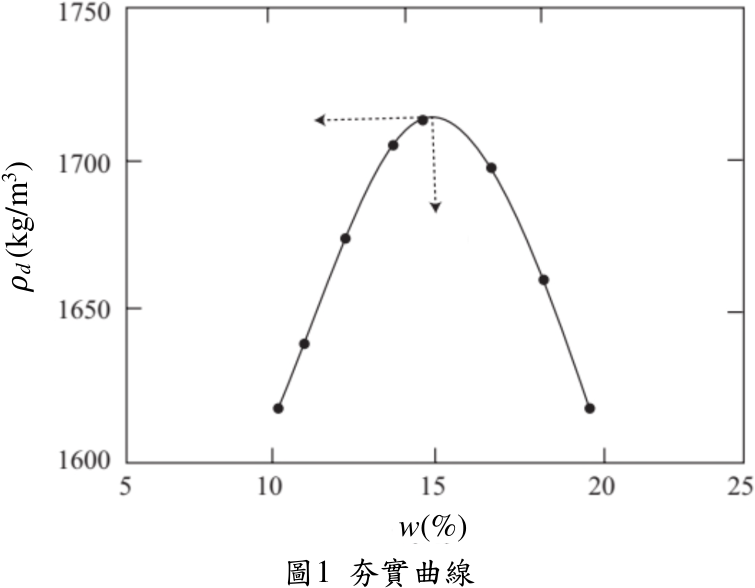

•  某一土壤其顆粒比重（ Gs ）為 2.7 ，標準 Proctor 試驗結果如圖 1 所示， 繪製三相圖並推導零空氣孔隙曲線（ zero-air-void curve ） ，計算此夯實 結果最佳線（ line of optimum ）對應之飽和度並求出帶入相關數值後之 最佳線方程式。

•  若現地夯實之要求為相對夯實度須達到 95% 以上，請計算其符合要求 之最低乾密度及允許之含水量範圍。

圖

1

夯實曲線

w

(%)

d

(kg/m 3 )

代號：

20120

頁次：

2 － 1

111 年專門職業及技術人員高等考試建築師、 31 類科技師（含第二次食品技師）、大地工程 技師考試分階段考試（第二階段考試） 暨普通考試不動產經紀人、記帳士考試試題

等

別：高等考試

類

科：大地工程技師（二）

科

目：基礎工程與設計

考試時間：

4 小時

※注意：

 可以使用電子計算器。

• 

• 

不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。 本科目除專門名詞或數理公式外，應使用本國文字作答。

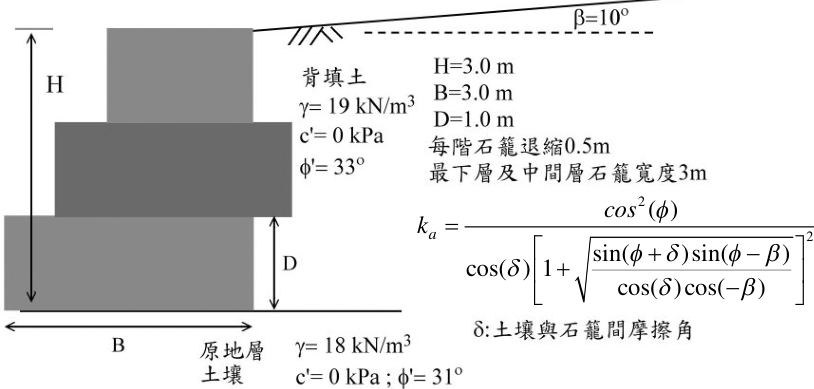

一、 3 米高石籠擋土牆設置於山區道路旁，作為道路上邊坡側擋土設施，石 籠擋土牆幾何形狀與尺寸如下圖，石籠以粒徑 25 ～ 35 cm 之卵石充填， 牆背側地表傾斜 10º ，為現地回填之碎石混合土壤。石籠擋土牆先行施工 完成再回填背側土方材料。請回答以下問題：  說明及計算沿牆背側深 度土壓力分布； （ 10 分）  就石籠擋土牆與土壓力有關之破壞模式進行 說明，並分析各破壞模式之安全係數。 （ 15 分） （圖未依比例尺繪製）

2

2

(

)

sin(

)sin(

)

cos(

) 1

cos(

)cos(

)

a

cos

k







































• 二、基樁工程設計時可採用鑽掘式基樁及打擊式基樁，請說明：  選擇鑽掘 式基樁的考慮原因為何？（列出至少 4 點） （ 10 分）  選擇打擊式基樁 的考慮原因為何？（請列出至少 4 點） （ 10 分）

座號：

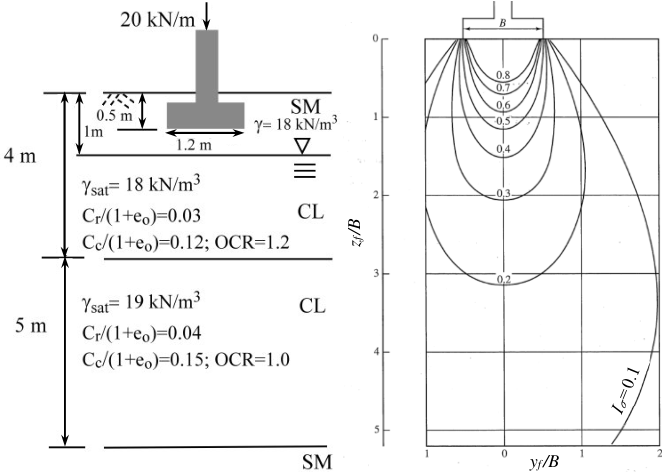

三、一寬 1.2 m 之 RC 連續基礎承受 20 kN/m 之載重，基礎及地層參數剖面 如下圖，地下水位於地表下 1 m 。依壓密理論計算黏土層對此 RC 連續 基礎發生之長期沉陷量，請考慮混凝土結構剛性效應對計算基礎沉陷量 之影響，此基礎容許沉陷量為 4 cm ，評估此基礎斷面尺寸是否符合設計 要求。 （ 20 分） （圖未依比例尺繪製）

yf /B

zf /B

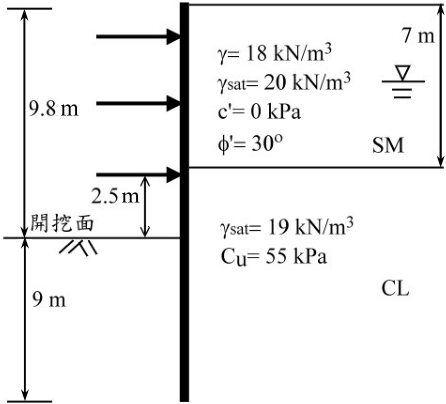

四、一新建大樓進行地下室開挖工程， 2 層地下室開挖深度 H 為 9.8 m ，以 連續壁為開挖擋土壁，連續壁貫入最終開挖底面下 9 m 。地層剖面如下 圖，地下水位於 G.L.-3.5 m ，開挖區地下水位於開挖面下 1 m 。  請分析 此擋土壁配置之開挖穩定性，說明須執行穩定檢核之項目及計算安全係 數。 （ 25 分）  評論考慮擋土壁與土壤間之界面摩擦與附著力對計算連 續壁貫入深度之影響。 （ 10 分） （圖未依比例尺繪製）

代號：

20130

頁次：

1 － 1

111 年專門職業及技術人員高等考試建築師、 31 類科技師（含第二次食品技師）、大地工程 技師考試分階段考試（第二階段考試） 暨普通考試不動產經紀人、記帳士考試試題

等

別：高等考試

類

科：大地工程技師（二）

科

目：工程地質及工址調查

考試時間：

3 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、論述臺灣西北部與西南部常見的邊坡穩定問題特性。試以工程地質之材 料與構造因素觀點，論述其對邊坡穩定的影響。 （ 25 分）

• 二、請說明計量化土層與岩層工程特性的現地調查方法，並至少各列舉一種 方法詳細說明調查作業程序。 （ 25 分）

三、請說明：

•  邊坡崩塌災害調查重點為何？（ 5 分）

•  相對於自然邊坡崩塌，設有保護工且按養護作業相關手冊定期巡查、 養護的人工邊坡發生崩塌，調查作業有何差異？（ 10 分）

•  某人工邊坡崩塌擬鑑定災害機制與影響因素，請規劃調查項目與可採 用的調查方法。 （ 10 分）

• 四、合理的工程地質模型應包含那些資訊？某一山區道路建設計畫路廊範 圍包括斷層、褶皺、多個沉積岩地層以及崩積層，路線佈置需配合土方 平衡需求，採部分路段挖坡、部分路段回填方式規劃，請說明該計畫細 部設計階段工程地質圖適用的比例尺以及調查與測繪重點，工程地質模 型如何協助設計與施工作業。 （ 25 分）

座號：

代號：

20140

頁次：

2 － 1

111 年專門職業及技術人員高等考試建築師、 31 類科技師（含第二次食品技師）、大地工程 技師考試分階段考試（第二階段考試） 暨普通考試不動產經紀人、記帳士考試試題

等

別：高等考試

類

科：大地工程技師（二）

科

目：岩石力學與隧道工程及山坡地工程（含水土保持工程）

考試時間：

4 小時

座號：

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

•  本科目除專門名詞或數理公式外，應使用本國文字作答。

• 一、山崩與地滑地質敏感區的定義為何？欲利用高精度地形圖判釋地表變 形範圍，判釋的重點為何？經判釋具地表變形特徵範圍，劃設為敏感區 的條件為何？若某一公路邊坡鄰近有地表變形特徵，坡地工程與水土保 持應注意那些事項。 （ 10 分）

• 二、公路邊坡大地工程設施包括那些類別？維護管理作業包括那些項目與 作業方法？若某交通量大重要道路臨近山崩與地滑地質敏感區，其維護 管理重點為何？（ 15 分）

• 三、某交通量大重要道路上邊坡崩塌阻斷交通，崩塌量體達數千立方公尺等 級，請說明災害應變及後續搶修復建對策。 （ 10 分）

• 四、請比較一般砂泥地層、卵礫石層以及岩層中的隧道工程特性異同，並說 明常見的施工法。 （ 10 分）

• 五、某都會區捷運工程採用潛盾機開挖上行、下行隧道，隧道中心深度在 18 ～ 28 m 之間，北側出發井至南側到達井距離約 2.0 km ，兩個工作井鑽 孔探查結果顯示，基地下方地層包括厚度不一的回填土、砂土、卵礫石 以及風化岩層，土岩界面在北側、南側工作井分別在 12 、 22 m 深度。請 就潛盾隧道施工以及上行、下行隧道之間的聯絡道開挖，規劃地質調查 作業項目，包含鑽探孔數、深度、孔位佈置、鑽探及取樣方法、現地及 室內試驗。 （ 15 分）

• 六、請列舉 3 種以上岩體分類法，比較其異同。並以大南澳片岩、古亭坑層 以及都巒山層角礫岩等 3 種地層為例，論述其應用性。 （ 20 分）

• 七、某區域岩層含 3 組不連續面，持續度佳，位態分別為 N15°E/45°S 、 N45°W/65°S 、 N85°E/60°N ，視摩擦角估計皆在 30° ～ 40° 間，視凝聚力很 低。若一公路規劃通過此區域，兩側邊坡採直橫比 1 ： 0.3 開挖，且公路 自東西向順時針逐漸轉為南北向：

•  徒手描繪不連續面在立體投影圖（ stereographic projection ）之大圓。 （ 5 分）

•  繪出公路東西向、東南向、南北向順向（起始向東行，沿順時針方向） 左側邊坡立體投影圖之大圓。 （ 5 分）

•  分析公路在不同路段可能發生的邊坡破壞型式，請以公路的方向表 示，並說明為順向之左或右側。 （ 10 分）
