104 年公務人員高等考試三級考試試題

代號： 20110 | 30010 全一張 （正面）

類 科：

各類科（除公職土木工程技師、公職醫事檢驗師、公職藥師、公職 護理師、公職諮商心理師、公職營養師、公職食品技師外）

科 目：

國文（作文、公文與測驗）

考試時間：

2 小時

座號：

※注意：

禁止使用電子計算器。

甲、作文與公文部分：

•  請以藍、黑色鋼筆或原子筆在申論試卷上由左至右橫式作答，於本試題上作答者，不予計分。  不得於試卷上書寫姓名或入場證號。

一、 作文：（ 60 分）

言論自由是民主社會的基石，所以法律對言論自由給予明文保障，然而針對社會議題的 批評，若查證不實，推論失當，則可能誤導群眾，毀人名譽，產生不良的後果。請以 「言論自由與自律」為題，作文一篇，深入說明你的看法。

二、 公文：（ 20 分）

齊柏林先生拍攝的紀錄影片「看見臺灣」，讓國人驚見臺灣國土之美，但也暴露土地濫 墾、濫伐及河川污染之嚴重，令人怵目驚心，為免引發更大浩劫，亟待設法導正與杜絕。 試擬行政院環境保護署致各直轄市政府、縣市政府函：請加強宣導正確環保觀念，針對轄 區內之土地及河川，建置完善的監測、預警、通報及應變系統，對於違反環保法令事件，應

依法嚴辦，並於三個月內查處完竣，以提昇國人生活品質。

乙、測驗部分：（ 20 分）

代號： 1201

•  本測驗試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。  共 10 題，每題 2 分，須用 2B 鉛筆在試卡上依題號清楚劃記，於本試題或申論試卷上作答者，不予計分。

•  下列對話所使用的詞語完全正確的選項是：

•  「敝人形單影隻、力有未逮，懇請您撥冗幫忙新屋喬遷。」「我必定會鼎力相助。」

•  「祝賀您開業興隆，財源廣進。」「蒙您光顧，令蓬蓽生輝，寒舍今日人滿為患。」

•  「恭喜令嬡出國比賽不孚眾望，為國爭光。」「您過譽，要感謝您平日指導有方。」

•  「感謝兄臺殫精竭慮地為我出謀劃策。」「你我休戚與共，我只是略盡棉薄之力。」

•  甲：「勝敗兵家事不期，包羞忍恥是男兒；江東子弟多才俊，卷土重來未可知。」乙：「胯 下王孫久見輕，誰知一躍竟成名。古來將相本無種，庸眾何為色不平？」丙：「留侯美好如 婦人，五世相韓韓入秦。傾家為主合壯士，博浪沙中擊秦帝。」丁：「久與君王共苦辛，功 成身退步逡巡。五湖渺渺煙波闊，誰是扁舟第二人？」上引四首詩所歌詠的歷史人物，正確 的選項是：

 甲：項羽、乙：張良、丙：韓信、丁：范增

•  甲：韓信、乙：項羽、丙：張良、丁：陳涉

•  甲：項羽、乙：韓信、丙：張良、丁：范蠡

•  甲：項羽、乙：韓信、丙：陳涉、丁：張良

•  臉書對我而言，其實只是在各處網路裡閒逛之後，不知還能做什麼的消耗。在這裡的某種消 耗，使得時間不斷變得稀薄，過往的那種充滿實感、不可思議向前趕的生活，像窗櫺格子般快 速前進的世界瞬間消失不見。在這裡，最詭異的是，大量的時間與空間都不斷被消融，過往行 人、窗景都變得單調又似虛脫，如蛻下的蛇皮般徒留空洞的花色，虛浮的落在草地之間，彷彿 遺棄和死亡。（節自梁評貴〈臉書〉）上文中「如蛻下的蛇皮般徒留空洞的花色」意指為何？

•  臉書使得稀薄的時間彷彿成為遺棄和死亡

•  臉書使生活乏味的人有了蛇皮一般的花色

•  臉書使得生活的記錄只剩下缺乏意義的空殼

•  臉書使得世界上一切實在景色完全消逝無踪

104 年公務人員高等考試三級考試試題

代號：

20110

|

30010

全一張

（背面）

類 科： 各類科（除公職土木工程技師、公職醫事檢驗師、公職藥師、公職 護理師、公職諮商心理師、公職營養師、公職食品技師外）

科 目：

國文（作文、公文與測驗）

•  傳統不是懷舊的情緒，傳統是生存的必要。我發現，自己原來對「現代化」的預期是片面的。 先進國家的「現代化」是手段，保護傳統是目的。譬如在環境生態上所做的鉅額投資與研發， 其實不過是想重新得回最傳統最單純的「小橋流水人家」罷了。大資本、高科技、研究與發展， 最終的目的不是飄向無限，而是回到根本 -回到自己的語言、文化，自己的歷史、信仰，自己 的泥土。（節錄自龍應台〈在紫藤廬和 Starbucks 之間〉）作者所謂的「現代化」與下列選項何 者最接近？

•  創新手段還原自己的文化傳統

•  以高科技研究為現代化的目標

•  重點在追求生活的進步與發展

•  是找尋現在與未來平衡的方法

•  汪琬〈跋劍閣圖〉：「此圖雖不免院家氣，而用筆最為蒼潤。及觀圖中人，皆按騎徐行，指 顧間頗有閒雅態，若不知閣道之險者，真能品也。予因思士大夫處崎嶇嶮巇之場，率當安閒 如此，然後可濟於難，若輕薄躁妄，未有不失身墜者，夫豈徒度閣道然哉！」根據本文，作 者認為面對險境最好的態度是？

•  先發制人

•  如履薄冰

•  從容不迫

•  冒險犯難

•  勝有五：知可以與戰不可以與戰者勝，識眾寡之用者勝，上下同欲者勝，以虞待不虞者勝， 將能而君不御者勝。此五者，知勝之道也。故曰：知彼知己，百戰不殆；不知彼而知己，一 勝一負；不知彼不知己，每戰必敗。（《孫子兵法．謀攻》）

依據上文，下列何者所述符合掌握勝利的五種情境： ① 主帥必須精準分辨可開戰與不可開 戰的對象。 ② 主帥必須依據實力來決定戰術。 ③ 主帥應使全軍上下同心奮戰以取勝。 ④ 主帥 應對下屬做有效監督，隨時準備對抗對手。

•  ①②③

•  ①②④

•  ②③④

•  ①③④

•  袁宗道〈論文〉下有云：「爇香者，沉則沉煙，檀則檀氣，何也？其性異也。奏樂者，鐘不 藉鼓響，鼓不假鐘音，何也？其器殊也。文章亦然：有一派學問，則釀出一種意見。有一種 意見，則創出一般言語。無意見則虛浮，虛浮則雷同矣。」袁宗道強調寫文章應該：

•  重視形式與內容的一致性

•  著眼於模擬復古，否則將流於虛浮

•  依據個人才學不同而有獨特的風格

•  在焚香奏樂的氛圍中才能醞釀成熟

•  兒說，宋人善辯者也，持「白馬非馬」也，服齊稷下之辯者。乘白馬而過關，則顧白馬之賦。故 籍之虛辭，則能勝一國；考實按形，不能謾於一人。（《韓非子．外儲說左上》）本文主旨是：

•  肯定宋人兒說的雄才善辯

•  說明秀才遇見兵，有理說不清

•  指出白馬非馬，不能馳騁千里

•  諷刺虛辭無法通過現實生活考驗

•  「文學作品的內容，廣及人生社會各方面，因而一個有理想的作家，除了要有真誠的性情和 善良的品德之外，還必須有豐富的學識，才能寫出內容充實、識見深遠的作品。」（梅遜 《梅遜談文學》）下列解釋何者錯誤？

•  單有品德而無豐富學識，作品內容將流於單薄膚淺

•  文章旨在教化世人，因此作者須有真誠性情與善良品德

•  作家個人生命格局與生活體驗，將會決定作品的深廣度

•  文學作品與作家人格具有緊密的聯繫，作家應該具備真誠與善良等品德

•  「律己宜帶秋氣，處世宜帶春氣。」其意近於：

•  眾人皆醉我獨醒

•  躬自厚而薄責於人

•  己所不欲，勿施於人

•  不遣是非，以與世俗處

代號：

3201

頁次：

4 － 1

104 年公務人員高等考試三級考試試題

類 科：各類科（除公職土木工程技師、公職醫事檢驗師、公職藥師、公職護理師、 公職諮商心理師、公職營養師、公職食品技師外）

科 目：法學知識與英文（包括中華民國憲法、法學緒論、英文）

考試時間：

1 小時

座號：

※注意：

•  本試題為單一選擇題，請選出一個正確或最適當的答案，複選作答者，該題不予計分。



本科目共

50

題，每題

2

分，須用

2B

鉛筆在試卡上依題號清楚劃記，於本試題上作答者，不予計分。

•  禁止使用電子計算器。

• 1 有關監察院及考試院的組織，憲法有何規定？  以法規命令定之  以法律定之

• 2 下列何者隸屬於考試院？  公務員懲戒委員會  法官學院

 以行政規則定之  由憲法本身加以規定

 公務人員保障暨培訓委員會

 公務人力發展中心

• 3 立法程序中，除發現議案內容有互相牴觸，或與憲法、其他法律相牴觸者外，祇得為文字之修正，並應將議 案全案交付表決者，此為立法院議案審議何種程序？

•  委員會審查  第一讀會

 第二讀會

 第三讀會

• 4 依總統副總統選舉罷免法之規定，下列何者在選舉公告發布後，非屬為候選人站台限制之列？  行政院院長  中央選舉委員會之委員  外國人民  大陸地區人民

• 5 依公職人員選舉罷免法之規定，中央選舉委員會隸屬於下列何機關？  總統府  行政院  考試院

• 6 有關公民投票審議委員會，下列何者錯誤？  公民投票審議委員會設於總統府之下，置委員二十一人

•  委員任期三年

•  委員由主管機關提請總統任命之

•  委員具有同一黨籍者，不得超過委員總額二分之一

• 7 有關憲法第 23

• 條所規定人民自由權利之法律限制，司法院解釋係採何種見解？  全面保留  干預保留  憲法保留  層級性法律保留

• 8 法律若規定，佛、道寺廟之不動產及法物，非經所屬教會之決議並呈請該管官署許可，不得處分或變更， 依司法院解釋，下列敘述何者正確？





該規定有害及寺廟信仰之傳布存續，對宗教活動自由之限制尚未逾越必要之程度

該規定與憲法第

7

條之宗教平等原則仍屬相符

•  寺廟之財產不受憲法有關財產權規定之保障

•  該規定未顧及寺廟之組織自主性，對其組織自主權及財產處分權加以限制，妨礙宗教活動自由，已逾越必要之程度 9 依司法院解釋，有關人民工作權、財產權保障，下列敘述何者錯誤？

•  基於憲法上工作權之保障，人民得自由選擇從事一定之營業為其職業，而有開業、停業與否及從事營業之 時間、地點、對象及方式之自由

•  對於航空人員之技能、體格或性行，應為定期檢查，且得為臨時檢查，經檢查不合標準時，應限制、暫停 或終止其執業，無牴觸憲法保障人民工作權之規定

•  公務員服務法規定，公務員於其離職後三年內，不得擔任與其離職前五年內之職務直接相關之營利事業董 事、監察人、經理、執行業務之股東或顧問，違背憲法保障人民工作權之意旨

•  道路交通管理處罰條例規定，曾犯故意殺人、搶劫、搶奪、強盜、恐嚇取財、擄人勒贖或妨害性自主之罪， 經判決罪刑確定者，不准辦理營業小客車駕駛人執業登記，無牴觸憲法保障人民工作權之規定

下列何種考試，不屬憲法第



公務人員高等考試

18



條應考試權之範圍？

外交領事人員考試



專技人員律師考試

• 11 有關直轄市長辭職、去職或死亡時，所遺任期補選之敘述，下列何者正確？  所遺任期不足二年者，不再補選，由代理人代理至該屆任期屆滿為止  所遺任期不足三年者，不再補選，由代理人代理至該屆任期屆滿為止  不管所遺任期多久均須再補選

•  不管所遺任期多久均不再補選

• 12 有關省政府之敘述，下列何者錯誤？

•  省政府接受行政院指揮監督，執行省政府行政事務

•  省政府置委員九人，組成省政府委員會議，連同主席及各委員均為無給職

•  省政府之預算，由行政院納入中央政府總預算

•  省政府為行政院派出機關

• 13 關於「遷徙自由」之限制，下列敘述何者正確？  警方得依據法律或法律授權將本國國民遞解出境  中華民國人民每年僅得出國觀光兩次  依刑事訴訟法規定，得對被告限制住居

•  國民出境兩個月以上者，戶政機關依職權為遷出登記

 監察院

10

 保姆證照考試



• 14 依司法院解釋意旨，法律規定農業用地在依法作農業使用時，移轉與自行耕作之農民繼續耕作者，免徵土地 增值稅。此規定與非自行耕作者取得農地須徵土地增值稅，在租稅上有不同之處理，涉及下列何種原則？  法律保留原則  平等原則  誠信原則  法律優位原則

• 15 依憲法第 173

• 條規定，憲法之解釋，由下列何者為之？  司法院  最高法院  最高行政法院

• 16 關於法律之制定及效力之敘述，下列何者正確？  法律經立法院三讀通過後，即生效力  立法院之第三讀會應將議案全案付表決





•  立法院

比較沒有爭議的法律案可以直接進入三讀程序

所有法律案皆須經過立法院有關委員會之審查

• 17 司法院大法官審理案件法第 13 條第 1 項規定：「大法官解釋案件，應參考制憲、修憲及立法資料。」是屬 於何種法律解釋方法？  目的解釋  體系解釋  歷史解釋  文義解釋

• 18 依憲法第 171 條第 1 項規定，「法律與憲法牴觸者無效」，關於本條的敘述，下列何者錯誤？  本條規定闡述憲法優位原則  各級法院法官得認為法律牴觸憲法無效而拒絕適用  司法院大法官得宣告法律無效  大法官職司憲法解釋，其解釋拘束全國各機關

• 19 下列關於限制人民權利之敘述，何者錯誤？  未得法律授權，行政機關仍得以行政命令限制人民權利  限制人民權利之法律不得牴觸憲法關於基本權之保障  法律規定限制人民權利，必須符合比例原則  依據限制人民權利之程度不同，法律保留之密度不同

• 20 下列何者不是法人？  某某股份有限公司  馬偕醫院  北港朝天宮  合會

• 21 下列何者不是擔保物權？



不動產役權

質權



留置權



抵押權

• 22 依中央法規標準法第 2 條規定，就法律的名稱，除了「法」、「律」之外，尚可定名為何？  條例、準則  條例、通則  規則、通則  辦法、準則

• 23 甲因故意或過失不法侵害他人之權利，於下列何種情形，乙與甲依法無須連帶負損害賠償責任？  甲為承攬人，乙為定作人，甲執行承攬事項，乙於定作及指示均無過失  甲為受僱人，乙為僱用人，甲執行職務，乙於選任有過失  甲為有識別能力之無行為能力人，乙為其法定代理人



甲為乙法人之董事，甲執行職務加損害於他人

• 24 甲將其受贈之腳踏車，轉贈給乙作為生日禮物，乙立即騎出去兜風，因無法煞車而跌倒受傷，但甲贈與時不 知該車無法煞車。下列敘述何者正確？  乙得向甲主張權利瑕疵擔保責任  乙得向甲請求不完全給付之損害賠償  乙為無償取得，故不得請求甲負物之瑕疵擔保責任  乙得向甲請求侵權行為之損害賠償

• 25 下列何項婚姻為得撤銷？

•  甲男與乙女結婚前，已與丙女合法結婚

•  甲男與乙女在結婚證書上之證人簽名為偽造

•  乙女與甲男結婚前，曾與甲男之叔叔結婚，其叔叔死亡後再嫁給甲男



甲男與未成年之乙女結婚前，乙女因其父母去世，而由甲男擔任監護人，且結婚未逾一年

• 26 民法有關拋棄繼承，下列敘述何者錯誤？  繼承之拋棄，溯及於繼承開始時發生效力  拋棄繼承之方式，須以書面向法院為之，不必公證  拋棄繼承之法定期間為自知悉其得繼承時起三個月內  拋棄繼承為代位繼承之原因

• 27 中止未遂之法律效果如何？



得減輕



必減輕

 減輕或免除其刑

• 28 下列何項行為侵害著作權？  以臺北 101 大樓為背景，拍攝照片，供人欣賞  將合法購得之美術作品提供給美術館展出  於餐廳中播送自己購買之音樂 DVD ，供用餐客人欣賞  為報導正在進行之音樂大賽，而隨機播報幾位參賽者極小部分之表演內容

• 29 下列有關著作權侵害之敘述，何者錯誤？

•  著作權人得請求排除侵害



對於故意或過失不法侵害其著作財產權者，權利人得請求損害賠償

•  對於侵害著作權者，尚有刑事處罰

•  侵害著作人格權者，縱無故意或過失，亦負損害賠償責任

• 條之規定，領取保險給付之請求權，自得請領之日起，因多少年間不行使而消滅？

• 30 依勞工保險條例第 30  2 年  5 年  15 年

 不罰

• 31 We chose an day to open our business, which was a success, at least for the last five years.

•  ominous

•  elastic

•  eccentric

•  auspicious

• 32 It can be hard for people to resist doing what others demand, but sometimes we must be strong pressure.

•  in face of

•  in light of

•  with a view to

•  despite of

• 33 This new approach to second language learning claims that it can successfully the experience of learning your mother tongue: rapid, easy, natural.

•  reprimand

•  redeem

•  replenish

•  replicate

• 34 Research found that those who slept either too much or too little and from brain-stimulating activities like reading were at increased risk of developing cognitive impairment.

•  abstained

•  entertained

•  maintained

•  sustained

• 35 The life of Abraham Lincoln coincided with dramatic societal that shaped the future of the United States.

•  elimination

•  evaluations

•  reservation

•  transformations

• 36 We are doubtful about the of your proposed project.

•  determination

•  alleviation

•  alienation

•  feasibility

請依下文回答第 37 題至第 40 題

An airplane maker, an airline and a biofuel company are working together to make fuel 37 tobacco plant seed oil. The companies are Boeing, South African Airways and SkyNRG. They are using a new tobacco plant 38 'Solaris.' The Dutch biofuel company SkyNRG developed the plant. It contains less of the drug nicotine than traditional tobacco.

Julie Felgar works on environmental issues for Boeing. She said the plant also has many more seeds than traditional tobacco plants 39 . She said only the oil from the seeds will 40 to make biofuel now. But researchers are trying to develop ways to use the entire plant to make fuel.

Ian Cruickshank is an environmental issues specialist for South African Airways Group. He said the special tobacco permits growth of a marketable biofuel crop without supporting smoking.

• 37  to

•  by

•  for

•  from

• 38  knew as

•  knew for

•  known as

•  known for

• 39  do

•  having

•  take

 glow

• 40  be using

•  be used

 use

•  have used

請依下文回答第 41 題至第 45 題

Many are the journalists who dream about reporting on the world's deadliest scenes of strife. Few are the ones who actually do it. Even fewer are those who do it well. Camille Lepage, a young photographer from France who was educated in the U.K. but 41 work took her far from Europe, was among the latter.

Last fall, Lepage ventured into the Central Africa Republic, where a coup staged by mainly Muslim rebels had crumpled the state and prompted largely Christian militias to retaliate with fury. She spent her time 42 the fighters and also those most affected by the turmoil, while learning all she could about its roots. William Daniels, a photographer who worked with her here, 43 that locals respected her commitment and professionalism. 'She was very active, very patient, very passionate about this work,' he says. 'Very brave.'

On May 13 the office of French President Francois Hollande issued a statement 44 Lepage's death, at the age of 26, which it described as murder. French peacekeeping troops had discovered her body after they stopped a car driven by antibalaka militiamen. On a recent trip to New York City, Lepage admitted to fears about the conflict she was covering but said that she did not seek out scenes of violence on purpose. 45 , she wanted, in a way typical of her, to find the humanity in that bleak situation. The pictures she made in her brief life will define how she will be remembered, but the pictures she was going to take will help form her legacy.

• 41  what

•  which

•  whose

 that

• 42  photograph

•  photographed

 to photograph

 photographing

• 43  postpones

•  refutes

 specializes

•  recalls

• 44  approving

•  confirming

 recovering

 supporting

• 45  Instead

•  As

 Otherwise

•  Accordingly

請依下文回答第 46 題至第 50 題

Las Vegas is a good restaurant town. It offers respectable culinary and ethnic diversity, served dependably. Hotel dining in Las Vegas is relatively homogeneous in style and cuisine, while proprietary restaurants try hard to be different. The restaurant business in Las Vegas is as much a psychological as a culinary art. In Las Vegas you can have the same meal in an astounding variety of environments for an unbelievable range of prices.

Left to its own devices, Las Vegas would be a meat and potatoes town. Owing to the expectations of its many visitors, however, Las Vegas restaurants make things extra special. There are dozens of designer restaurants, gourmet rooms as they are known locally, where the pampered and the curious can pretend they are dining in an exclusive French or Continental restaurant while enjoying the food they like most: meat and potatoes.

There are two kinds of restaurants in Las Vegas: restaurants which are an integral part of a hotel/casino operation, and restaurants which must make it entirely on the merits of their food. Gourmet rooms in the hotels are usually associated with the casinos. Their mission is to pamper customers who are giving the house a lot of gambling action. At any given time, most of the folks in a hotel gourmet room are dining as guests of the casino. If you are paying customers in the same restaurant, the astronomical prices you are charged help subsidize the feeding of all these complimentary guests. Every time you buy a meal in a gourmet room, you are helping to pay the tab of the strangers sitting at the next table. This is not to say the gourmet rooms do not serve excellent food. On the contrary, some of the best chefs in the country cook for hotel/casino gourmet rooms. The bottom line, however, if you are a paying guest, is that you are taking up space intended for high rollers, and the house is going to charge you a lot of rent.

Restaurants independent of casinos work at a considerable disadvantage. First, they do not have a captive audience of gamblers. Second, their operation is not subsidized by gaming, and third, they are not located where you will just stumble upon them. Finally, they not only compete with the casino gourmet rooms, but also go head-to-head with the numerous buffets and bulk-loading meal deals which casinos offer as loss-leaders to attract the less affluent gambler.

• 46 According to the passage, which of the following describes a gourmet room restaurant in Las Vegas ？

•  They are not part of a casino.

•  They serve only meat and potatoes.

•  They are creative and individual.

•  They are crowded and scattered all over town.

• 47 According to the passage, why do casino restaurants have an advantage over independent restaurants ？

•  Without rent, they are able to charge lower prices.

•  Their operations are subsidized by gambling revenues.

•  They offer room deals which include food at a considerable discount.

•  They are usually located in remote areas.

• 48 According to the passage, how can food in Las Vegas be generally described ？

•  Traditional American

•  Very inexpensive

•  Expensive and unpleasant

•  Attractive and competitive

• 49 According to the passage, what is true about the gourmet rooms ？

•  They serve French and Continental cuisine only.

•  They are pricy, but reasonable.

•  They serve food to high rollers only.

•  They are staffed by some of the best chefs.

• 50 Which of the following is closest in meaning to 'pampered' ？

•  seduced

•  approved

•  indulged

•  complimented

24820

104 年公務人員高等考試三級考試試題

代號：

類 科：

農業機械、機械工程、汽車工程

科 目：

熱力學

考試時間：

2 小時

座號：

全一張

（正面）

26320

26520

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、有一絕熱之密閉容器被一鎖住之可導熱活塞分割成 A 及 B 兩部分，每一部分皆裝有 空氣。 A 部分之空氣壓力為 200 kPa ，溫度為 300 K ，體積為 1 m 3 。 B 部分之空氣壓 力為 1 MPa ，溫度為 1000 K ，體積為 1 m 3 。當活塞的鎖開啟後，活塞可自由地移動， 且最終空氣達到一均勻溫度 TA=TB ，請問此狀態下：（每小題 5 分，共 10 分）

•  系統之溫度及壓力為何？

•  A 及 B 部分之空氣質量各為何？

（給予數據：空氣氣體常數 0.287 kJ/kg · K ， 25°C 等壓比熱 1.004 kJ/kg · K ）

• 二、有一兩級壓縮機（ two-stage compressor ），將氮氣由 20°C ， 150 kPa ，經第一級壓縮 機壓縮至 600 kPa ， 450 K 。然後氮氣流經一中間冷卻器（ Inter-cooler ），其溫度降至 320 K 後，進入第二級壓縮機，將其壓力及溫度提升至 3000 kPa 及 530 K 。

• （每小題 10 分，共 20 分）

•  請於 T-S 圖上表示此壓縮過程，並指出與單級壓縮比較時可節省之壓縮功。

•  試求各級壓縮單位質量之可用能增量及可用能消滅量為何？

• （給予數據：氮氣氣體常數 0.2968 kJ/kg·K ， 25°C 等壓比熱 1.042 kJ/kg·K ）

• 三、由玉米發酵生產乙醇過程中，所剩下的固體廢棄物以一連續爐乾燥之。此乾燥過程 產生 15 kg/s 的潮濕空氣，其壓力為 1 atm ，溫度為 90°C ，相對濕度為 70% 。此潮濕 空氣中含有一些揮發性有機化合物和顆粒。為除去這些有機氣體和顆粒，將此潮濕 空氣引入一熱氧化爐（ Thermal Oxidizer ）以天然氣燃燒加熱，使其溫度提升至 800°C 。試求：（每小題 10 分，共 20 分）

•  潮濕空氣中乾空氣及水蒸汽流量。

•  由天然氣燃燒所提供之熱量。

（給予數據：空氣氣體常數 0.287 kJ/kg · K ， 25 ° C 等壓比熱 1.004 kJ/kg · K 。水蒸汽 90°C 飽和壓力： 70.14 kPa 。水蒸汽焓： 90°C ： 2663 kJ/kg · K ， 800°C ： 4159 kJ/kg · K ）

• 四、一汽油引擎在進氣口前具有小型增壓器（ boost ），因此引擎之進氣狀態為 125 kPa ， 300 K 。此引擎以米勒循環（ Miller cycle ）運轉。 Miller cycle 為將 Otto cycle 之單一 等容排氣過程更改為一等容及一等壓過程之循環。若循環之壓縮比為 9 ，膨脹比為 12 ，最高溫度為 2000 K ，試求此循環之：（每小題 5 分，共 15 分）

•  最大壓力。

•  由燃燒獲得之熱量。

•  平均有效壓力（ mean effective pressure, MEP ）。

• 請以標準冷空氣假設（ cold air-standard assumption ）計算性質之變化。

（給予數據：空氣氣體常數 0.287 kJ/kg · K ， 25 ° C 等壓比熱 1.004 kJ/kg · K

）

104 年公務人員高等考試三級考試試題

類 科：

農業機械、機械工程、汽車工程

科 目：

熱力學

全一張

（背面）

• 五、將碳氫燃料（ hydrocarbon fuels ）經由重組反應（ reform reaction ）獲得氫氣，為提 供燃料電池所需燃料之一種方式。其中甲烷水蒸汽重組反應： CH4+H2O ↔ 3H2+CO 為常見之重組產氫方式。以 1 kmole CH4 及 1 kmole H2O 進行重組反應，在 800 K 及 100 kPa 進行重組反應時，產物為 CH4 ， H2O ， H2 及 CO 之混合物。請問：

（每小題 5 分，共 15 分）

•  在平衡反應時各產物組成氣體之莫耳分率各為何？ 800 K 時反應平衡常數為 K=0.0237 。

•  如  ，但反應壓力增為 200 kPa 時，各產物組成氣體之莫耳分率各為何？

•  反應壓力提高對重組反應之影響為何？

• 六、  說明卡諾循環（熱機）及逆卡諾循環（冷凍機）以水蒸汽及 R134a 冷媒為工作流 體時遭遇之困難。（ 10 分）

•  如何移除或改善  中熱機及冷凍機遭遇之困難？（ 10 分）

24820

26320

26520

代號：

類 科：

農業機械

科 目：

農業機械學

考試時間：

2 小時

※注意：

•  禁止使用電子計算器。

座號：

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、試述整地的目的？一般以曳引機承載的附屬農具有那些？（ 20 分）

• 二、播種機之目的為何？播種機具有那些種類，除寫出名稱之外，並請說明其各別播種 方式？（ 25 分）

• 三、何謂智慧型農業？（ 10 分）

• 四、  農業用水約占全國用水量多少百分比？（ 4 分）

•  何謂節水灌溉？（ 5 分）

•  試述節水灌溉的重要性和急迫性。（ 8 分）

•  試述節水灌溉可行的措施有那些？（ 8 分）

五、試述循環式乾燥機之作用原理。（ 20 分）

類 科：

農業機械

科 目：

農業動力學

考試時間：

2 小時

※注意：

•  禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、  何謂四行程循環？（ 5 分）

•  繪圖並說明一台單缸汽油引擎四行程循環之運作？（ 15 分）

• 二、  何謂引擎之指示馬力（ Indicated horsepower ）？（ 5 分）

•  繪圖並說明一台引擎如何測得該指示馬力？（ 10 分）

• 三、  柴油引擎噴嘴（ Nozzle ）之功能為何？（ 5 分）

•  具有開放式燃燒室（ Open combustion chamber ）之柴油引擎，主要採用那種形式 的噴嘴，其理由為何？（ 5 分）

• 四、  曳引機充電系統之功能為何？（ 5 分）

•  交流充電系統用之發電機與直流充電系統用之發電機有何不同？（ 5 分）

•  交流發電機用之調整器與直流發電機用之調整器有何不同？（ 5 分）

• 五、說明下列曳引機動力傳遞系統構件之功能：（每小題 5 分，共 15 分）

•  離合器

•  差速器

•  最後驅動（ Final drive ）

• 六、  何謂曳引機之打滑率（ Slippage ）？（ 5 分）

•  何謂曳引機之滾動阻力效率（ Roll resistance efficiency ）？（ 5 分）

•  何謂曳引機之牽引效率（ Tractive efficiency ）？（ 5 分）

• 七、  曳引機油壓控制系統使用之油壓泵（ Pump ），構造上有那些基本型式？（ 5 分）  油壓泵與油壓馬達兩者功能有何不同？（ 5 分）

座號：

類 科： 農業機械

科 目： 農業機電與控制

考試時間：

2 小時

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

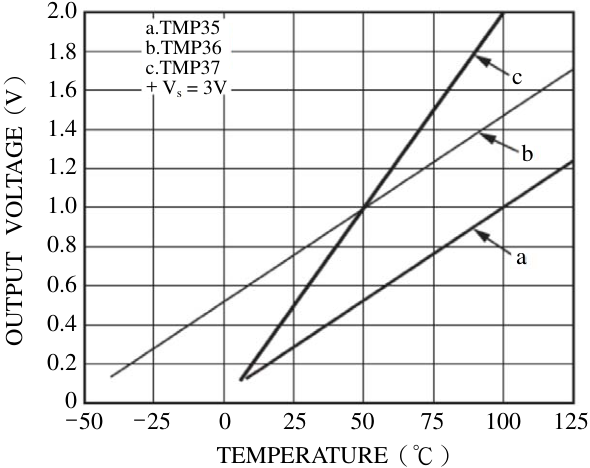

• 一、一稻米烘乾機上裝有 TMP37 型溫度感測器來偵測乾燥溫度，圖一為此型感測器之 輸出電壓與溫度關係圖。此一感測器的輸出電壓範圍在 0 ～ 5 V 之間，而此稻米烘 乾機的控制器為一 Arduino UNO 型控制器，此 Arduino UNO 型控制器的類比轉數 位信號轉換器（ Analog to Digital Converter, ADC ）為 10 位元數位值的轉換器。  若 要充分利用此一類比轉數位轉換器的解析度，則請問其數位值與溫度之間的關係式 為何？（ 6 分）  因為感測器帶有雜訊的關係，信號在傳入 ADC 前需通過一個一階 低通濾波器來濾波，試設計一個一階低通濾波器，請寫出一階低通濾波器的轉移 函數（ Transfer function ）？（ 6 分）

0

50

25

0

25

50

75

100

125

c

a

b

a.TMP35

b.TMP36

c.TMP37

Vs = 3V

0.2

0.4

0.6

0.8

1.0

1.2

1.4

1.6

1.8

2.0

OUTPUT VOLTAGE

（

V

）

TEMPERATURE

（℃）

• 二、有一台曳引機行走在田間，行進中會受到干擾。假設此曳引機的系統結構可以簡化 成圖二所示，其初始條件為 1 c(0) = -， 0 c(0) = & 。若參考輸入為 ) u( ) r( t t = （ 1, ) u( = t 當 0 ≥ t ； 0, ) u( = t 當 0 < t ），干擾為 ) ( ) n( t t δ = 時，試計算此系統的總輸出 ) c( t 為何？（ 14 分）

R

(

s

)

E

(

s

)

C

(

s

)

s

2

3

1

s

N

(

s

)

（請接第二頁）

代號：

24880

座號：

類 科： 農業機械

科 目：

農業機電與控制

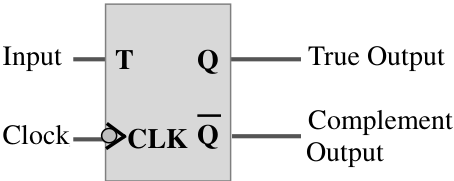

• 三、請畫出以四個負緣觸發的 T 型正反器（ Negative edge triggered T flip-flop ）建構一個 四位元的非同步漣波計數器（ Asynchronous 4-bit ripple counter ）之電路圖，並說明 其運作原理。負緣觸發的 T 型正反器如圖三所示。第一級的 Clock 信號由功能信號 產生器（ Function generator ）提供 0 ～ 5 V 的矩形波信號，第二、三、四級的信號則 由前一級正反器的輸出信號提供。（ 14 分）

True Output

Complement

Output

Input

Clock

T

Q

CLK Q

型正反器符號

四、一套自動鮪釣系統的開迴路轉移函數如下所示。

試根據奈氏穩定度判定準則（ Nyquist stability criteria ），確定其閉迴路轉移函數的 穩定條件：（每小題 6 分，共 12 分）

 2 = T 時， K 值的範圍。

 10 = K 時， T 值的範圍。

• 五、有一曳引機後方透過三點附掛機構附掛一灑水車，整體系統可以簡化成圖四所示， 試求下列機械系統之動力方程式，並寫出其狀態方程式。其中 B1 、 B2 、 B3 為摩擦 係數，而 K 為彈性係數， F( t ) 為施力。（ 12 分）

M2

M1

K

B2

F(

t

)

B3

B1

x2(

t

)

x1(

t

)

六、若上題的三點附掛機構由一伺服裝置所驅動，而此一伺服裝置的單位步階響應為 c( t ) = 1 + 0.2 e -60 t - 1.2 e -10 t , t ≥ 0 ，請問此一伺服機構之無阻尼自然頻率為何？（ 12 分）

代號：

24880

全三頁

第二頁

類 科： 農業機械

科 目： 農業機電與控制

七、圖五為一自動除草機的系統方塊圖，當輸入為單位斜坡（ Unit-ramp ）函數，即 2 1 ) ( s s R = ，其誤差信號 ) ( s E 的穩態值大小為 0.4 。如果控制器為比例控制，其增益 值 p c k s G = ) ( 應為多少？（ 12 分）

Y

(

s

)

4)

(

10

s

s

R

(

s

)

)

(

s

GC

E

(

s

)

⊗

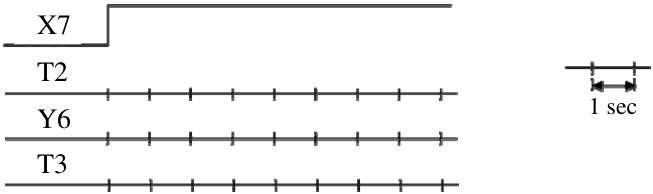

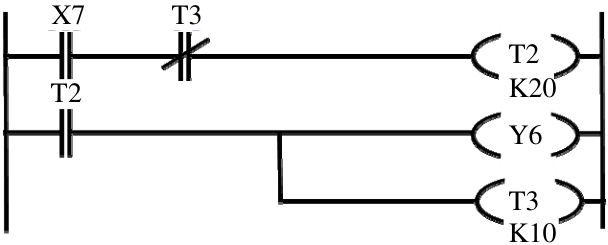

八、圖六為一階梯圖程式（ Ladder program ），請依圖七在試卷上畫出它的時序圖。 為 a 接點， 為 b 接點，（ ）為輸出。 X 代表輸入點， Y 代表輸出點， T 代表計時器， K20 代表十進位的' 20 '，其單位為 0.1 秒，換句話說， K20 代表 2 秒； K10 代表十進位的' 10' ，單位亦為 0.1 秒。（ 12 分）

T2

T3

Y6

K20

K10

T3

X7

T2

1 sec

T2

X7

Y6

T3

104 年公務人員高等考試三級考試試題

代號：

類 科： 農業機械、汽車工程

科 目： 應用力學

考試時間：

2 小時

座號：

全一張

（正面）

24870

26570

※注意：

 可以使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

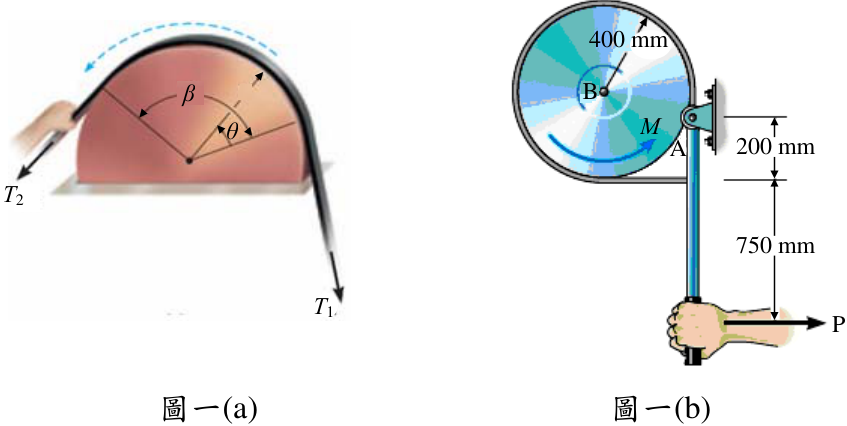

• 一、考慮繞過固定曲面之平皮帶，如圖一 (a) 所示，可以利用基本靜力平衡條件證得當 1 2 T T > 時， 1 2 / T T 之極大值為 μβ e ，其中 μ 為平皮帶與曲面間之摩擦係數， β 為接觸 角（單位為弳度）。關於如圖一 (b) 所示之轉輪銷接於中心點 B ，承受 250N-m = M 之扭矩作用，轉輪與平皮帶間之靜摩擦係數為 0.3 = s μ ，若轉輪原為 靜止，試求為阻止轉輪轉動所需施加之力 P 之最小值 min P 為若干 N ？（ 25 分）

圖一

(a)

圖一

(b)

T

2

T

1

β

θ

B

M

A

400 mm

200 mm

750 mm

P

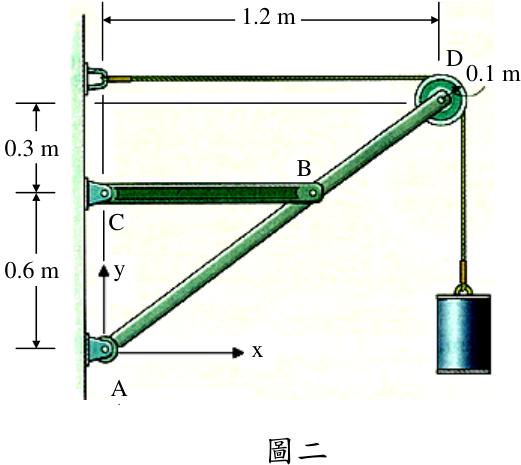

• 二、如圖二所示為一構架，用來支撐質量為 100 kg 之圓柱體，其中 ABD 桿之 D 處安 裝了半徑為 0.1 m 之滾輪，若 ABD 桿之 D 處以銷與滾輪結合， A, B, C 處也皆為銷 接，試求 ABD 桿在 A 處之反力之大小為若干 N ？（重力加速度 g 以 9.81 m/s 2 計 算）。（ 25 分）

圖二

D

1.2 m

0.3 m

0.6 m

0.1 m

B

C

y

x

A

A

104 年公務人員高等考試三級考試試題

類 科： 農業機械、汽車工程

科 目： 應用力學

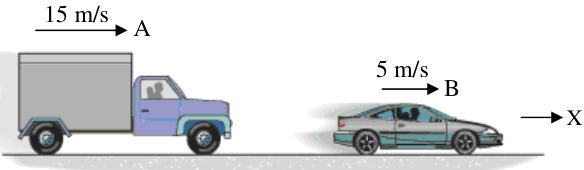

• 三、如圖三所示為兩輛質量分別為 5000 kg 與 2000 kg 之 A 車與 B 車即將發生碰撞前之 速度 1 ) ( A v r 與 1 ) ( B v r ，分別為 15 m/s （ + x 方向）與 5 m/s （ + x 方向），若恢復係數 （ coefficient of restitution ） e = 0.75 ，請回答：

•  碰撞期間之總能量損失 E K Δ 。（ 10 分）

•  碰撞後瞬間 A 車與 B 車分別之速度 2 ) ( A v r 與 2 ) ( B v r 。（ 15 分）

15 m/s

5 m/s

A

B

X

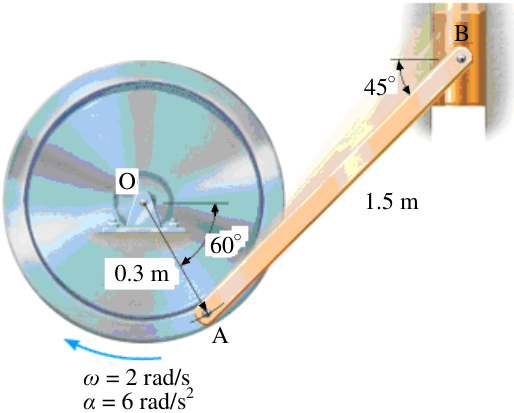

• 四、如圖四所示為一裝置運轉至此一相對位置，其中轉輪繞 O 轉動之角速度與角加速 度分別為 2 rad/s 與 6 rad/s 2 ，皆為順時針方向，請回答：

•  連接桿 AB 之角速度大小 AB ω 。（ 10 分）

•  連接桿 AB 之角加速度大小 AB α 。（ 15 分）

B

A

O

0.3 m

60

°

ω

= 2 rad/s

α

= 6 rad/s

2

45

°

1.5 m

代號：

全一張 （背面）

24870

26570

代號：

類 科：

農業機械

科 目：

農產加工學

考試時間：

2 小時

座號：

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、在粉粒狀農產品之儲藏現象中，請分別解釋靜止角（ Angle of repose ）、滑動角 （ Angle of slide ）、架橋（ Bridge or Arch ）等之意義，並分別說明其特性。（ 20 分）

• 二、請說明空氣分離機（ Air separator ）與旋風分離機（ Cyclone separator ）之構造、作 用原理及其應用範圍。（ 20 分）

• 三、請詳細說明農產品乾燥之目的，一般常用之乾燥方法及其優缺點。（ 20 分）

• 四、請以冷媒相之變化，描繪壓縮式冷凍機之循環示意圖。並詳細說明冷凍循環系統之 原理及農產品降溫之原因。（ 20 分）

• 五、請以茶葉加工為例，詳細說明從原料（茶菁）至產品（烏龍茶）所需經過之各項製 程及其所需之相關設備。（ 20 分）
