102 年專門職業及技術人員高等考試驗船師、引水人、第一次食品 技師考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試試題 代號 ： 10210 全一張 （正面）

等 別： 高等考試

類 科： 驗船師

科 目： 船體檢驗（包括 1. 船級 2. 電銲 3. 建造時之檢驗 4. 載重線勘劃 5. 海上人命安全國際公約 6. 噸位丈量 7. 繫船及起貨設備 8. 現 成船特別、定期及臨時檢驗 9. 國際海上避碰規則 10. 防止船舶 污染國際公約等）

考試時間： 2 小時

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、對於船體結構（ hull structure ）的要求，國際海上人命安全公約（ SOLAS, 1974, as amended ）與船級協會規範（ Rules ）之間的規定有何關聯？（ 10 分）

• 二、一般船舶於建造中，實施船級之船體檢驗（ hull survey for new construction ）時，驗 船師：

•  所採用之主要檢驗方法（ survey methods ）有那三種？試簡述之。（ 5 分）

•  船體結構（ hull structure ）的檢驗範圍包含那些項目？試簡述之。（ 10 分）

• 三、依國際海上避碰規則（ COLREG , 1972, as amended ），船長滿 50 公尺之動力船舶， 於夜間航行時：

•  應顯示那些號燈？（ 5 分）

•  各該號燈的顏色、最小能見距及水平弧面照明角度各為何？（ 5 分）

• 四、依國際海上人命安全公約（ SOLAS, 1974, as amended ）規定，救生艇、 SOLAS A PACK 救生筏及 SOLAS B PACK 救生筏等對以下設備的數量要求各為何？（ 10 分）

•  口糧（ food ration

• ）

•  飲水（ fresh water ）

•  高空信號（ rocket parachute flare ）

•  浮煙信號（ buoyant smoke signal ）

•  手持信號（ hand flare ）

• 五、通常在船舶貨艙艙口緣圍（ hatch coaming ）上會標示 "CC" 符號：

•  "CC" 是何意義？（ 5 分）

•  其要求之法源為何？（ 5 分）

• 六、依國際載重線公約（ Load lines, 1966, as amended ），所謂位置 1 （ position 1 ）及位 置 2 （ position 2 ）：

•  其所指位置各在船上的那些地方？（

• 5 分）

•  其作用為決定那些項目的高度？（ 5 分）

座號：

102 年專門職業及技術人員高等考試驗船師、引水人、第一次食品 技師考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試試題 代號 ： 10210 全一張 （背面）

等 別： 高等考試

類 科： 驗船師

科 目： 船體檢驗（包括 1. 船級 2. 電銲 3. 建造時之檢驗 4. 載重線勘劃 5. 海上人命安全國際公約 6. 噸位丈量 7. 繫船及起貨設備 8. 現 成船特別、定期及臨時檢驗 9. 國際海上避碰規則 10. 防止船舶 污染國際公約等）

• 七、依國際海上人命安全公約（ SOLAS, 1974, as amended ）第 I 章規定，一般貨船受驗 合格後應簽發法定證書：

•  應簽發的法定證書有那幾種？（ 5 分）

•  各該法定證書各應經檢驗符合那些規定才能簽發？（ 5 分）

• 八、依中國驗船中心船級規範（ CR Rules ）規定，對需要實施額外加強檢驗（ ESP ）的 一般傳統單船殼散裝船，其載重為 10 萬公噸（ DWT=100,000 公噸），於年度檢驗 （ annual survey ）及中期檢驗（ intermediate survey ）時，應執行近觀檢驗（ close-up survey ）。請分別敍述年度檢驗及中期檢驗的最少近觀檢驗範圍？（年度檢驗 5 分， 中期檢驗 10 分）

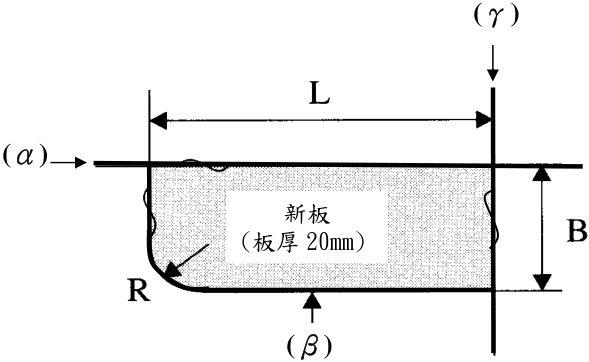

• 九、某現成船之外板（板厚 19 mm ）局部破裂，船東申請局部更換新板如圖示：

•  若你是驗船師，是否可同意該更換新板之尺寸？若不同意，如何要求變更其尺寸？ （ 2 分）

•  新板與現成外板之間銲道 ( α ) 、 ( β ) 及 ( γ ) 的銲接順序為何？其銲接順序理由為何？ （ 5 分）

•  為避免發生銲道裂痕，於割開舊銲道 ( α ) 及 ( γ ) 之 L 及 B 長度及部分加長割縫前，會 先於各該加長割縫端點打上止裂孔（ stop hole ），請指出止裂孔的位置以及各該加 長割縫之長度與位置？（ 3 分）

(

α

)

(

β

)

新板

(板厚20mm)

(

γ

)

更換新板之尺寸：

L

＝

300mm

B

＝

300mm

R

＝

100mm

板厚

= 20mm

102 年專門職業及技術人員高等考試驗船師、引水人、第一次食品 技師考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試試題 代號 ： 10220 全一頁

等 別： 高等考試

類 科： 驗船師

科 目： 輪機檢驗（包括 輔機 污

1. 材料檢驗 2. 鍋爐及壓力容器 3. 主機 4. 5. 軸系及推進器 6. 泵、閥及管路 7. 通風及冷藏 8. 試俥試航 9. 染管制等）

考試時間： 2 小時

座號：

※注意：

 可以使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、詳述船級協會對於量化生產之船用柴油內燃機（缸徑不超過 300mm ）之型式認可廠 試項目（含最少運轉時數），及廠試時須量測並記錄之項目分別為何？（ 20 分）

• 二、一般船用輔鍋爐蓄汽試驗之試驗時機、方法與目的為何？（ 20 分）

• 三、某船為低速二行程柴油主機帶動固定葉片螺槳，艉軸軸徑 460mm ，額定轉速 108RPM ，艉軸抽出檢驗時，錐面（ taper ）前約 200mm 處發現不明原因裂紋，裂紋 經完全磨除後深度達 20mm 。在此情形下就有效直徑而言，請計算轉速應限制為何？ 並說明之。（ 20 分）

• 四、詳細說明一般船級協會規範對壓力管系用碳素鋼管與低合金鋼管新品檢驗之試片取 樣件數規定與機械性質試驗項目為何？（ 20 分）

• 五、防止船舶污染國際公約（ MARPOL 1973/1978 ）提及之船用柴油機氮氧化物排放控 制技術章程（ NOx Technical Code ）中，何謂柴油機族（ Engine Family ）與柴油機組 （ Engine Group ）？此概念之目的為何？其母型機如何選取？（ 20 分）

102 年專門職業及技術人員高等考試驗船師、引水人、第一次食品 技師考試、高等暨普通考試消防設備人員考試、普通考試地政士、 代號 ： 10230

專責報關人員、保險代理人保險經紀人及保險公證人考試試題 全一頁

等 別： 高等考試

類 科： 驗船師

科 目： 造船原理（包括 1. 船型與噸位 2. 橫向及縱向穩度 3. 破損穩度及 艙區劃分 4. 駐塢及下水 5. 結構及強度 6. 阻力與推進 7. 運動與操 縱等）

考試時間： 2 小時

• ※注意：  禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、描述船舶噸位的方法有很多，請說明以下三種描述船舶噸位的方法：

•  總噸位（ gross tonnage ）的定義及其使用時機。（ 5 分 ）

•  淨噸位（ net tonnage ）的定義及其使用時機。（ 5 分 ）

•  載重量（ dead weight ）的定義及其使用時機。（ 5 分 ）

• 二、在大傾角狀況下的穩度（ stability at a large angle of heel ）通常會用穩度交叉曲線 （ cross curves of stability ） 來表示，請繪穩度交叉曲線之示意圖並說明該曲線如何 使用。（ 10 分 ）

• 三、螺旋槳因裝於船舶的艉部，其與船體之間產生了複雜的相互作用：

•  其中推力減少係數（ thrust deduction fraction ）與跡流係數（ wake fraction ）對於船 舶的推進性能影響甚大，請說明這兩個係數的由來與定義。（ 10 分）

•  何謂船殼效率（ hull efficiency ）？其與推力減少係數與跡流係數有何關係？（ 5 分）

•  何謂單獨螺槳效率（ propeller efficiency in open water ）？（ 5 分）

• 四、為準確掌握船舶的性能，通常會進行船模試驗，根據試驗結果確認船舶的設計，或 者改進船舶的設計。

•  有那些阻力、推進與船體運動的船模試驗，請分類敘述。（ 5 分）

•  根據那些條件，方可將船模試驗結果推定實船性能？（ 10 分）

•  船模試驗主要有那些設備？（ 5 分）

五、請簡述下列各小題：

•  請說明海浪對於船隻運動有那些影響。（ 5 分）

•  船在波浪中運動的型態？（ 5 分）

•  何謂船舶耐海性能？（ 5 分）

六、請簡述下列各小題：

•  何謂船舶的操縱性能？請繪製簡圖說明。（ 10 分）

•  何謂航向穩定性（ course stability ）？請繪製簡圖說明。（ 10 分）

座號：

102 年專門職業及技術人員高等考試驗船師、引水人、第一次食品 技師考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試試題 代號 ： 10240 全一頁

等 別： 高等考試

類 科： 驗船師

科 目： 輪機工程（包括 1. 柴油機 2. 蒸汽推進機組 3. 燃氣渦輪機 4. 鍋爐 及壓力容器 5. 泵、閥 6. 起錨機、舵機及起貨機 7. 冷藏設備 8. 通 風設備 9. 防止污染設備等）

考試時間：

2 小時

座號：

※注意：

 禁止使用電子計算器。

•  不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、何謂船舶柴油機閉式冷卻系統？它有那些主要特點？閉式冷卻系統中設置膨脹水箱 的作用有那些？請簡述之。（ 20 分）

• 二、為提升能源使用效率，船上對主柴油機排氣廢熱和冷卻水廢熱的利用方式有那些？ 請舉例說明之。（ 20 分）

• 三、蒸汽渦輪機動力循環熱效率不高的原因是冷凝器放熱損失大，請問可否取消冷凝器， 直接用壓縮機將蒸汽渦輪機的排汽送回鍋爐？請說明理由。（ 15 分）

• 四、請就機械的運動、功用和葉柵結構，比較軸流式燃氣渦輪機與軸流式空氣壓縮機的 異同及特點。（ 15 分）

• 五、請簡述鍋爐經濟器（ economizer ，又稱節熱器）的作用，並說明現代大型鍋爐為何 多採用非沸騰式經濟器。（ 15 分）

• 六、若按照管路系統的作用來分類，請問船舶管路系統可分為那兩類？請分別說明這兩 類管路系統的作用及它們主要由那些系統組成。（ 15 分）

102 年專門職業及技術人員高等考試驗船師、引水人、第一次食品 技師考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試試題 代號 ： 10250 全一頁

等 別：

高等考試

類 科：

驗船師

科 目：

專業英文

考試時間：

2 小時

※ 注意：

 禁止使用電子計算器。

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

一、請將下列英文譯為中文：（ 25 分）

Propeller excitation is far more difficult to quantify than the excitation from internal machinery sources. This is because of the complexity of the unsteady hydrodynamics of the propeller operating in the non-uniform hull wake. In fact, the non-uniform hull wake is the most complicated part; unfortunately it is also the most important part. Propellerinduced vibration would never be considered in ship design if the propeller disk inflow is circumferentially uniform. Any treatment of propeller excitation must begin with consideration of the hull wake.

二、請將下列中文譯為英文：

•  自國外輸入之船舶，其原丈量模式與中華民國丈量模式相同者，免予重行丈量。 （ 6 分）

•  自國外輸入之船舶，其原丈量模式與中華民國丈量模式不同者，仍應依規定申請 丈量；船舶所有人於申請丈量、領有噸位證書前，得憑原船籍國之噸位證明文件， 先行申請核發臨時船舶國籍證書。（ 12 分）

•  若發現丈量之船舶噸位與其噸位證書記載不符時，該航政機關得依據實際丈量結 果，更換其噸位證書。（ 7 分）

三、請用英文解釋（說明）下列詞句：（每小題 4 分，共 20 分）

•  Athwartship

•  Hogging

•  Automatic gain control

•  Metacenter

•  Brake horsepower

四、作文：（

30 分）

Quality shipping and the role of IMO

座號：

102 年專門職業及技術人員高等考試驗船師、引水人、第一次食品 技師考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試試題 代號 ： 10260 全一張 （正面）

等 別：

高等考試

類 科：

驗船師

科 目：

電工學（包括 1. 電路及自動控制 2. 船舶電機機械 3. 基本電子學 4. 無線電通信等）

考試時間：

2 小時

注意：  可以使用電子計算器。

※

 不必抄題，作答時請將試題題號及答案依照順序寫在試卷上，於本試題上作答者，不予計分。

• 一、一平衡三相負載，以 0.85 落後的功率因數消耗 250 kW ，線路的阻抗為每相（ 0.01 ＋ j0.05 ） Ω ，負載端的線電壓為 600 V ，試求：

•  線電流的大小值。（ 7 分）

•  送電端的線電壓大小值。（ 8 分）

•  送電端的功率因數。（ 5 分）

• 二、如下圖所示，某直流電阻電路 A 、 B 端未接負載時 VAB ＝ 45 V ，當 A 、 B 兩端接上電 阻 R ＝ 9 Ω 時，則 VAB ＝ 27 V ，試求：

•  A 、 B 兩端之短路電流。（ 7 分）

•  能由此直流電阻電路獲得最大功率的 R 值（ 3 分）及最大功率（ 5 分）。

R

A

直流

電阻

電路

B

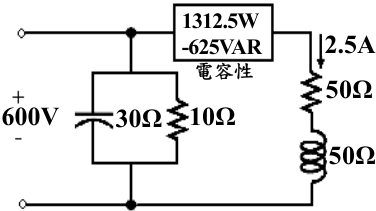

三、如下圖所示之單相交流電路，試求：

•  電源所供應之總實功率。（ 7 分）

•  電源所供應之總虛功率。（ 7 分）

•  電源所供應之總電流。（ 6 分）

電容性

1312.5W

-625V AR

2.5A

50

Ω

600V

10

Ω

30

Ω

50

Ω

• 四、若某人欲在 A 、 B 兩處位置均可控制同一機器運轉或停止，另設一緊急停止開關 （設為 C ），使在任何情況下均可使此機器停止運轉。試將上述功能以：

•  數位邏輯真值表表示。（ 7 分）

•  最簡化之積項之和邏輯函數（方程式）表示。（ 8 分）

座號：

102 年專門職業及技術人員高等考試驗船師、引水人、第一次食品 技師考試、高等暨普通考試消防設備人員考試、普通考試地政士、 專責報關人員、保險代理人保險經紀人及保險公證人考試試題 代號 ： 10260 全一張 （背面）

等 別：

高等考試

類 科：

驗船師

科 目：

電工學（包括 1. 電路及自動控制 2. 船舶電機機械 3. 基本電子學 4. 無線電通信等）

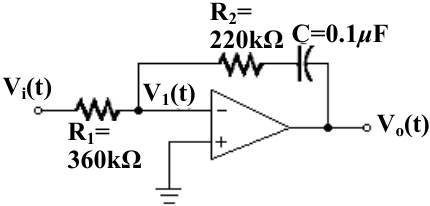

五、求下圖所示電路的轉移函數 Vo(s)/Vi(s) 。（ 15 分）

R2=

220k

Ω

C=0.1

μ

F

Vi(t)

V1(t)

Vo(t)

R1=

360k

Ω

六、  請說明三相感應電動機之旋轉原理。（ 9 分）

•  有一台四極三相感應電動機，電源頻率為 60 Hz ，其滿載轉速為 1737 rpm ，請問 其「轉差率」為多少？（ 6 分）
